Номер по Госреестру СИ: 32791-14
32791-14 Спектрометры
(МКС-АТ6101)
Назначение средства измерений:
Спектрометры МКС-АТ6101 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения, мощности амбиентного эквивалента дозы гамма-излучения, плотности потока альфа-, бета-частиц с загрязненной поверхности, поиска источников гамма-излучения и идентификации гамма-излучающих радионуклидов, а также для поиска источников нейтронного излучения.
Внешний вид.
Спектрометры
Рисунок № 1
Внешний вид.
Спектрометры
Рисунок № 2
Внешний вид.
Спектрометры
Рисунок № 3
Внешний вид.
Спектрометры
Рисунок № 4
Внешний вид.
Спектрометры
Рисунок № 5
Внешний вид.
Спектрометры
Рисунок № 6
Внешний вид.
Спектрометры
Рисунок № 7
Внешний вид.
Спектрометры
Рисунок № 8
Внешний вид.
Спектрометры
Рисунок № 9
Внешний вид.
Спектрометры
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) спектрометров позволяет осуществлять:
а) проведение самоконтроля;
б) управление режимом стабилизации;
в) управление режимами работы;
г) визуализацию результатов измерения;
б) визуализацию накопления и обработку спектрометрической информации;
в) идентификацию радионуклидов;
г) ведение журнала событий.
Программное обеспечение БОИ является встроенным и размещается в энергонезависимой части памяти микропроцессора , запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению .
Управление работой спектрометров МКС-АТ6101С осуществляется программой «ATAS Scanner Mobile», установленной на портативном компьютере.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО спектрометров.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ATASScannerMobile |
ATAS Scannermobile.exe |
5.1.7 5.y.x n |
33bd9238d31c5ffd01 c4aa5a29d361f2 2) |
MD5 |
БОИ МКС-АТ6101 |
AT6101 ED2.hex |
5.1.x.z |
Не определен | |
БОИ МКС-АТ6101А |
_AT6101A_ED2_NEW ACT.hex |
5.1.x.z |
Не определен 2) | |
БОИ МКС-АТ6101В |
AT6101B ED2.hex |
5.1.x.z |
Не определен 2) | |
БОИ МКС-АТ6101Д |
_AT6101D_ED2_NEW ACT.hex |
5.1.x.z |
Не определен 2) |
Примечания: 1) x = [от 1 до 9], y = [от 1 до 9], z = [от 1 до 999].
Текущий номер версии ПО указан в разделе «Свидетельство о приемке» РЭ.
2) Цифровой идентификатор ПО дан только для версии 5.1.7. ATASScannermobile.exe
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок:
-
- уровень защиты микропрограммного ПО спектрометров МКС-АТ6101, МКС-АТ6101А, МКС-АТ6101В, МКС-АТ6101Д от непреднамеренных и преднамеренных изменений соответствует уровню «A»,
-
- уровень защиты внешнего ПО спектрометров МКС-АТ6101С от непреднамеренных и преднамеренных изменений соответствует уровню «С» .
Знак утверждения типа
Знак утверждения типананосится:
- на этикетку, расположенную на задней панели БОИ для спектрометров МКС - АТ6101, МКС -АТ6101А, МКС-АТ6101В, МКС-АТ6101Д;
- на этикетку, расположенную на торцевой поверхности блока детектирования гамма-излучения для спектрометра МКС-АТ6101С;
- на титульный лист руководства по эксплуатации методом компьютерной графики .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе: «Методика выполнения измерений экспрессным методом эффективной удельной активности природных радионуклидов 40K, 226Ra, 232Th в строительных материалах, сырье, изделиях, отходах промышленного производства и горных породах, удельной активности 134Cs, 137Cs в сельскохозяйственном сырье и кормах, продукции лесного хозяйства без предварительного отбора проб». МВИ.МН 2941-2014.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам МКС-АТ6101ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний»;
ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентно-го, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»
ГОСТ 8.031-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов»
Технические условия ТУ BY 100865348.018-2006 «Спектрометры МКС-АТ6101».
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии.
Поверка
Поверка"Комплект принадлежностей
1
Поставляется по заказу полностью или отдельные его части
Спектрометр МКС-АТ-6101 А
Блок обработки информации
1
Блок детектирования гамма-излучения БДКГ -11
1
Руководство по эксплуатации
1
Содержит раздел "Поверка"
Комплект принадлежностей
1
Поставляется по заказу полностью или отдельные его части
Спектрометр МКС-АТ-6101В
Блок обработки информации
1
Блок детектирования гамма-излучения БДКГ -11
1
Блок детектирования альфа-излучения БДПА-01
1
Поставляется по заказу
Блок детектирования бета-излучения БДПБ-01
1
Поставляется по заказу
Руководство по эксплуатации
1
Содержит раздел "Поверка"
Комплект принадлежностей
1
Поставляется по заказу полностью или отдельные его части
Спектрометр МКС-АТ-6101Д
Блок обработки информации
1
Блок детектирования гамма-излучения БДКГ -11
1
Размещается в контейнере
Контейнер
1
С кабелем
Руководство по эксплуатации
1
Содержит раздел "Поверка"
Комплект принадлежностей
1
Поставляется по заказу полностью или отдельные его части
Спектрометр МКС-АТ-6101С
Портативный компьютер «Nautiz X7»
1
Блок детектирования гамма-излучения БДКГ-11М
1
Наименование, тип |
Количество |
Примечание |
Блок детектирования нейтронного излучения БДКН-05 |
1 |
Поставляется по заказу |
Блок детектирования гамма-излучения БДКГ-04 |
1 |
Поставляется по заказу |
Адаптер BT-DU |
1 |
При поставке спектрометра с БДКГ-11М |
2 |
При поставке спектрометра с БДКГ-04 и БДКН-05 | |
Комплект принадлежностей |
1 |
Поставляется по заказу полностью или отдельные его части |
Руководство по эксплуатации |
1 |
Содержит раздел «Поверка» |
Программное обеспечение «ATAS Scanner Mobile» |
1 | |
Руководство оператора «ATAS Scanner Mobile» |
1 | |
Программное обеспечение «GARM» |
1 | |
Руководство оператора «GARM» |
1 | |
Примечание - Допускается замена портативного компьютера «Nautiz X7» на другой с аналогичными техническими характеристиками |
осуществляется по документу ТИАЯ.412155.002 МП «Спектрометры МКС-АТ6101. Методика поверки» (раздел 6 Руководства по эксплуатации «Поверка»), утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2014 г.
При поверке применяются источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ-3 № г/р 46383-11, активностью от 3 до
241 57 139 88 113 54 22 88 137 228
100 кБк, из радионуклидов Ат, Со, Се, Y, Sn, Mn, Na, Y, Сs, w, аттестованные по активности радионуклида в источнике с погрешностью не более ±6 %;
-
- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом 90Sr + 90Y типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2 соответственно, активностью от 80 до 2,0-106, аттестованные по активности и потоку частиц с погрешностью не более ±6%;
-
- источники альфа-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом 239Pu типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см2 соответственно, активностью от 25 до 4,0-105 Бк, аттестованные по активности и потоку частиц с погрешностью не более ±6%;
-
- эталонные источники быстрых нейтронов по ГОСТ 8.031-82 плутоний бериллиевые типа ИБН с потоком быстрых нейтронов от источника в телесный угол 4р от 3 -105 до 5 -107 с-1; плотность потока нейтронов на расстоянии 1 м от источника 2,5 - 500 с-1-см-2. Погрешность аттестации по плотности потока не более ±8 %
- установка поверочная дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs, аттестованная по мощности кермы в воздухе в диапазоне измерений от 0,025 мкГр/ч до 8,4 мГр/ч с погрешностью не более ±5 %.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» (УП «АТОМТЕХ») Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.
Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Экспертиза проведена ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, факс (812) 713-01-14.
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Принцип действия спектрометров основан на использовании высокочувствительных методов спектрометрии и радиометрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей (ФЭУ), пропорциональных и газоразрядных счетчиков.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие из внешних спектрометрических блоков детектирования (БД) и блока обработки информации (БОИ) или портативного компьютера (ПК).
Алгоритм работы спектрометров обеспечивает непрерывность процесса измерения, вычисление средних значений результатов измерений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Для обеспечения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того в БД реализована система автоматической температурной коррекции усиления.
Спектрометры выпускаются в модификациях, представленных в таблице 1.
Таблица 1
Модификация |
Назначение |
МКС-АТ6101 |
Измерение энергетического распределения гамма-излучения |
Измерение мощности амбиентной дозы гамма-излучения | |
Поиск источников гамма-излучения | |
Идентификация гамма-излучающих радионуклидов | |
Измерение плотности потока альфа-частиц с загрязненной поверхности | |
Измерение плотности потока бета-частиц с загрязненной поверхности | |
МКС-АТ6101А |
Измерение энергетического распределения гамма-излучения |
МКС-АТ6101В |
Измерение энергетического распределения гамма-излучения |
Измерение мощности амбиентной дозы гамма-излучения | |
Поиск источников гамма-излучения | |
Идентификация гамма-излучающих радионуклидов | |
Измерение плотности потока альфа-частиц с загрязненной поверхности | |
Измерение плотности потока бета-частиц с загрязненной поверхности |
Продолжение таблицы 1
Модификация |
Назначение |
МКС-АТ6101Д |
Измерение энергетического распределения гамма-излучения |
Измерение мощности амбиентной дозы гамма-излучения | |
МКС-АТ6101С |
Измерение энергетического распределения гамма-излучения |
Измерение мощности амбиентной дозы гамма-излучения | |
Поиск источников гамма-излучения | |
Идентификация гамма-излучающих радионуклидов | |
Поиск источников нейтронного излучения |

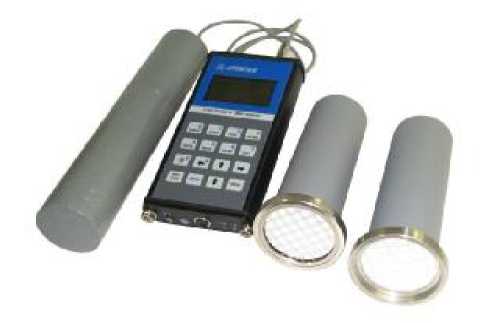

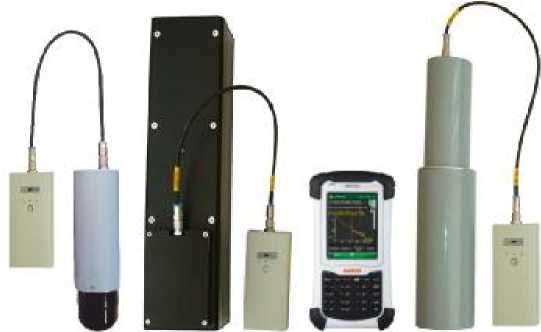

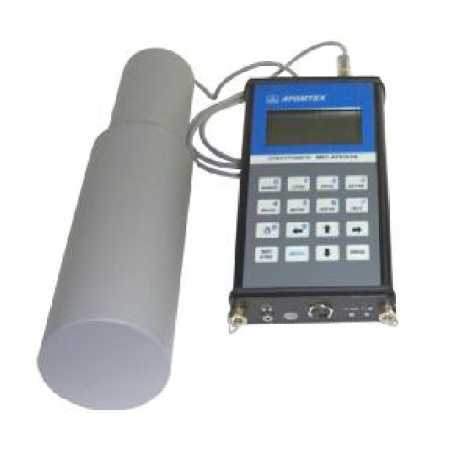

Внешний вид и место пломбирования спектрометров представлены на рисунках 1 и 2.
BS^H ISE3D0
а)
в)
б) г)
Рисунок 1 - Внешний вид спектрометров МКС-АТ6101:
а) МКС-АТ6101 А, б) МКС-АТ6101, МКС-АТ6101 В, в) МКС-АТ6101 Д, г) МКС-АТ6101 С
ф |
- |
* |
..2 | ||||
п|......... | |||||||
-J6 |
ф |
4г. |
БДКГ-11:

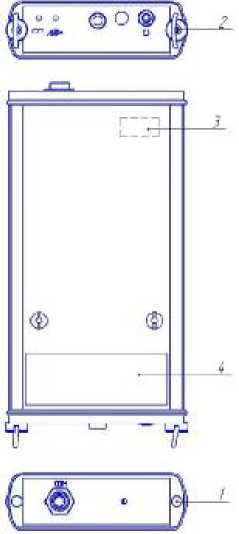

1 - пломба; 2- шильдик с заводским номером.
БДКГ-11М:
1 - пломба; 2- шильдик с заводским номером; 3 - место нанесения клейма поверителя.
БОИ:
1 и 2 - пломбы; 3 - место нанесения клейма поверителя; 4- шильдик с заводским номером.
БДКГ-05:
1 - пломба; 2- шильдик с заводским номером.
БДПА-01, БДПБ-01:
1 - пломба; 2- шильдик с заводским номером.
Контейнер МКС-АТ6101 Д:
1, 2 - пломбы; 3- шильдик с заводским номером.
1
БДКН-05:
1 - пломба; 2- шильдик с заводским номером.
Рисунок 2 - Место пломбирования от несанкционированного доступа
Лист № 4 Всего листов 10Комплект поставки спектрометров указан в таблице 3. Таблица 3
