Номер по Госреестру СИ: 29558-15
29558-15 Дозиметры рентгеновского излучения
(ДКР-АТ1103М)
Назначение средства измерений:
Дозиметры рентгеновского излучения ДКР-АТ1103М (далее дозиметры) предназначены для измерения эквивалента направленной дозы Н '(0.07) и мощности эквивалента направленной дозы Н' (0.07) непрерывного рентгеновского и гамма-излучений, оценки средней скорости счета импульсов, а также для поиска источников низкоэнергетического гамма - и непрерывного рентгеновского излучений.
Внешний вид.
Дозиметры рентгеновского излучения
Рисунок № 1
Внешний вид.
Дозиметры рентгеновского излучения

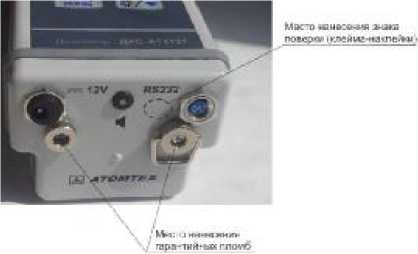

Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) дозиметров позволяет осуществлять:
а) управление режимами работы;
б) выполнение необходимых вычислений;
б) визуализацию результатов измерений;
в) изменение пороговых уровней по дозе и мощности дозы;
г) проведение самоконтроля основных узлов, и постоянную проверку работоспособности в процессе работы;
д) хранение результатов измерений;
е) сопряжение с внешними устройствами по интерфейсу типа RS232.
Программное обеспечение дозиметров является встроенным и размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению.
Для обмена данными с персональным компьютером может использоваться внешнее прикладное ПО «ATexch», которое позволяет считывать данные из дозиметра и записной книжки дозиметра, считывать из дозиметра и записывать в дозиметр параметры, автоматически сохранять полученные данные на ПК.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО дозиметров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Идентификационное наименование ПО |
микропрограммное беспечение ДКР-АТ1103М |
Номер версии (идентификационный номер) ПО |
не определен Х) |
Цифровой идентификатор ПО |
не определен Х) |
Внешнее ПО | |
Идентификационное наименование ПО |
ATexch.exe |
Номер версии (идентификационный номер) |
1.1.6.107 |
ПО |
l.x.y.z 2) |
Цифровой идентификатор ПО, рассчитанный по алгоритму MD5 |
b78b4712e5ee7b37798eee83d6d10923 3) |
Примечание:
1) Доступа к цифровому идентификатору встроенного ПО нет.
2) x, y, z - составная часть номера версии ПО:
x, у принимаются равными от 0 до 9, z - от 1 до 999.
Идентификационные данные для версии ПО 1.x.y.z вносятся в раздел “Свидетельство о приёмке” руководства по эксплуатации и в протокол поверки при первичной поверке.
3) Контрольная сумма относится к текущей версии ПО.
В соответствии с Р 50.2.077-2014 и на основании результатов проверок:
-
- уровень защиты микропрограммного ПО дозиметров ДКР-АТ1103М от непреднамеренных и преднамеренных изменений соответствует уровню «высокий»,
-
- уровень защиты внешнего ПО дозиметров ДКР-АТ1103М от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на задней стенке корпуса дозиметра, методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе: «Дозиметр рентгеновского излучения ДКР-АТ1103М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам ДКР-АТ1103М
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования»;
ТУ BY 100865348.015-2005 «Дозиметр рентгеновского излучения ДКР-АТ1103М. Технические условия».
Поверка
Поверка»МРБ МП. 1446-2005 “Дозиметр рентгеновского излучения ДКР-АТ1103М. Методика поверки”
1
Комплект принадлежностей:
Поставляется по заказу
- штанга телескопическая
1
- держатель
1
Для крепления дозиметра на штанге
- кабель
1
Для подключения к источнику + 12 В
- кабель интерфейсный
1
Для подключения к ПЭВМ
- компакт-диск с программой “АТехсК’
1
Для работы с ПЭВМ
Упаковка
1
Дипломат
Примечание:
1. Комплект принадлежностей допускается поставлять полностью или отдельные его части.
2 Допускается замена сетевого адаптера на другой с аналогичными техническими характеристиками.
Поверка
осуществляется по документу МРБ МП. 1446-2005 «Дозиметр рентгеновского излучения ДКР-АТ1103М. Методика поверки», утвержденному БелГИМ в феврале 2005 г.
При поверке используются:
- |
рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная 241 дозиметрическая гамма-излучения с радионуклидным источником Am, диапазон мощности кермы в воздухе от 44,0 нГр/ч до 62,9 мкГр/ч или мощности экспозиционной дозы от 5 мкР/ч до 7,19 мР/ч, погрешность аттестации установки не более ±5 %; рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная 5д7озиме2т41рическая гамма-излучения с радионуклидными источниками 55Fe, 109Cd, 57Co, 241Am, диапазон мощности кермы в воздухе от 0,62 до 31,2 мкГр/ч, погрешность аттестации установки не более ±5 %; рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая рентгеновского излучения, диапазон мощности кермы в воздухе от 0,62 до 31,2 мкГр/ч, погрешность аттестации установки не более ±5 %. |
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» (УП «АТОМТЕХ») Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Экспертиза проведена ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, факс (812) 713-01-14.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия дозиметра основан на использовании высокочувствительного метода сцинтилляционной спектрометрии с применением детектора NaI(Tl) 09x2 мм с тонким входным окном из бериллия и фотоэлектронного умножителя (ФЭУ).
При измерении мощности дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов, сгруппированных в 20 окон.
Преобразование амплитудных распределений импульсов непосредственно в мощность дозы рентгеновского и гамма-излучения осуществляется с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Благодаря этому в дозиметре реализуется алгоритмическая коррекция энергетической зависимости чувствительности с автоматическим учетом значений коэффициентов перехода.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Для повышения стабильности измерений в дозиметре применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего дозиметра в процессе работы.
При работе в автономном режиме питание дозиметра осуществляется от встроенного блока аккумуляторов (БА), для заряда которого в дозиметре имеется автоматическое зарядное устройство.
Дозиметр конструктивно выполнен в моноблочном исполнении как функционально законченное изделие.
Внешний вид и место пломбирования дозиметра представлены на рисунке 1.
ы-1
ГТ <;

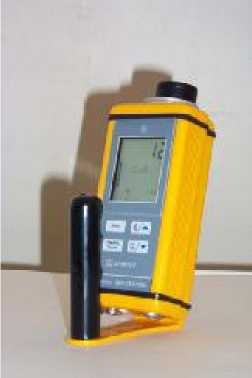

Рис. 1. Внешний вид и место пломбирования дозиметров ДКР-АТ1103М
Лист № 2 Всего листов 5
Комплект поставки дозиметров ДКР-АТ1103М приведен в таблице 3. Таблица 3
Наименование, тип |
Количест во |
Примечание |
Дозиметр рентгеновского излучения ДКР- АТ1103М |
1 | |
Адаптер сетевой SА110C-12GS-1 |
1 | |
Чехол мод. Ч-3 |
1 | |
Ручка |
1 |
