Номер по Госреестру СИ: 58046-14
58046-14 Весы крановые встроенные
(КРАБ)
Назначение средства измерений:
Весы крановые встроенные КРАБ (далее - весы) предназначены для измерения массы грузов, транспортируемых на грузозахватных механизмах подъемных устройств.
Внешний вид.
Весы крановые встроенные
Рисунок № 1
Внешний вид.
Весы крановые встроенные
Рисунок № 2
Внешний вид.
Весы крановые встроенные
Рисунок № 3
Внешний вид.
Весы крановые встроенные
Рисунок № 4
Внешний вид.
Весы крановые встроенные
Рисунок № 5
Внешний вид.
Весы крановые встроенные
Рисунок № 6
Внешний вид.
Весы крановые встроенные
Рисунок № 7
Внешний вид.
Весы крановые встроенные
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 16.07.2029
Номер записи -
ID в реестре СИ - 371009
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КРАБ-30-М, КРАБ-150-МВ150, КРАБ-15, 10-RTN,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2145 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1959 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (17)
№1238 от 2014.08.04 Приказ об утверждении типов средств измерений (ГР 58028-14 - 58063-14)
№1685 от 2019.07.16 О продлении свидетельства № 56309 об утверждении типа на весы крановые встроенные КРАБ и внесении изменений в описание типа
№3439 от 2019.12.27 о продлении срока действия свидетельств об утверждении типа средств измерений
№102 от 2020.01.30 О внесении изменений в описание типа средства измерений "Весы крановые встроенные КРАБ"
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
№2825 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Весы крановые встроенные (КРАБ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58046-14 16.07.2029 |
Весы крановые встроенные, КРАБ Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
58076-14 16.07.2029 |
Весы бункерные, БАС Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
64565-16 11.07.2026 |
Весы платформенные, ПСВ Скала Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
72364-18 06.09.2029 |
Весы крановые, КРАБ-П Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
78582-20 29.06.2030 |
Весы вагонные неавтоматического действия, СОСТАВ-С Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Весы крановые встроенные (КРАБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО"ВЕСПРОФ" (RA.RU.311922) | 7 | 6 | 1 | 0 | 7 | 6 | 1 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ДЦМ ОКТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Весы крановые встроенные (КРАБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
7195 | 7195 |
Программное обеспечение
Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или по запросу через меню ПО прибора.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
WE2110 |
WE2111 |
СошрЫе Digital Display |
DataVes-18 | |
|
Идентификационное наименование ПО |
WE2110 |
WE2111 |
LAH |
ELF |
|
Номер версии (идентификационный номер) ПО |
P54i |
v1.0x* |
12.ХХ* |
02.07 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
- | ||
* - обозначения «х» и «ХХ» не относятся к метрологически значимому ПО
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, закрепленную на боковой стенке защитного шкафа, и на титульный лист Руководства по эксплуатации типографским способом.
Лист № 5
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Весы крановые встроеные КРАБ. Руководство по эксплуатации. ИВПС.404432.250 РЭ с изменением 2», раздел 9 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818.
Изготовитель
Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)ИНН 5408235640
Адрес: 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245
Тел./факс: +7 (383) 363-19-54; +7 (383) 363-36-21
Е-mail: info@interves.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru
Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора, аккумуляторной батареи и пульта дистанционного управления. ГПУ представляет собой траверсу, встраиваемую в грузозахватное приспособление крана. На траверсе расположены от одного до двух весоизмерительных модулей.
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого объекта в аналоговый электрический сигнал, изменяющийся пропорционально массе грузов. Сигналы с датчиков преобразуются в цифровые при помощи весоизмерительного прибора, скомпонованного в защитном обогреваемом шкафу (с поддержкой температуры не ниже 0°С). Результаты взвешивания в единицах массы передаются по радиоканалу на периферийные устройства (выносное табло, ПК). Управление весами осуществляется с помощью дистанционного пульта управления.
В весах применяются следующие модули:
-
- датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);
-
- датчики весоизмерительные SB2 (регистрационный №63476-16);
-
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);
-
- датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);
-
- приборы весоизмерительные WE модификации WE2110; WE2111 (регистрационный №61808-15);
-
- электронный блок измерения СошрЫе Digital Display производства фирмы «EHP Wagetechnik GmbH», Германия (далее - прибор);
-
- электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор).
Структура условного обозначения весов: КРАБ - Max - [1],
где: Max - максимальная нагрузка, т;
[1] - тип датчика (RTN, SB2, М, ZS).
Общий вид весов КРАБ представлен на рисунке 1.
Рисунок 1 - Общий вид весов КРАБ
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора, а также дополнительным паролем доступа. Для прибора Complete Digital Display и DataVes-18 переключатель режимов настройки весов доступен только при открытом корпусе прибора, а в исполнении без корпуса - при открытой пластине верхней крышки прибора. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.
Схемы пломбирования приборов от несанкционированного доступа представлены на рисунке 2. Знак поверки на прибор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

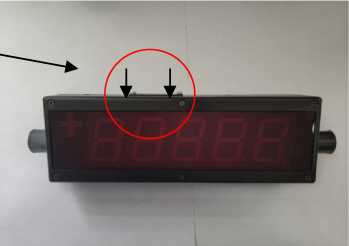

WE2111
Место нанесения разрушаемой наклейки
Место нанесения разрушаемой наклейки
WE2110
Исполнение в корпусе
Место нанесения пломбы
Исполнение без корпуса
Complete Digital Display
Место нанесения пломбы
DataVes-18
Рисунок 2 - Схемы пломбирования приборов
Общий вид маркировочной таблички приведен на рисунке 3
|
ООО "ИнтерВес" | ||
|
Весы крановые встроенные КРАБ-15-М | ||
|
Мах 15000 кг |
№ 02066 <--- | |
|
Min 100 кг |
год выпуска 2021 | |
|
е 5 кг |
Температура -30/+40 | |
|
г.Новосибирск www.interves.ru | ||
|
бЭ |
сделано в России | |
Место нанесения заводского номера
Рисунок 3 - Общий вид маркировочной таблички
Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.
Таблица 5 - Комплектность весов
|
Наименование |
Количество |
|
1 Весы КРАБ в сборе |
1 комплект |
|
2 Пульт управления |
1 шт. |
|
3 Зарядное устройство (опционально) |
1 шт. |
|
4 Эксплуатационная документация:
|
1 комплект |
Класс точности весов по ГОСТ OIML R-76-1-2011....................................III (средний)
Значения максимальной нагрузки весов (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Мах, т |
Min, т |
e=d, кг |
n |
Для нагрузки m, т |
mpe, кг |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
5 |
0,04 |
2 |
2500 |
0,04 < m < 1 |
±1,0 |
|
1 < m < 4 |
±2,0 | ||||
|
4 < m < 5 |
±3,0 | ||||
|
10 |
0,1 |
5 |
2000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10 |
±5,0 |
Окончание табл. 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
15 |
0,1 |
5 |
3000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10 |
±5,0 | ||||
|
10 < m < 15 |
±7,5 | ||||
|
30 |
0,2 |
10 |
3000 |
0,2 < m < 5 |
±5 |
|
5 < m < 20 |
±10 | ||||
|
20 < m < 30 |
±15 | ||||
|
50 |
0,4 |
20 |
2500 |
0,4 < m < 10 |
±10 |
|
10 < m < 40 |
±20 | ||||
|
40 < m < 50 |
±30 | ||||
|
80 |
1 |
50 |
1600 |
1 < m < 25 |
±25 |
|
25 < m < 80 |
±50 | ||||
|
100 |
1 |
50 |
2000 |
1 < m < 25 |
±25 |
|
25 < m < 100 |
±50 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С: - для ГПУ весов модификаций:
|
от -30 до +50 от -30 до +40 от -40 до +40 от -10 до +40 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 90 |
|
Пределы допускаемой погрешности устройства установки на нуль |
± 0,25 е |
|
Потребляемая мощность, не более, В • А |
10 |
|
Электрическое питание весов осуществляется от аккумуляторной батареи напряжением постоянного тока, В |
от 6 до 24 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 4 - Габаритные размеры и масса весов
|
Max, т |
Габаритные размеры весов (ДхШ*В), не более, мм |
Масса весов, кг не более |
|
5 |
8000x700x1000 |
1500 |
|
10 |
8000x700x1000 |
2500 |
|
15 |
8000x700x1000 |
2500 |
|
30, 50 |
10000x900x1200 |
6000 |
|
80, 100 |
12000x1200x2000 |
15000 |
