Номер по Госреестру СИ: 57848-14
57848-14 Спектрометры эмиссионные с индуктивно связанной плазмой
(Prodigy 7)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно - связанной плазмой Prodigy 7 предназначены для измерения содержания химических элементов в жидких пробах.
Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148373
ID в реестре СИ - 370773
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Prodigy 7, -,
Производитель
Изготовитель - Фирма "Teledyne Leeman Labs"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy 7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Leeman Labs"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32182-06 01.07.2011 |
Спектрометры эмиссионные с индуктивно связанной плазмой, PRODIGY, PRISM и PROFILE Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32182-12 02.03.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Prodigy, Prizm, Profile Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32183-06 01.07.2011 |
Системы анализа ртути автоматические, HYDRA AA, HYDRA AF и HYDRA AF Gold Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47876-11 26.09.2016 |
Анализаторы ртутные, Hydra Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57244-14 18.03.2024 |
Спектрометры атомно-эмиссионные с дугой постоянного тока, Prodigy DC Arc Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57848-14 22.07.2019 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Prodigy 7 Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70640-18 23.03.2024 |
Анализаторы ртути, Hydra IIАА, Hydra IIC, QuickTrace M-7600, QuickTrace M-8000 Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy 7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy 7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 7185 |
|
ФБУ Мурманский ЦСМ Мурманская область |
6822 | 7185 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5820 | 7185 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
8698 | 7185 |
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Salsa |
Prodigy 7 |
Зав. номер прибора |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно - связанной плазмой Prodigy 7-
1. МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений
массовой доли компонентов в веществах и материалах».
-
2. Техническая документация фирмы «Teledyne Leeman Labs», США.
Поверка
Поверкаосуществляется по документу МП РТ 2096-2014"Спектрометры эмиссионные с индуктивно-связанной плазмой Prodigy 7. Методика поверки", утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 06 мая 2014 г.
Средства поверки: Государственные стандартные образцы водного раствора ионов металлов медь, кадмий, железо ГСО 7998-93; ГСО 7773-2000; ГСО 7766-2000.
Изготовитель
Фирма "Teledyne Leeman Labs", США. 6 Wentworth Drive Hudson,Hew Hampshire 03051, тел. +1 603-521-3299, e-mail: LeemanLabsInfo@teledyne.com
Заявитель
ООО «НКЦ «ЛАБТЕСТ», Москва, 123557, Большой Тишинский переулок, 38.Тел. (495)605-35-07, 605-36-10, факс (495)518-94-52, info@lab-test.ru, www.labtest.su.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве», ГЦИ СИ (ФБУ «Ростест-Москва»), 117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru,Спектрометры эмиссионные с индуктивно-связанной плазмой Prodigy 7 (далее -спектрометр) представляют собой приборы, в которых реализован метод эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме.
Спектрометр состоит из системы ввода образца, источника излучения, оптической дисперсионной системы, системы детектирования и электронных средств для обработки данных.
Система ввода пробы состоит из плазменной горелки, распылителя, распылительной камеры, индуктора и перистальтического насоса. Источником излучения является высокотемпературная аргоновая индуктивно-связанная плазма, поддерживаемая радиочастотным генератором с регулируемой мощностью от 700 до 2000 Вт с автоматической стабилизацией, работающего на частоте 40 МГц.
Оптическая схема включает Эшелле-полихроматор с перекрестной дисперсией с решеткой и призмой. В качестве регистрирующего устройства используется твердотельный полупроводниковый приемник с комплиментарной структурой металл-оксид-проводник (КМОП), размер приемника составляет 28 х 28 мм. Регистрация спектра в диапазоне 165 - 1100 нм производится за одну экспозицию.
Спектрометр конфигурируется двумя вариантами ориентации плазмы (вертикально или горизонтально) и, соответственно, тремя способами наблюдения (проецирования) плазменного факела - радиальный при вертикальной ориентации, радиальный при горизонтальной ориентации и осевой при горизонтальной ориентации плазмы.
Варианты ориентации плазмы и способы её наблюдения задаются как дополнительные опции при покупке оборудования и конфигурируются при его изготовлении.
Опции данных вариантов конфигурации обозначаются как:
-
- Опция радиального наблюдения.
-
- Опция осевого наблюдения.
-
- Опция двойного наблюдения. К способу осевого наблюдения добавляется способ радиального наблюдения.
Спектрометр может поставляться в комплекте с автосамплером для автоматической подачи проб.
Управление работой всех составных частей спектрометра, градуировка и обработка измерений осуществляется компьютером с помощью специального программного обеспечения.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

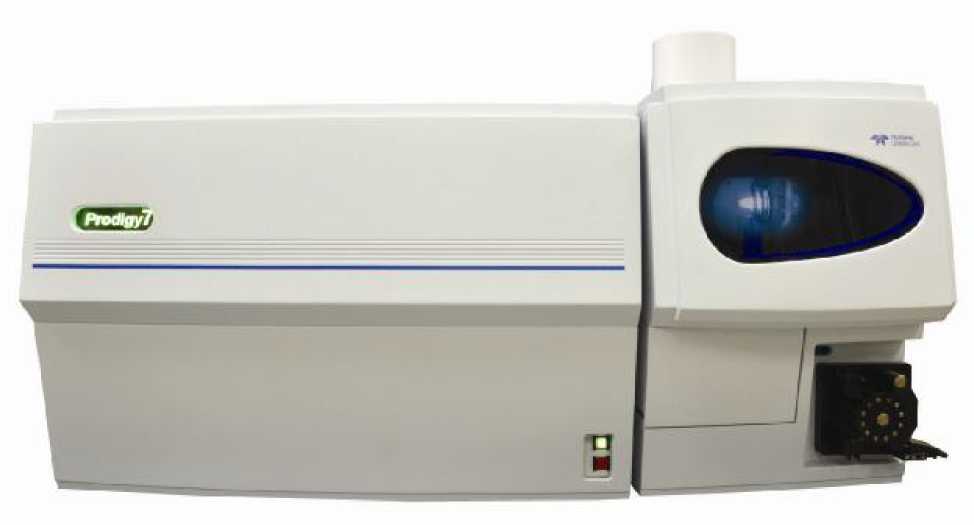

Внешний вид спектрометра представлен на рисунке 1.
