Номер по Госреестру СИ: 47876-11
47876-11 Анализаторы ртутные
(Hydra)
Назначение средства измерений:
Анализаторы ртутные серии Hydra (Hydra IIAA, Hydra IIAF, Hydra II AFgold, Hydra C) предназначены для измерения содержания ртути в твердых и жидких пробах.
![Внешний вид. Анализаторы ртутные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2011-47876-11_files/2011-47876-11-1.jpg)
Внешний вид.
Анализаторы ртутные
Рисунок № 1
![Внешний вид. Анализаторы ртутные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2011-47876-11_files/2011-47876-11-2.jpg)
Внешний вид.
Анализаторы ртутные
Рисунок № 2
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Hydra Software |
- |
Envoy 1.800 SP1 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
лист № 3 всего листов 4 Пломбировка приборов конструкцией анализаторов не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования анализаторам ртутным серии Hydra (Hydra IIAA, Hydra IIAF, Hydra II AFgold, Hydra C)1. МИ 2639-01 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
2. Техническая документация фирмы «Teledyne Leeman Labs», США.
Поверка
Поверкаосуществляется по методике поверки МП 47876-11 (Приложение к руководству по эксплуатации), утвержденной ГЦИ СИ ФГУ «Ростест - Москва» 20.03.2011 г.
Средства поверки: Государственный стандартный образец водного раствора ионов ртути ГСО 8006-93.
Изготовитель
Фирма "Teledyne Leeman Labs", США. 6 Wentworth Drive Hudson,Hew Hampshire 03051, тел. +1 603-521-3299, e-mail: jmotor@teledyne.com
Заявитель
ООО «ЛАБТЕСТ», Москва, 123557, Большой Тишинский переулок, 38.Тел. (495)605-35-07, 605-36-10, факс (495)518-94-52, info@lab-test.ru, www.labtest.su.
Испытательный центр
ГЦИ СИ Федерального государственного учреждения «Российский центр испытаний и сертификации - Москва» (ФГУ «Ростест-Москва»),117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru
Анализаторы ртутные серии Hydra состоят из фотометра, сепаратора, атомизатора, концентратора, автосамплера для твердых или жидких проб и компьютера.
Для определения ртути в анализаторах Hydra используется метод "холодного пара" с атомной абсорбцией или атомной флуоресценцией.
Двухлучевая оптическая система фотометра включает в себя источник излучения, две проточных кюветы с кварцевыми окнами и два полупроводниковых приемника с максимальной чувствительностью в области 254 нм. В качестве источника излучения используется ртутная лампа низкого давления со стабильным излучением на длине волны 254 нм и контуром обратной связи для поддержания его постоянного уровня (необходим для работы двух - лучевой схемы). Проточные кюветы имеют внутренний диаметр 6,85 мм и длину поглощающего слоя 300 мм. Имеется дополнительная короткая кювета для 10-кратного увеличения аналитического диапазона. Для предотвращения образования конденсата проточная анализатора оснащена саморегенерирующимся осушителем.
В анализаторе Hydra IIAA для прокачки растворов через анализатор используется 5-канальный перистальтический насос. Исследуемая проба поступает в смесительную камеру (в виде змеевика). В смесительной камере проба смешивается с восстановителем ртути (хлорид олова). В результате химической реакции происходит восстановление ртути, содержащейся в растворе в виде солей, в атомарную форму.
В анализаторе Hydra C проба в твердом или жидком виде автоматически помещается в печь, где образуются пары ртути. Пары ртути переносятся в измерительную ячейку потоком нейтрального газа-носителя (аргон или азот).
В моделях Hydra IIAA и Hydra C после осушителя газ с парами ртути попадает в первые две проточные кюветы, где происходит измерение величины абсорбционного сигнала пробы. Одновременно детектируется опорный абсорбционный сигнал. Величина концентрации ртути вычисляется с помощью компьютера.
В моделях Hydra IIAF, Hydra IIAFgold газ с парами ртути попадает в проточную флуоресцентную кювету, где происходит измерение величины флуоресцентного сигнала пробы. В моделе Hydra IIAFgold для увеличения диапазона измерения газ с парами ртути проходит через 2-х ступенчатый золотой амальгатор для концентрирования ртути.
Величина концентрации ртути вычисляется с помощью компьютера по величине флуоресценции пробы.
В каждом цикле измерения, непосредственно перед поступлением пробы в сепаратор производится «зануление» измерительной системы анализаторов.
Измерение, обработка, хранение и представление информации, а так же настройка и оптимизация анализатора осуществляется с помощью программного обеспечения с персонального компьютера.
Фото.

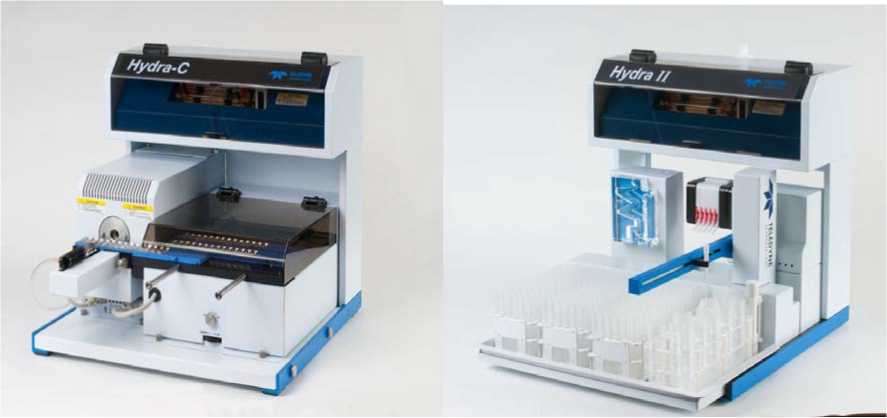

Hydra C Hydra II aa
![Внешний вид. Анализаторы ртутные (Hydra), http://oei-analitika.ru](../kurilka/type_si_html/2011-47876-11_files/2011-47876-11-1.jpg)

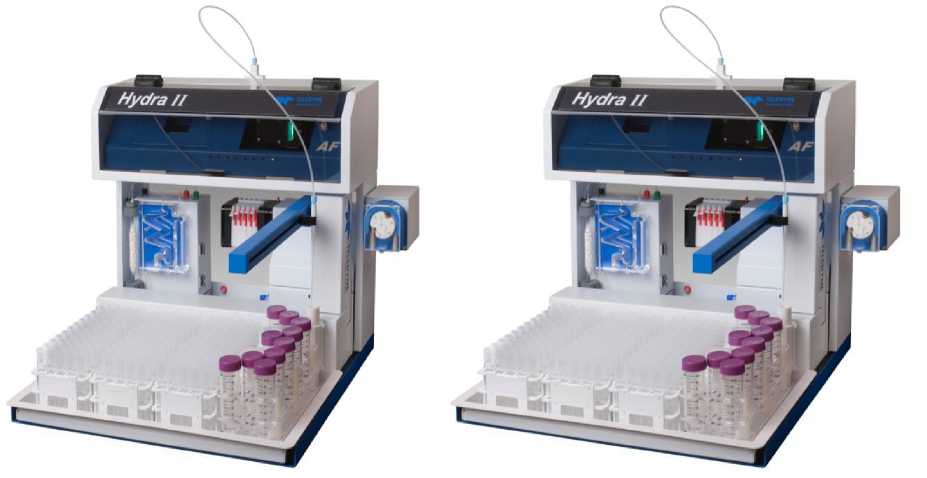

Hydra II AF Hydra II AF Gold
![Внешний вид. Анализаторы ртутные (Hydra), http://oei-analitika.ru](../kurilka/type_si_html/2011-47876-11_files/2011-47876-11-2.jpg)
Рабочая длина волны, нм |
253,7 | ||
Диапазон измерений массовой концентрации ртути, мкг/дм3 |
Пределы допускаемой относительной погрешности измерения, % |
Предел обнаружения ртути | |
Hydra IIAA |
От 0,005 до 0,01 |
30,0 |
0,003 мкг/дм3 |
Свыше 0,01 до 50,0 |
10,0 | ||
Свыше 50,0 до 1000,0 |
5,0 | ||
Hydra IIAF |
От 0,0002 до 0,0005 |
15,0 |
0.10 нг/дм3 |
Свыше 0,0005 до 250,0 |
5,0 | ||
Hydra IlAFgoid |
От 0,0005 до 0,10 |
30,0 |
0,20 нг/дм3 |
Свыше 0,10 до 250,0 |
10,0 | ||
Hydra C |
От 0,20 до 10,0 |
25,0 |
0,20 мкг/дм3 |
Свыше 10,0 до 250,0 |
10,0 | ||
Расход газа-носителя, л/мин |
0,2-1,0 | ||
Напряжение питания переменного тока (частотой 50±1Гц), В |
220(+22-33) | ||
Потребляемая мощность, В • А, не более |
300 | ||
Г абаритные размеры (ДхШхВ), мм | |||
Hydra IIAA |
496 x 483 x 470 | ||
Hydra IIAF |
635 x 482 x 482 | ||
Hydra IIAFgold |
635 х 482 x 482 | ||
Hydra C |
470х 457 х 470 | ||
Масса, кг (без компьютера) | |||
Hydra IIAA |
19 | ||
Hydra IIAF |
29,5 | ||
Hydra IIAFgold |
29,5 | ||
Hydra C |
20 | ||
Условия эксплуатации -диапазон температур окружающей среды, |
оС |
15 - 35 | |
-диапазон относительной влажности, % |
20 - 80 | ||
-диапазон атмосферного давления, кПа |
84 - 106,7 |
