Номер по Госреестру СИ: 57679-14
57679-14 Пресс испытательный
(MEGA 110-200 DM1)
Назначение средства измерений:
Пресс испытательный MEGA 110-200 DM1 (далее пресс), предназначен для измерения усилия при проведении механических испытаний в режиме сжатия образцов конструкционных материалов (металлов, пластмасс, камня, газобетона, асфальта и др.).
Внешний вид.
Пресс испытательный
Рисунок № 1
Внешний вид.
Пресс испытательный
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта в верхней левой части способом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В соответствии с документом ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине испытательной MEGA 110-200 DM1
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы»
Техническая документация фирмы «FORM+TEST Seidner& Co. GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 57679-14 « Пресс испытательный MEGA 110-200 DM1 №03365. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» 29 ноября 2013 г.
Основные средства поверки указаны в приведенной таблице:
№ п/п |
Наименование средства измерений |
Метрологические характеристики | |
Диапазон измерений |
Погрешность, класс точности | ||
1 |
2 |
3 |
4 |
1 |
Динамометр АЦДС-100И-5/0,5 |
10,0 - 100,0 кН |
ПГ ±0,12 % |
2 |
Штангенциркуль ШЦЦ -300-0,01 |
0 - 300 мм |
ПГ ±0,03 мм |
Заявитель
ООО «ДСК «ГРАС-Светлоград»356530, Ставропольский край, г. Светлоград, ул. 1-я Промышленная, 26а Тел. +7(8652)99-12-02
Испытательный центр
ГЦИ СИ ФБУ «Ивановский ЦСМ» 153000, г. Иваново, ул. Почтовая, д. 31/42, тел.: (4932) 32-84-85, факс: (4932) 41-60-79, e-mail: post@csm.ivanovo.ru
Пресс испытательный MEGA 110-200 DM1 представляет собой силовую конструкцию, выполненную по двухстоечной схеме. Пресс состоит из трёх основных частей. Это основание, силовая рама и пульт управления с экраном.
В основании пресса расположены элементы системы электропривода и гидравлики. На
основании установлены колонны с неподвижной траверсой, к которой крепится неподвижная плита на шаровом шарнире. Под неподвижной плитой расположен гидравлический поршень, на котором непосредственно закреплена подвижная плита. На стенке гидравлического цилиндра нанесена штриховая мера длины. Отсчётным устройством является нижний срез кожуха поршня, который прикреплён под подвижной плитой. Справа на основании установлен пульт управления. Между силовой конструкцией и пультом, на верхнюю часть основания вынесены вентили подачи и сброса гидравлической жидкости.
Установка режимов и параметров работы пресса осуществляется с помощью
клавиатуры пульта управления. Результаты измерений и параметры режимов работы выводятся на дисплей пульта управления.
Принцип действия пресса основан на преобразовании давления жидкости, в аналоговый электрический сигнал, изменяющийся пропорционально давлению.
Приложенное усилие, создаваемое прессом, деформирует испытуемый образец, при этом производится измерение значения величины этого усилия. Измерение деформации образца вычисляется как разность между положениями нижнего среза кожуха поршня относительно штриховой меры, закреплённой на стенке гидравлического цилиндра.
Для проведения испытаний на сжатие образец располагают на подвижной плите.
Открытием подающего вентиля, регулируют скорость сдавливания образца. При разрушении образца привод останавливается. Имеется возможность задания предельного усилия. При его достижении привод также останавливается.

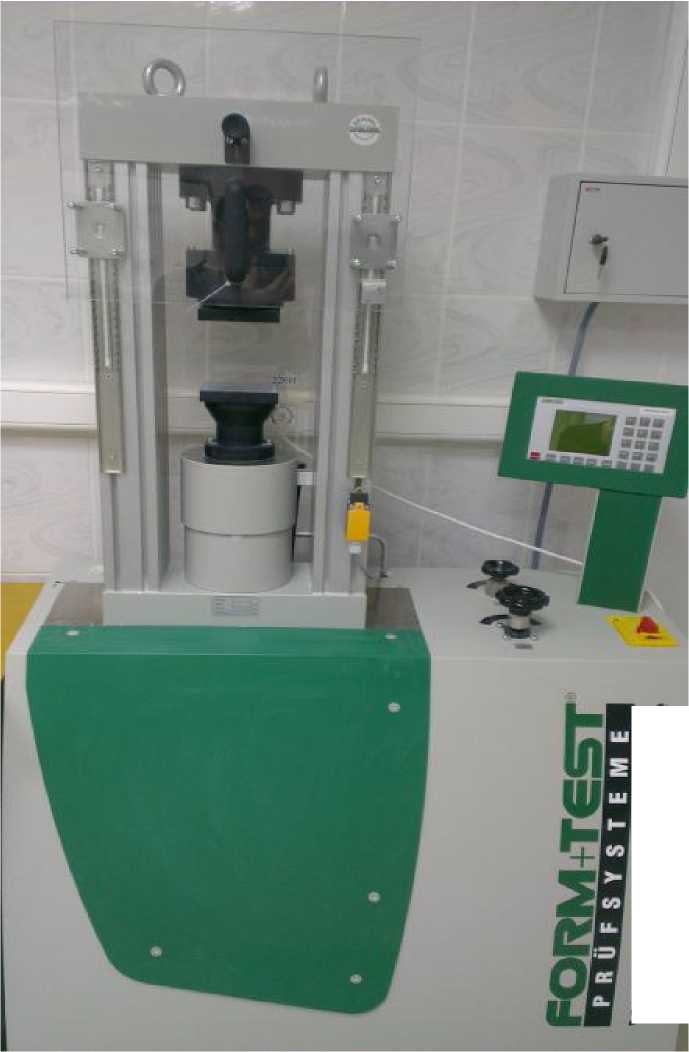

Фотография общего вида представлена на рисунке 1.
Www,f°r mtest.de
Рисунок 1

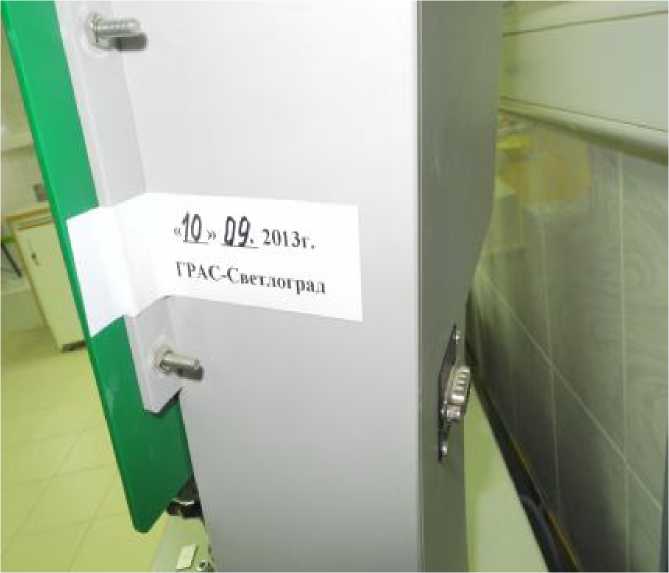

Фотография пломбировки от несанкционированного доступа представлена на рисунке 2
Рисунок 2
№ п/п |
Наименование параметров |
Значения |
1 |
2 | |
1. |
Диапазон показаний усилия, кН |
от 0 до 200 |
2. |
Диапазон измерений усилия, кН |
от 10 до 100 |
3. |
Пределы допускаемой относительной погрешности измерения усилия при прямом ходе, % |
±2 |
4. |
Диапазон измерения деформации, мм |
от 0 до 50 |
5. |
Пределы допускаемой абсолютной погрешности измерения деформации, мм |
±1 |
6. |
Диапазоны задания скоростей нагружения, кН/с |
от 0 до 12 |
7. |
Максимальное расстояние между нижней активной опорной плитой и верхней опорной плитой, мм |
120 |
8. |
Питание от сети переменного тока, Напряжение, В Частота, Гц |
400х3 50 |
9. |
Потребляемая мощность, кВт, не более |
1,1 |
10. |
Габаритные размеры, мм, высота*ширина*глубина, не более |
1800*1000*500 |
11. |
Масса, кг, не более |
250 |
12. |
Полный средний срок службы, лет |
10 |
