Номер по Госреестру СИ: 75558-19
75558-19 Машина испытательная
(ALPHA 3000 D)
Назначение средства измерений:
Машина испытательная ALPHA 3000 D (далее - машина) предназначена для измерений значений силы, создаваемой при проведении механических испытаний кирпича и керамических блоков на сжатие и изгиб.
Внешний вид.
Машина испытательная
Рисунок № 1
Внешний вид.
Машина испытательная
Рисунок № 2
Программное обеспечение
Программное обеспечение машины защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
DigiMess M10 |
Идентификационное наименование ПО |
M10/08128 |
Номер версии (идентификационный номер) ПО |
DMES v.9.64 SY |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации, в правом верхнем углу, типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машине испытательной ALPHA 3000 D
ГОСТ 8.640 - 2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы
ГОСТ 28840-90 Машины для испытания материалов на растяжение сжатие и изгиб Общие технические требования
Поверка
Поверкаосуществляется по документу МП 75558-19 «Государственная система обеспечения единства измерений. Машина испытательная ALPHA 3000 D. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 15 февраля 2019 г.
Основные средства поверки:
Динамометры электронные 2-го разряда по ГОСТ 8.640-2014, с верхним пределом измерений 3 МН .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Завод «FORM+TESTSeidnerCo.GmbH», Германия
Адрес: Германия, г. Ридлинген, ZwiefalterStrasse 20
Телефон: +49 7371 9302-0
Факс: +49 7371 9302-99
E-Mail: www.formtest.de
Заявитель
Общество с ограниченной ответственностью «ВИНЕРБЕРГЕР КУРКАЧИ»
(ООО «ВИНЕРБЕРГЕР КУРКАЧИ»)
ИНН 1616021049
Адрес: 422730, Россия, Республика Татарстан, Высокогорский район, поселок
Железнодорожного разъезда Куркачи.
Телефон +7(84365)72627
Факс +7(84365)72627
Web-cайт: www.wienerberger.ru
E-mail: procurement_rus@wienerb erger. com
Лист № 4 Всего листов 4
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: (831) 428- 78-78
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Принцип действия машины основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машина состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и блока управления, обеспечивающего измерение силы при испытаниях образцов.
Блок управления состоит из датчика давления в гидроцилиндре, индуктивных концевых датчиков и блока обработки измерительной информации, с функцией управления нагружающим устройством.
Нагрузка, приложенная к образцу, воспринимается датчиками и преобразуется в электрический сигнал, который обрабатывается в блоке управления и отображается в единицах силы на внешнем мониторе машины.
Общий вид машины ALPHA 3000 D и блока управления, представлены на рисунках 1,2.
Пломбирование машины испытательной ALPHA 3000 D не предусмотрено.

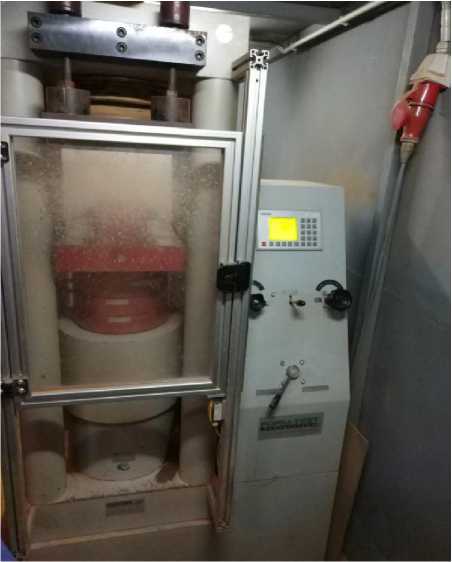

Рисунок 1 - Общий вид машины испытательной ALPHA 3000 D
Рисунок 2 - Блок управления машины испытательной ALPHA 3000 D
Лист № 2 Всего листов 4
Таблица 4 - Комплектность машины испытательной ALPHA 3000 D
Наименование |
Обозначение |
Количество |
Машина испытательная |
ALPHA 3000 D |
1 шт. |
Руководство по эксплуатации «Машина испытательная ALPHA 3000 D» |
ALPHA 3000 D |
1 экз. |
Паспорт «Машина испытательная ALPHA 3000 D» |
ALPHA 3000 D |
1 экз. |
Методика поверки |
— |
1 экз. |
машины испытательной ALPHA 3000 D
представлены в таблицах 2 и 3.
Таблица 2-Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерений силы, кН |
от 400 до 2500 |
Пределы допускаемой относительной погрешности измерений силы, % |
±2,0 |
Цена деления силоизмерителя, Н (тс) |
10 (1) |
Таблица 3- Основные технические характеристики
Диапазон перемещения подвижной опоры, мм |
от 0 до 200 |
Диапазон задания скорости нагружения подвижной опоры, кН/c |
от 0,10 до 5,00 |
Габаритные размеры: - длина, мм, не более |
1200 |
- ширина, мм, не более |
950 |
- высота, мм, не более |
2000 |
Масса машины,кг, не более |
2300 |
Электрическое питание от сети переменного тока: -напряжение, В |
220 ±10 |
- частота, Гц |
50 ±0,4 |
Потребляемая мощность, ВТ, не более |
1100 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 90 |
- атмосферное давление, кПа |
от 84 до 106 |
