Номер по Госреестру СИ: 57518-14
57518-14 Измеритель крутящего момента силы
(Orbis)
Назначение средства измерений:
Измеритель крутящего момента силы Orbis (далее измеритель) предназначен для измерения крутящего момента силы.
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 1
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель измерителя и на титульный лист руководства по эксплуатации методом наклейки.
руководства по эксплуатации методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений при использовании измерителя крутящего момента силы Orbis приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю крутящего момента силы Orbis
1. ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.
2. Техническая документация изготовителя.
Поверка
ПоверкаОсуществляется по документу МП 06/001-14 «Измеритель крутящего момента силы Orbis. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 12.03.2014 г.
Основные средства поверки: гири класса точности М1 по ГОСТ 8.021 (ГР №52768-13, 45222-10, 30010-06 и др.) набор гирь от 1 до 500 г, гири 1 и 2 кг.
Изготовитель
Mecmesin Limited, Великобритания .
Newton House, Spring Copse Business Park, Slinfold, West Sussex, RH13 0SZ, United Kingdom.
Телефон +44 (0) 1403-799979, факс +44 (0) 1403-799975, электронная почта info@mecmesin.com.
Заявитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» Сергиево-Посадский филиал (ФБУ «ЦСМ Московской области» Сергиево-Посадский филиал).
141300, Московская обл., г. Сергиев Посад, пр-т Красной армии, д. 212, корп. 4.
Тел./факс (495) 995-19-87, электронная почта mail@spmcsm.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»).
141570, Московская обл., Солнечногорский р-н, пгт Менделеево.
Тел./факс (495) 781-86-82, электронная почта welcome@mosoblcsm.ru.
Принцип действия измерителя основан на измерении электрического сигнала тензоре-зисторов, расположенных на чувствительных элементах. Электрический сигнал поступает в измерительный усилитель, где осуществляется его преобразование и обработка, с выводом значений на устройство индикации. Измеритель измеряет крутящий момент силы, прикладываемый вручную по и против часовой стрелки. Имеется возможность регистрации максимальных значений крутящего момента силы в обоих направлениях.
Конструктивно измеритель выполнен в пластмассовом корпусе, на верхней плоскости которого расположены универсальная платформа для установки образцов и верхняя панель узла электроники с дисплеем и кнопками управления. Справа расположены разъемы для подключения адаптера питания и интерфейса RS232. Корпус имеет ручку для переноски.
Фотография общего вида измерителя представлена на рис. 1. Схема пломбировки измерителя представлена на рис. 2.

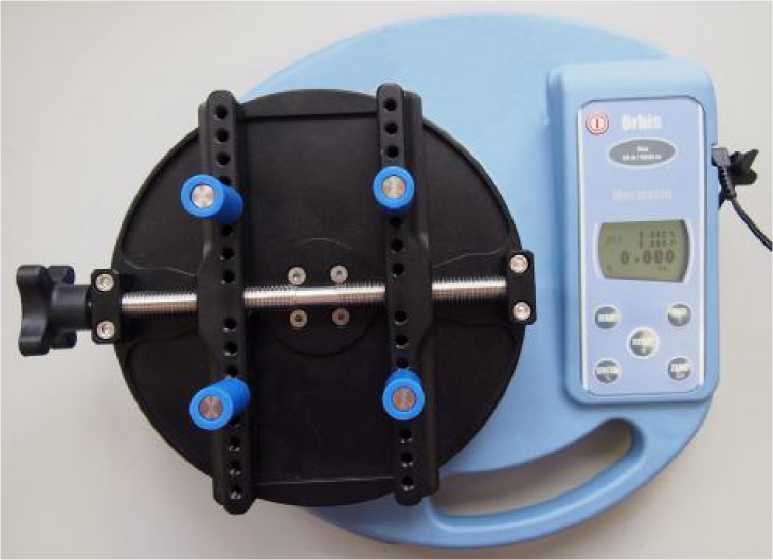

Рис. 1. Фотография общего вида измерителя крутящего момента силы Orbis.
Рис. 2. Схема пломбировки измерителя крутящего момента силы Orbis (вид снизу).
-
1. Измеритель крутящего момента силы Orbis, заводской № 13-0158-07 1 шт.
-
2. Приспособление для калибровки 1 шт.
-
3. Руководство по эксплуатации 1 шт.
-
4. Методика поверки МП 06/001-14 1 шт.
Наименование характеристики |
Значение характеристики |
Диапазон измерений крутящего момента силы, Н^м |
0,2-6 |
Пределы допускаемой относительной погрешности измерений, приведенной к верхнему пределу измерения, % |
±0,5 |
Дискретность индикации крутящего момента силы, Н^м |
0,002 |
Диапазон диаметров зажимаемых изделий, мм |
10-190 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С; |
20±5; |
- относительная влажность, %. |
40-70 |
Питание от сети 50 Гц, В |
198-242 через адаптер U_ 9 В, 100 мА |
