Номер по Госреестру СИ: 59744-15
59744-15 Машины испытательные
(Multitest)
Назначение средства измерений:
Машины испытательные Multitest (далее - машины) предназначены для измерения силы и перемещения при проведении механических испытаний материалов в режиме растяжения или сжатия.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2020
Номер записи - 150547
ID в реестре СИ - 372947
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Multitest 25-i, MultiTest 2.5-xt, Multitest 2.5-i, MultiTest 2.5-d, Multitest 2,5d, Multitest 2,5-xt, Multitest 2,5-i, MultiTest 2,5-d, Multitest 2,5, Multitest 10-xt, MultiTest 10-i, Multitest 1-i, Multitest 0.5-i, Multitest, Inspekt, 2,5-xt, 2,5-i, 10-i, (за один диапазон/параметр),
Производитель
Изготовитель - Фирма "Mecmesin Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 160
Выдано извещений - 0
Кол-во периодических поверок - 98
Кол-во средств измерений - 38
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Машины испытательные (Multitest)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59744-15 Машины испытательные (Multitest) Фирма "Mecmesin Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57518-14 |
Измеритель крутящего момента силы, Orbis Фирма "Mecmesin Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59744-15 06.02.2020 |
Машины испытательные, Multitest Фирма "Mecmesin Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72552-18 |
Канал измерительный крутящего момента силы моторизированной испытательной машины, Vortex Фирма "Mecmesin Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 2 | 3 | 0 | 5 | 2 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 12 | 0 | 13 | 0 | 12 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 1 | 0 | 12 | 0 | 7 | 0 | 7 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 17 | 2 | 13 | 0 | 7 | 1 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 14 | 0 | 12 | 0 | 14 | 0 | 12 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
887 | 15248 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4494 | 15248 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
33384 | 15248 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
33384 | 15248 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
33384 | 15248 |
Программное обеспечение
Идентификационным признаком ПО служит номер версии, который отображается на дисплее машин при их включении.
Метрологически не значимая часть программного обеспечения является сервисной частью программного обеспечения и её объём и конфигурация оговариваются при заказе.
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже указанной) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Emperor™ |
Force |
1.1. |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу машин.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Машины испытательные «Multitest». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным Multitest
-
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
-
2. ГОСТ Р 8.763-2-9011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм»;
-
3. Техническая документация Mecmesin Ltd, Англия.
Поверка
Поверкаосуществляется по документу МП ТИнТ 159-2014 «Машины испытательные Multitest. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 19 июня 2014 года.
Лист № 5 Всего листов 5 Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в руководстве по использованию программного обеспечения EmperorTM.
Основные средства поверки:
- динамометры эталонные переносные 2- го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009;
- штангенрейсмас ШРЦ-1000-0,01 2- го класса точности по ГОСТ 164-90.
Изготовитель
Mecmesin Ltd., Великобритания.Адрес: Newton House, Spring Copse Business Park, Slinfold, West Sussex, RH13 0SZ, United Kingdom
Заявитель
Общество с ограниченной ответственностью «ЛабДепо» Юридический адрес:
199178, г. Санкт-Петербург, Малый проспект В.О., д. 15, литер А, пом. 2Н
Испытательный центр
ГЦИ СИ ООО «ТестИнТех» 123308, г. Москва, ул. Мневники, д.1 Тел./факс: +7(499)944-40-40Принцип действия машин основан на измерении нагрузки, приложенной к испытываемому образцу, при помощи датчика силы в электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производиться измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.
Конструктивно машины состоят из устойчивого основания, на котором установлена подвижная консоль с закреплённым датчиком силы. Модификации машин -xt оснащены пультом управления с сенсорным экраном.
В свою очередь, подвижная консоль перемещается при помощи ходового винта, который получает движение от регулируемого электропривода. В процессе проведения измерений, испытываемый образец закрепляют между двух захватов (приспособлений) в режиме растяжения или устанавливают между приспособлениями в зависимости от вида испытания в режиме сжатия. При этом неподвижный захват крепится на основании, а подвижный захват крепится на измерительной ячейке. Перемещение подвижной консоли вызывает воздействие на образец, а, следовательно, его деформацию вплоть до разрушения.
Внешний вид испытательных машин представлен на рисунках 1, 2 и 3.

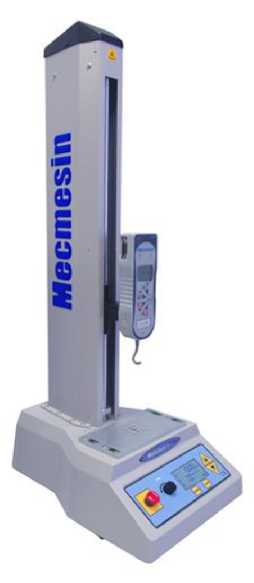

Рис 1. Внешний вид машин Multitest 2,5-d

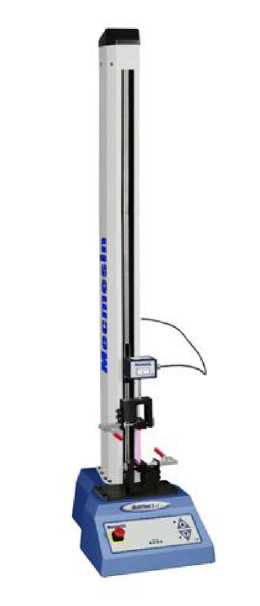

Рис 2. Внешний вид машин Multitest 2,5-i

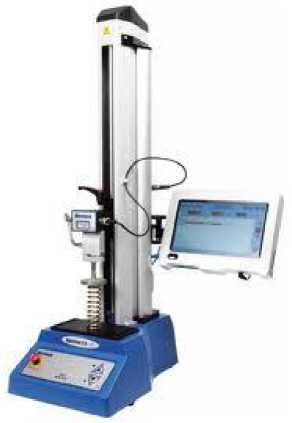

Рис 3. Внешний вид машин Multitest 2,5-xt
Измерительные ячейки и пульт управления представляют собой микропроцессорные устройства, которые осуществляют прием и обработку информации от датчиков. На задней панели стойки расположен разъём интерфейса RS232 для подключения измерительной ячейки и пульта управления к персональному компьютеру.
Машины выпускаются в 7 модификациях, отличающихся наибольшим пределом измерения. При этом машины с наибольшими нагрузками до 5,0 кН включительно - 4 модификации, выпускаются в одноколонном исполнении, а машины с наибольшими
нагрузками 10, 25 и 50 кН выпускаются в двухколонном исполнении. Технические характеристики модификаций машин представлены в таблице 2.
Лист № 3 Всего листов 5
-
1. Машина испытательная Multitest..............................................................1 шт.
-
2. Измерительная ячейка...............................................................................1 шт.
-
3. CD-диск с программным обеспечением Emperor™ ..........................................1 шт.
-
4. Руководство по эксплуатации.....................................................................1 шт.
-
5. Руководство по использованию программного обеспечения Emperor™ .................1 экз.
-
6. Методика поверки МП ТИнТ 159-2014 ..........................................................1 экз.
Основные технические характеристики машин приведены в таблице 2.
Таблица 2
|
Модификация машин Multitest | |||||||
|
Технические характеристики |
0,5-d 0,5-i 0,5-xt |
1-d 1-i 1-xt |
|
5-i |
10-i |
25-i |
50-i |
|
5-xt |
10-xt |
25-xt |
50-xt | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Наибольшая предельная нагрузка (НПН), кН |
0,5 |
1,0 |
2,5 |
5,0 |
10 |
25 |
50 |
|
Пределы допускаемой погрешности измерения нагрузки, не более: -в диапазоне измерения от 20 до 100 % НПН, % от из- |
±0,5 |
±0,5 |
±0,5 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
меряемой нагрузки -в диапазоне измерения от 6 до 20 % НПН (включ.), Н |
±0,5 |
±1,0 |
±2,5 |
±10,0 |
±20 |
±50 |
±100 |
Лист № 4 Всего листов 5 Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Максимальный ход консо ли, мм |
1200 |
1000 |
500 |
590 |
960 |
950 |
1100 |
|
Пределы допускаемой абсолютной погрешности измерения перемещения консоли, мм, не более: |
±0,25 | ||||||
|
Высота рабочего пространства, мм |
1359 |
1159 |
590 |
710 |
1180 |
1140 |
1330 |
|
Ширина рабочего простран- |
290 | ||||||
|
ства, мм, не менее | |||||||
|
Габаритные размеры, мм, не более: | |||||||
|
длина |
414 |
414 |
414 |
414 |
414 |
414 |
414 |
|
ширина |
290 |
290 |
290 |
290 |
290 |
290 |
290 |
|
высота |
1710 |
1510 |
941 |
1082 |
1500 |
1500 |
1931 |
|
Масса, кг, не более |
43 |
41 |
27 |
43 |
115 |
145 |
230 |
|
Электрическое питание от сети переменного тока: | |||||||
|
- напряжение, В |
230±10 % | ||||||
|
- частота, Гц |
50±1 | ||||||
|
Потребляемая мощность, Вт, не более |
120 |
200 |
250 |
150 |
400 |
450 |
450 |
Диапазон рабочих температур, °C: от плюс 15 до плюс 35. Относительная влажность воздуха в рабочем диапазоне температур, %: от 45 до 80. Полный средний срок службы не менее..................................................10 лет
