Номер по Госреестру СИ: 57517-14
57517-14 Дозаторы весовые дискретного действия
(CBC/NET)
Назначение средства измерений:
Дозаторы весовые дискретного действия CBC/NET (далее-дозаторы) предназначены для дозирования сыпучих материалов.
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 4
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 5
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 6
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным и полностью метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
весоизмерительный прибор |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SWA 2000 C |
—* |
С060602 |
—* |
—* |
* Примечание - И |
дентификационное наименование программного обеспечения, и алгоритм вы- |
числения цифрового идентификатора ПО не используется на устройствах при работе со встро-
енным ПО.
Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит пломбировка весоизмерительных датчиков с монтажом калибровочной перемычки, пломбировка весоизмерительного прибора и соединительной коробки.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «С».
Знак утверждения типа
Знак утверждения типананосится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе дозатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации», раздел 5 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия CBC/NET
-
1 ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»
-
2 ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»
-
3 Техническая документация фирмы «C.B.C. S.r.l.», Италия.
Поверка
Поверкаосуществляется в соответствии документом ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки» и разделом «Поверка» руководства по эксплуатации на дозаторы.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2.2 документа «Руководство по эксплуатации «Дозаторы весовые дискретного действия CBC/NET»
Основные средства поверки:
- Гири , соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009;
- Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышающим 1/3 предела допускаемого отклонения действительного значения массы дозы от среднего значения весового устройства поверяемого дозатора.
Изготовитель
«C.B.C. S.r.l.», Италия,
S.S. 75 Centrale Umbra, km 4, 190
06083 - Ospedalicchio di Bastia Umbra (PG)
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления и весового устройства.
ГУ представляет собой весовой бункер, подвешенный к опорной раме в виде металлического каркаса. Весовое устройство состоит из двух или трех тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного прибора SWA 2000 C (далее - прибор). В дозаторах применяются датчики Z6 (Госреестр № 15400-2013) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.
Дозаторы оснащены интерфейсом RS232/RS485 для связи с внешними периферийными устройствами.
Прибор выполняет функцию управления процессом загрузки материала в бункер методом грубой и тонкой подачи дозируемого материала. С помощью прибора осуществляется автоматическое или ручное управление процессом дозирования, аварийная остановка, а также настройка следующих режимов работы дозаторов:
-
- установка параметров для грубой и тонкой подачи дозируемого материала;
-
- установка номинальной массы дозы;
-
- настройка производительности;
-
- автоматическая установка нуля.
Общий вид дозаторов представлен на рисунке 1.

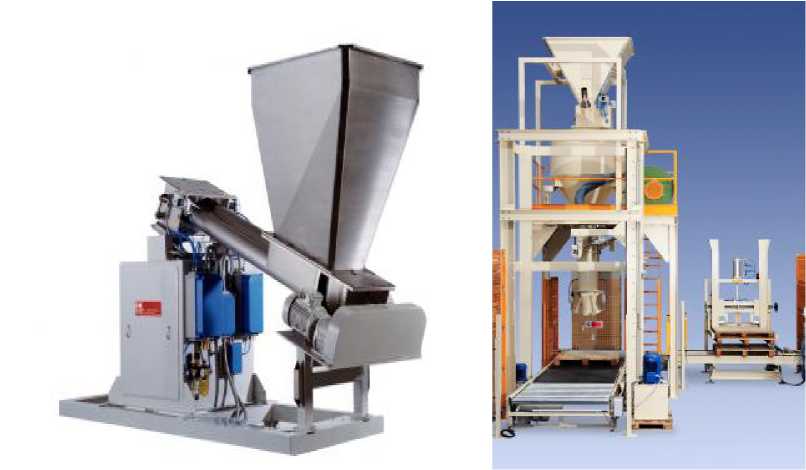

Рисунок 1.1 - Модификация с НПД до 60 кг Рисунок 1.2 - Модификация с НПД до 2000 кг
Рисунок 1 - Общий вид дозаторов

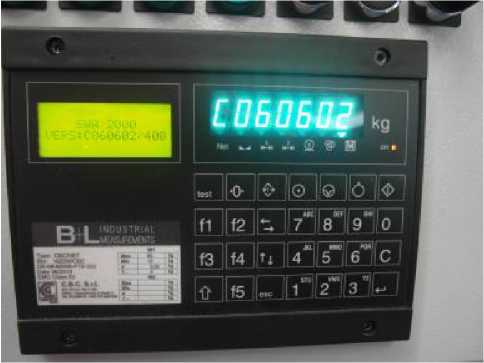

Рисунок 2- Внешний вид прибора SWA 2000 C
Принцип действия дозаторов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает на весоизмерительный прибор, в котором сигнал обрабатывается, и информация о массе дозируемого материала индицируется на цифровом табло.
На маркировочной табличке дозаторов указывают:
- обозначение типа дозаторов;
- класс точности;
- значения наибольшего и наименьшего пределов дозирования;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;
- серийный номер;
- знак утверждения типа.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака поверки

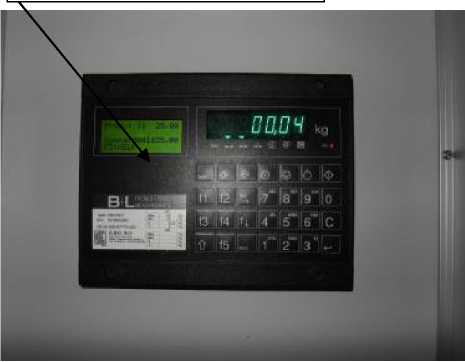

Рисунок 3.1- лицевая панель прибора SWA 2000 C

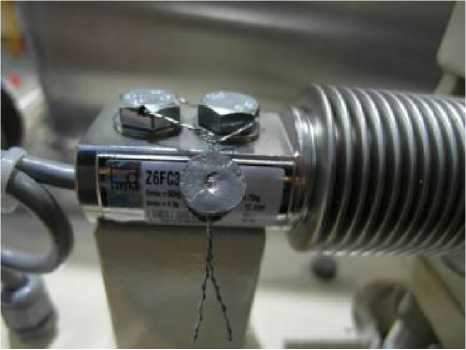

Рисунок 3.2 - Весоизмерительный датчик
(свинцовая пломба)
Рисунок 3.3- Дисплей (наклейка)
• | |||
X | |||

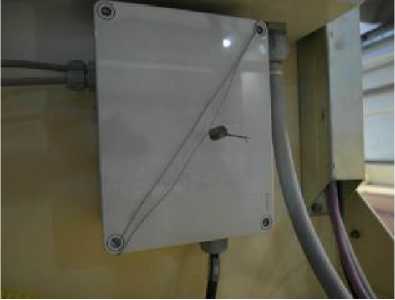

Рисунок 3.4 - Соединительная коробка
(свинцовая пломба)

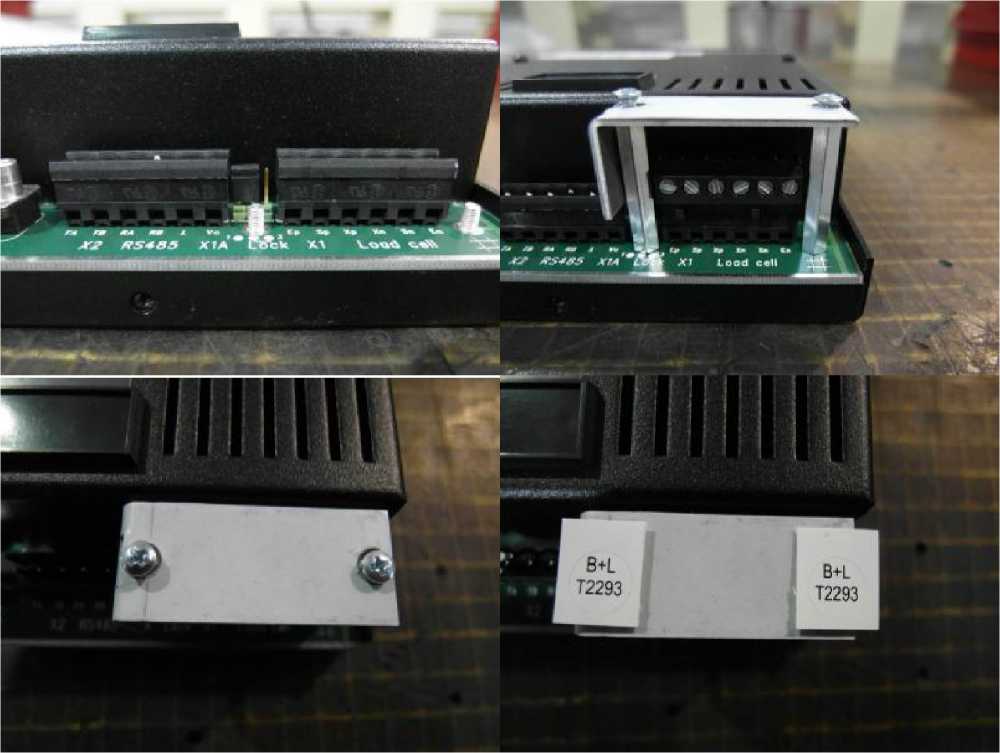

Рисунок 3.5 - Последовательность монтажа калибровочной перемычки на весоизмерительном приборе в месте подключения весоизмерительных датчиков
Рисунок 3 -Пломбировка от несанкционированного доступа
Дозаторы выпускаются в модификациях, отличающихся пределами дозирования, классом точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными размерами и имеют обозначение
CBC/NET -X1-X2-X3, где:
Х1 - тип питателя (G - гравитационная подача, C - шнековая подача, CC - двойная
шнековая подача, CV - вибропитатель, N-ленточная подача)
X2 - наибольший предел дозирования (кг);
X3 - количество датчиков
НАИМЕНОВАНИЕ |
КОЛИЧЕСТВО | |
1 |
Дозатор в сборе |
1 шт. |
2 |
Руководство по эксплуатации |
1 экз. |
Основные метрологические характеристики дозаторов представлены в таблице 2.
Таблица 2
№ |
Наименование технических характеристик |
Значения характеристик | |
CBC/ NET -...-60-... |
CBC/ NET -... -2000-... | ||
1 |
Наибольший предел дозирования (НПД), кг (N) |
30/60 |
600/1500/2000 |
2 |
Наименьший предел дозирования (НмПД), кг |
1 |
100 |
3 |
Дискретность задания номинального значения массы дозы и дискретность отсчета массы дозы, г |
10/20 |
200/500/1000 |
4 |
Класс точности по ГОСТ 10223-97*1 |
0,5/1 |
№ |
Наименование технических характеристик |
Значения характеристик | ||
CBC/ NET -...-60-... CBC/ NET -... -2000-... | ||||
5 |
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения для класса точности 0,5(1) по ГОСТ 10223-97*1: | |||
при первичной поверке или калибровке | ||||
Св. 1 до 10 кг включ. |
± 0,375 % (± 0,75 %) |
- | ||
Св. 10 до 15 кг включ. |
± 37,5 г (± 75 г) |
- | ||
Свыше 15 кг |
± 0,25 % (± 0,5 %) | |||
При поверке или калибровке в эксплуатации | ||||
Св. 1 до 10 кг включ. |
± 0,75 % (±1,5%) |
- | ||
Св. 10 до 15 кг включ. |
± 75 г(±15 г) |
- | ||
Свыше 15 кг |
± 0,5 % (± 1,0 %) | |||
6 |
Пределы допускаемых отклонений среднего значения массы дозы от номинального значения как при первичной поверке и калибровке, так и при поверке и калибровке в эксплуатации*2: | |||
Св. 1 до 10 кг включ. |
± 0,1875 % (± 0,375 %) | |||
Св. 10 до 15 кг включ. |
± 18,75 г (37,5) | |||
Свыше 15 кг |
± 0,125 % (±0,25%) | |||
7 |
Максимальная производительность, доз/ч |
2200 |
150 | |
8 |
Количество тензорезисторных датчиков, шт. |
2 или 3 |
3 или 4 | |
9 |
Габаритные размеры, мм, не более |
800x800x1500 |
2500x2500x7000 | |
10 |
Масса, кг, не более |
400 |
2500 |
Примечание - *1 Класс точности конкретного дозатора определяется при первичной поверке в зависимости от физических свойств дозируемого продукта;
*2значения в процентах вычисляют от номинального значения массы дозы.
Диапазон выборки массы тары весового устройства, % от НПД ...........................от 0 до 100
Диапазон рабочих температур, °С...................................................от минус 10 до плюс 40
Электрическое питание от аккумулятора постоянного тока с параметрами:
Время прогрева дозатора, мин, не более
