Номер по Госреестру СИ: 57382-14
57382-14 Антенны магнитные пассивные измерительные
(ETS Lindgren EMCO 6511)
Назначение средства измерений:
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитного поля.
Внешний вид.
Антенны магнитные пассивные измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2019
Номер записи - 147833
ID в реестре СИ - 370233
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, Модификаций нет, Антенна магнитная пассивная измерительная ETS Lindgren EMCO 6511, Антенна магнитная пассивная измерительная EMCO 6511, VLF, ETS Lindgren EMCO 6511,
Производитель
Изготовитель - Фирма "ETS Lindgren"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 69
Кол-во средств измерений - 20
Кол-во владельцев - 31
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 392 дн.
Приказы РСТ, где упоминается данный тип СИ
№610 от 2014.05.14 Об утверждении типов средств измерений (Регистрационный номерв Гос.реестре СИ 57379-14 по 57402-14,36267-14,57403-14 по 57407-14)
№1053 от 2017.05.24 О переоформлении свидетельства об утверждении типа средства измерений № 57382 "Блоки коррекции объема газа "Флуогаз-Т"" и внесении изменений в описание типа
№1997 от 2019.08.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№3399 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроэнергетика" (ТК 016)
Наличие аналогов СИ: Антенны магнитные пассивные измерительные (ETS Lindgren EMCO 6511)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57382-14 Антенны магнитные пассивные измерительные (ETS Lindgren EMCO 6511) Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
70143-18 Антенны магнитные активные ("АМА-30") Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК") (РОССИЯ г. Москва) |
|
57382-14 Антенны магнитные пассивные измерительные (ETS Lindgren EMCO 6511) Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
75843-19 Анализаторы спектра (СК4-БЕЛАН 240М, СК4-БЕЛАН 400М, СК4-БЕЛАН 500М) АО ПФ "ЭЛВИРА" (РОССИЯ г.Балашиха) |
|
57382-14 Антенны магнитные пассивные измерительные (ETS Lindgren EMCO 6511) Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
59033-14 Антенны измерительные рамочные (ЭЛ-01) ООО "Электронные измерительные системы" (РОССИЯ г.Нижний Новгород) |
Все средства измерений ООО "Электронные измерительные системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50199-12 |
Комплект эталонных антенн, EMCO 3121D Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57382-14 15.05.2019 |
Антенны магнитные пассивные измерительные, ETS Lindgren EMCO 6511 Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Антенны измерительные рамочные (ЭЛ-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЦУОРПУ "МЕТАКОМ СЕРВИС" (RA.RU.312082) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 17 | 0 | 15 | 0 | 13 | 0 | 11 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 13 | 1 | 0 | 11 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 43 | 0 | 39 | 0 | 16 | 0 | 16 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Антенны измерительные рамочные (ЭЛ-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
5547 | 5547 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
5547 | 5547 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
5547 | 5547 |
Знак утверждения типа
Знак утверждения типа» приведены на рисунке 1.
* - места пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Метрологические и технические характеристикиМетрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон частот, Гц |
от 200 до 5 • 106 |
|
Диапазон изменений коэффициента калибровки, дБ/м |
от 105 до 45 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
± 2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
598x380x127 |
|
Диаметр рамки, мм, не более |
560 |
|
Масса, кг, не более |
1,6 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
наносится типографским способом на титульный лист эксплуатационной документации и в виде голографической наклейки на диэлектрическое основание антенны.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к антеннам магнитным пассивным измерительным ETS Lindgren EMCO 6511-
1. ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
-
2. ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
-
3. Техническая документации фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 57382-14 «Инструкция. Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 фирмы «ETS Lindgren», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.02.2014 г.
Основные средства поверки:
-
- эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 200 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 6%.
Изготовитель
Фирма «ETS Lindgren», США.Arrow Point Drive, Cedar Park, Texas 78613.
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»), г. Москва.
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи,
ул. Комарова, д. 13.
Тел.: (495) 583-99-23, факс: (495) 583-99-48.
Конструктивно антенны представляют собой восьмивитковую рамку диаметром 560 мм, размещенную на диэлектрическом основании.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемной магнитной рамке, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

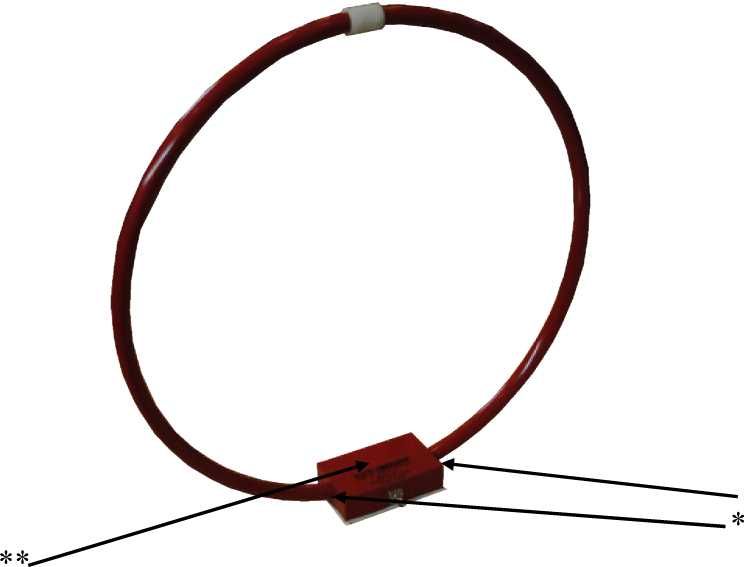

Внешний вид антенн, места пломбировки от несанкционированного доступа и место для нанесения наклейки «Знак утверждения типа» приведены на рисунке 1.
