Номер по Госреестру СИ: 50199-12
50199-12 Комплект эталонных антенн
(EMCO 3121D)
Назначение средства измерений:
Комплект эталонных антенн EMCO 3121D предназначен для высокоточных измерений напряженности электрического поля в диапазоне частот от 30 до 1000 МГц, калибровки и поверки измерительных антенн.
Внешний вид.
Комплект эталонных антенн
Рисунок № 1
Внешний вид.
Комплект эталонных антенн
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139590
ID в реестре СИ - 361990
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "ETS Lindgren"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплект эталонных антенн (EMCO 3121D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ETS Lindgren"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50199-12 |
Комплект эталонных антенн, EMCO 3121D Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57382-14 15.05.2019 |
Антенны магнитные пассивные измерительные, ETS Lindgren EMCO 6511 Фирма "ETS Lindgren" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Комплект эталонных антенн (EMCO 3121D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Комплект эталонных антенн (EMCO 3121D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист документа «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплекту эталонных антенн EMCO 3121D
ГОСТ 8.560-94 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
Поверка
Поверкаосуществляется в соответствии с документом «Комплект эталонных антенн EMCO 3121D. Методика поверки» EMCO 3121D МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27 февраля 2012 года.
Основные средства поверки
Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот 0,0003 — 1000 МГц. ГЭТ 45. СКО случайной погрешности S0 = 0,5 10-2 , НСП 1,5 10-2 при Р = 0 ,99; пределы допускаемой погрешности измерения КСВН на частотах до 1000 МГц ± 4 %.
Изготовитель
Фирма «ETS Lindgren», США 1301, Arrow point Drive, Cedar Park, TX 78613 USA. Телефон: 512.531.6400. Email: support@ets-lindgren.com.
Заявитель
Государственный региональный центр стандартизации метрологии и испытаний в Нижегородской области (ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ», ГЦИ СИ ФГУП «ВНИИФТРИ». Адрес: 141750, Московская обл., Солнечногорский район, п/о Менделеево. Телефон/факс: (495) 744 81 12. E-mail: office@vniiftri.ru.
Комплект эталонных антенн EMCO 3121D представляет собой набор из четырех дипольных антенн DB-1, DB-2, DB-3, DB-4.
Каждая антенна состоит из штатива, выход которого заканчивается высокочастотным соединителем N типа, а вход — симметрируюшим устройством с резьбовыми отверстиями для соединения с цилиндрическими электродами, образующими вибраторы.
Принцип действия дипольных антенн DB-1, DB-2, DB-3, DB-4 состоит в
преобразовании напряженности переменного электрического поля в переменное напряжение на выходе антенны.
Элементы антенн, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

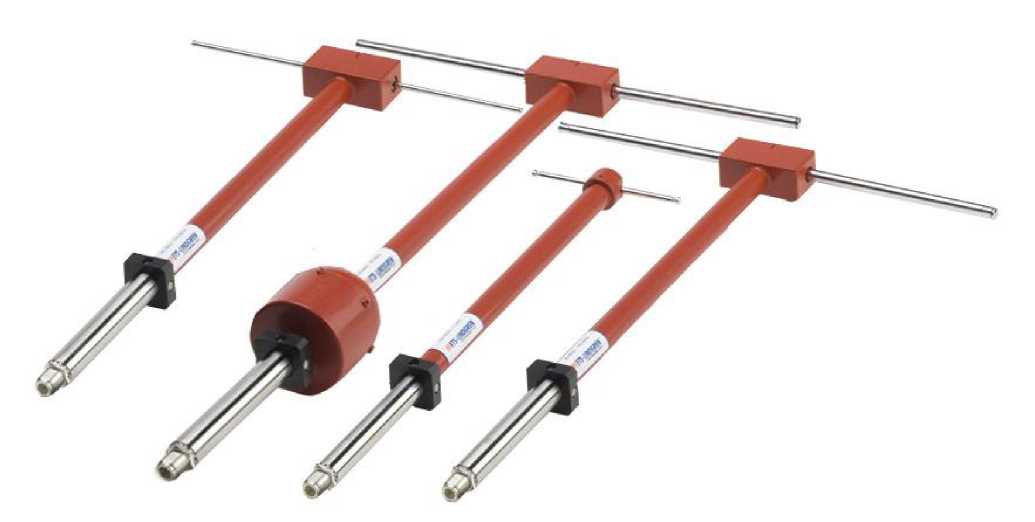

Рисунок 1 — Внешний вид комплекта эталонных антенн EMCO 3121D
симметрирующее устройство

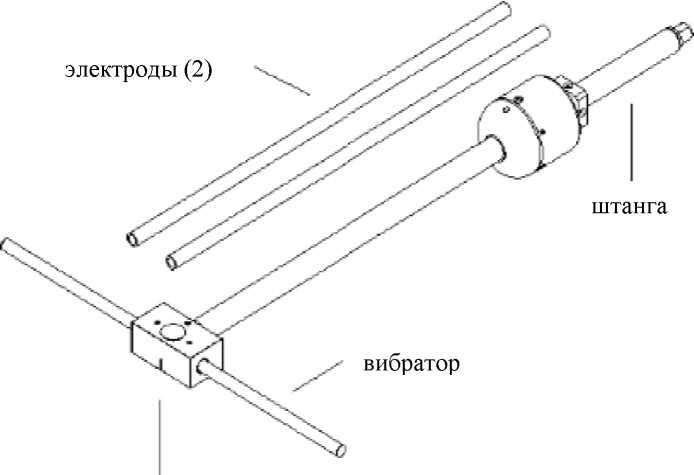

Рисунок 2 — Устройство дипольных антенн DB-1, DB-2, DB-3, DB-4
|
Диапазон рабочих частот, МГц
|
от 30 до 60; от 60 до 140; от 140 до 400; |
|
- антенны DB-4 Диапазон изменений коэффициента калибровки, дБ (1 м-1) |
от 400 до 1000. |
Пределы допускаемой погрешности коэффициента калибровки, дБ Номинальное выходное сопротивление, Ом КСВН на выходе штатного кабеля антенны относительно волнового сопротивления 50 Ом, не более Тип разъема Масса комплекта без укладки, кг, не более Габаритные размеры комплекта в укладке (длина х ширина х высота), мм, не более Рабочие условия применения: |
от минус 2 до 5; от 2,5 до 12; от 11 до 22; от 20 до 30. ± 1,0. 50. 2,0. N. 3,0. 750х500х240. |
|
от 5 до 40; до 90; |
- атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800).
