Номер по Госреестру СИ: 56526-14
56526-14 Установки для измерения кинематической вязкости автоматические
(AKV мод. AutoKV, RUV-2)
Назначение средства измерений:
Установки для измерения кинематической вязкости автоматические AKV модификации AutoKV, RUV-2 (далее - установки) предназначены для автоматического измерения кинематической вязкости прозрачных и непрозрачных жидкостей.
Внешний вид.
Установки для измерения кинематической вязкости автоматические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2019
Номер записи - 146848
ID в реестре СИ - 369248
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Poulten Selfe & Lee Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
№1350 от 2024.06.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Установки для измерения кинематической вязкости автоматические (AKV мод. AutoKV, RUV-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Poulten Selfe & Lee Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25809-03 |
Ареометры, BS 718 серии L50SP Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
4 года | |
|
36199-07 01.12.2012 |
Установки автоматические для измерения кинематической вязкости темных нефтепродуктов, HVV-6 Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
56526-14 13.02.2019 |
Установки для измерения кинематической вязкости автоматические, AKV мод. AutoKV, RUV-2 Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
56527-14 13.02.2019 |
Установки измерения вязкости автоматические, RPV Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
66476-17 26.01.2022 |
Установки измерения вязкости автоматические, RUV-2 Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Установки для измерения кинематической вязкости автоматические (AKV мод. AutoKV, RUV-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки для измерения кинематической вязкости автоматические (AKV мод. AutoKV, RUV-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установки модификации AutoKV и RUV-2 функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Лист № 2
Всего листов 4
Таблица 1
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО AutoKV/RUV |
RHEOTEKTM AutoKV/RUV |
3.7.5 |
не доступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист эксплуатационной документации и на панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерения изложены в руководстве по эксплуатации «Установки для измерения кинематической вязкости автоматические AKV модификации AutoKV, RUV-2».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для измерения кинематической вязкости автоматическим AKV модификации AutoKV, RUV-2
-
1. ГОСТ 8.025-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений вязкости жидкостей
-
2. ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний
-
3. ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
-
4. Международный стандарт ИСО 3105:1994 Вискозиметры стеклянные капиллярные для определения кинематической вязкости. Технические условия и инструкция по эксплуатации»;
-
5. Техническая документация фирмы «Poulten Selfe & Lee Ltd.», Великобритания
Поверка
Поверкаосуществляется по документу МП 2302-0071-2013 «Установки для измерения кинематической вязкости автоматические AKV модификации AutoKV, RUV-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2013 года.
Средства поверки:
- Государственные стандартные образцы вязкости типа ГСО РЭВ с погрешностью 0,2 %, выпускаемые по ТУ 4381-001-02566450-2000;
- термометры стеклянные ртутные для точных измерений типа ТР по ГОСТ 13646-68 с ценой деления 0,01°С.
Изготовитель
Фирма «Poulten Selfe & Lee Ltd.», Великобритания
Адрес: Russell House Burnham Business Park Burnham-on-Crouch Essex CM0 8TE United Kingdom, Tel: +44 (0) 1621 787100, Fax: +44 (0) 1621 787175
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.
Конструктивно установка состоит из термостата, вискозиметров по ИСО 3105, двух измерительных головок, системы промывки и сушки, соединительных кабелей, измерительного управляющего блока.
Установки позволяют работать с капиллярными вискозиметрами типа Уббелоде. Все капиллярные вискозиметры, используемые в установке, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.
Установки модификации AutoKV с сенсорным дисплеем и встроенным принтером имеют конфигурации (AutoKV-CS, AutoKV-RSS, AutoKV-DUAL), различающиеся наличием или отсутствием автоматической подачи пробы, внутренним охлаждением и количеством измерительных головок от двух до четырех при использовании двух термостатов.
Установка модификации RUV-2 включает в себя: термостат (один или два), 2 станции заливки пробы для автоматического режима и одну - для ручного режима, встроенную систему охлаждения; систему автоматической очистки.

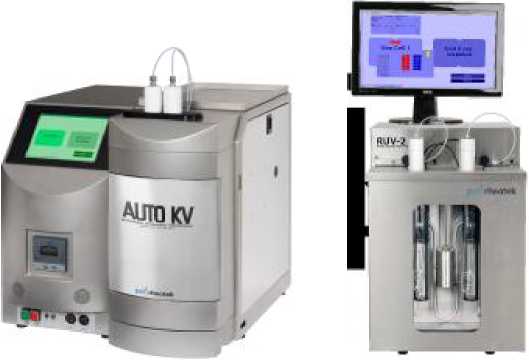

Рис.1 Вид установок AutoKV, RUV-2
Основной комплект включает:
Установка для измерения кинематической вязкости 1 шт.
автоматическая AKV мод. AutoKV (мод. RUV-2)
Руководство по эксплуатации 1 экз.
Методика поверки МП 2302-0071-2013 1 экз.
Таблица 2
|
Наименование характеристики |
Значение ха |
рактеристики |
|
1 |
2 |
3 |
|
Модификации |
AutoKV |
RUV-2 |
|
Диапазон измерений кинематической вязкости, мм2/с |
от 0,6 до 2000 | |
|
Пределы допускаемой относительной погрешности, % |
± 0,4 | |
|
Предел повторяемости результатов измерений вязкости,% |
0,1 | |
|
Разрешающая способность индикатора времени истечения, с |
0,001 | |
|
Объем пробы образца, мл |
12-15 |
18 |
|
Калиброванные температурные режимы термостата*, °С |
20 °C с охладителем, 40 °С, 50 °С, 80 °С, 100 °С | |
|
Пределы допускаемой абсолютной погрешности измерения и поддержания температуры в диапазоне (20-100)°C, °C |
± 0,02 | |
|
Вместимость ванны термостата, л |
3,5 |
11 |
|
Габаритные размеры (Д х Ш х В), мм, не более: |
720 х 640 х 650 |
400 х 600 х 611 |
|
Масса, кг, не более |
60 |
49 |
|
Интерфейс |
2 - USB |
USB |
|
Напряжение питания, В с частотой, Гц |
115/230 50 / 60 |
110/220 50 / 60 |
|
Потребляемая мощность, В^А |
1200 |
1500 |
|
Условия эксплуатации: диапазон температуры окружающей среды, °C диапазон относительной влажности при температуре 25 °C, % |
от 18 до 26 от 20 до 80 | |
|
Наработка на отказ, ч |
30000 | |
|
Срок службы, лет |
10 | |
*по запросу может быть произведена калибровка любого значения температуры в промежутке между этими значениями.
