Сведения о средстве измерений: 66476-17 Установки измерения вязкости автоматические

Номер по Госреестру СИ: 66476-17
66476-17 Установки измерения вязкости автоматические
(RUV-2)

Назначение средства измерений:
Установки измерения вязкости автоматические RUV-2 (далее - установки RUV-2) предназначены для автоматического измерения кинематической вязкости прозрачных и непрозрачных жидкостей.

сертификация программного обеспечения
Внешний вид. Установки измерения вязкости автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки измерения вязкости автоматические
Рисунок № 1
Внешний вид. Установки измерения вязкости автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки измерения вязкости автоматические
Рисунок № 2
Внешний вид. Установки измерения вязкости автоматические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки измерения вязкости автоматические
Рисунок № 3
Внешний вид. Установки измерения вязкости автоматические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Установки измерения вязкости автоматические
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.01.2022
Номер записи - 157933
ID в реестре СИ - 380333
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Poulten Selfe & Lee Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№129 от 2017.01.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Установки измерения вязкости автоматические (RUV-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Poulten Selfe & Lee Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25809-03

Ареометры, BS 718 серии L50SP
Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
4 года
36199-07
01.12.2012
Установки автоматические для измерения кинематической вязкости темных нефтепродуктов, HVV-6
Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
56526-14
13.02.2019
Установки для измерения кинематической вязкости автоматические, AKV мод. AutoKV, RUV-2
Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
56527-14
13.02.2019
Установки измерения вязкости автоматические, RPV
Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
66476-17
26.01.2022
Установки измерения вязкости автоматические, RUV-2
Фирма "Poulten Selfe & Lee Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установки измерения вязкости автоматические (RUV-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Установки измерения вязкости автоматические (RUV-2)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RheoVisc

Номер версии (идентификационный номер) ПО, не ниже

3.7.5

Цифровой идентификатор ПО

Недоступен

Установки RUV-2 функционируют под управлением встроенного компьютера со специальным программным обеспечением. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на лицевую панель термостата установки в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости;

ГОСТ Р 53708-2009 (ASTM D 445) Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости;

ГОСТ 32500-2013 Нефтепродукты. Вычисление индекса вязкости по кинематической вязкости при температурах 40 (С) и 100 (С)


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к установкам измерения вязкости автоматическим RUV-2

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей

Техническая документация фирмы «Poulten, Selfe & Lee Ltd.», Великобритания

Поверка

Поверка

осуществляется по документу МП 2302-0091-2016 «Установки измерения вязкости автоматические RUV-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2016 года.

Основные средства поверки:

  • - государственные стандартные образцы вязкости типа ГСО 8586-2004 РЭВ-2, ГСО 8599-2004 РЭВ-1000, ГСО 8603-2004 РЭВ-10000 с погрешностью ±0,2 %;

  • - вискозиметр Штабингера SVM-3000 (для измерений в диапазоне температуры от минус 40 до плюс 15 °С), регистрационный номер 45144-10;

  • - преобразователь сигналов ТС и ТП «ТЕРКОН», регистрационный номер 23245-08,

- термометр сопротивления эталонный ЭТС-100 - рабочий эталон 3-го разряда по ГОСТ 8.558-2009, диапазон от 0,01 до 660,323 °С;

- эталонный платиновый термометр сопротивления ЭТС-100 - рабочий эталон 3-го разряда по ГОСТ 8.558-2009, диапазон от минус 196 до 0 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.


Изготовитель


Фирма «Poulten, Selfe & Lee Ltd.», Великобритания
Адрес: Russell House Burnham Business Park Burnham-on-Crouch
Essex CM0 8TE United Kingdom
Tel: +44 (0) 1621 787100; Fax: +44 (0) 1621 787175

Заявитель


АО «Химреактивснаб»
ИНН 0276029920
Адрес: Россия, Башкортостан, 450006, г. Уфа, ул. Пархоменко, 156/2 (для писем: 450001, г. Уфа, а/я 2044)
Тел. (347) 292-10-10, 282-29-78, 282-99-86; E-mail: chrs@chemical.ru, www.chemical.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru; E-mail: info@vniim.ru

Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.

Установки RUV-2 представляют собой модульные системы, состоящие из нескольких узловых элементов. Конструктивно установка состоит из одного или двух термостатов со встроенными системами охлаждения/нагрева для измерений при пониженной или повышенной температуре, стеклянных вискозиметров по ИСО 3105 и измерительных головок. Внешние устройства и приспособления: бутыли для растворителей и остатков пробы, PC монитор и клавиатура. Управление процессом измерений от одной до четырех измерительных головок, заправочным отсеком и блоком очистки осуществляется при помощи измерительного управляющего блока. Печать результатов возможна посредством подключения внешнего принтера.

Все капиллярные вискозиметры, используемые в установке, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.

Установки RUV-2 имеют модификации, различающиеся количеством измерительных каналов и диапазоном воспроизведения температуры термостатами:

RUV-2 (2) - 2 измерительных канала в одном термостате;

RUV-2 (4) - 4 измерительных канала, 2 термостата;

RUV-2 LT (1) - 1 измерительный канал, термостат; RUV-2 LT (2) - 2 измерительных канала, 2 термостата;

RUV-2 MT (3) - 3 измерительных канала, 2 термостата, охватывающие весь рабочий диапазон температуры.

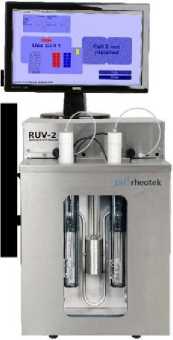

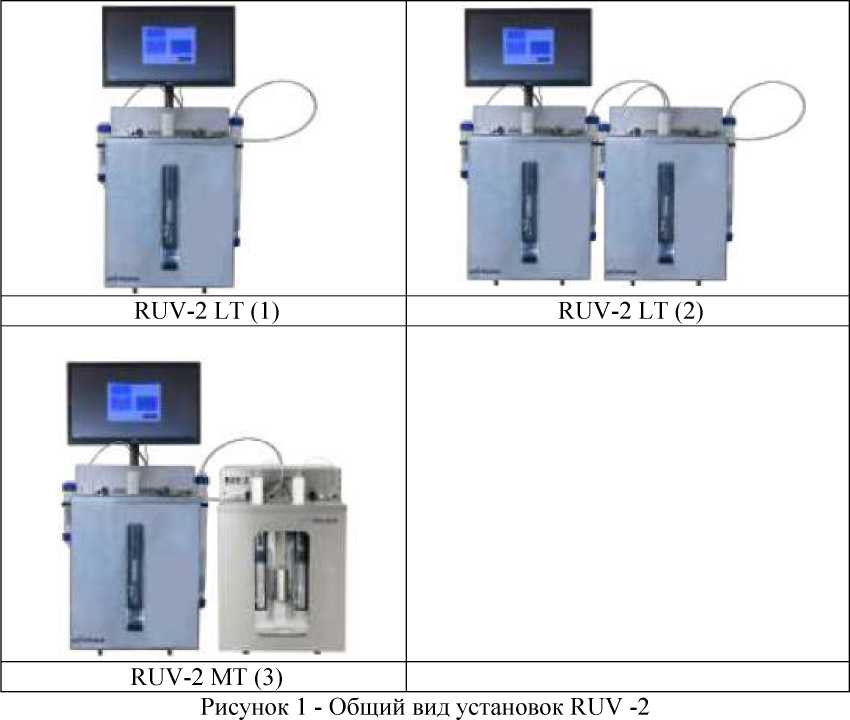

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Внешний вид. Установки измерения вязкости автоматические (RUV-2), http://oei-analitika.ru
Внешний вид. Установки измерения вязкости автоматические (RUV-2), http://oei-analitika.ru

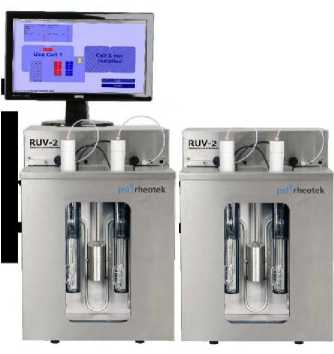

RUV-2 (2)

RUV-2 (4)

Внешний вид. Установки измерения вязкости автоматические (RUV-2), http://oei-analitika.ru

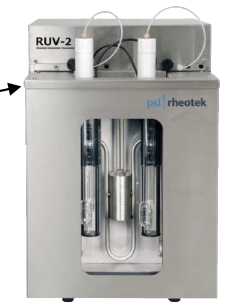

Пломба

Внешний вид. Установки измерения вязкости автоматические (RUV-2), http://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа


Таблица 4 -

Наименование

Обозначение

Количество

Установка

RUV-2

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 2302-0091-2016

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Модификации

RUV-2 (2)

RUV-2 (4)

RUV-2 LT(1) RUV-2 LT(2) RUV-2 MT(3)

Диапазон измерений кинематической вязкости, мм2

от 0,6 до 10 000

Пределы допускаемой относительной погрешности измерений кинематической вязкости, %

- при температуре

св. +15 до +100 °С,

±0,4

- при температуре св. -5 до +15 °С включ.,

±1,5

- при температуре от -40 до -5 °С включ.

±3,0

Предел допускаемой относительной повторяемости результатов измерений вязкости на ГСО, %

0,11

Разрешающая способность индикатора времени истечения, с, не более

±0,001

Диапазон воспроизведения температуры термостатами установок RUV-2, °С

от +20 до +100

от +20 до +100

от -40

до +40

от -40

до +40

от -40

до +100

Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, °C

±0,02

Пределы неоднородности температурного поля в рабочем объеме термостата, °С

±0,02

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Модификации

RUV-2 (2)

RUV-2 (4)

RUV-2 LT(1)

RUV-2 LT(2)

RUV-2 MT(3)

1

2

3

4

5

6

Напряжение питания, В с частотой, Гц

110/240

50/60

1

2

3

4

5

6

Потребляемая мощность,

1Е\, не более

600

1100

600

1100

Вместимость ванны

термостата, л

11

22

2,7

5,4

11 и 2,7 (для низко-температурной)

Объем пробы образца, мл

от 12 до 18

Г абаритные размеры (Д х Ш х В), мм, не более

400х600х

611

800х600х

611

400х600х

611

800х600х

611

800х600х

611

Масса, кг, не более

49

98

55

110

104

Интерфейс

USB

Условия эксплуатации: диапазон температуры окружающей среды, °C диапазон относительной влажности при температуре +25 °C, %

от+18 до +26

от 20 до 80

Средний срок службы, лет Наработка на отказ, ч

10

30 000
