Номер по Госреестру СИ: 56495-14
56495-14 Регистраторы безбумажные
(GX10, GX20, GP10, GP20)
Назначение средства измерений:
Регистраторы безбумажные GX10, GX20, GP10, GP20 (далее - регистраторы) предназначены для измерений напряжения постоянного тока, силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок, для измерений частотно-импульсных сигналов, для воспроизведения сигналов силы постоянного электрического тока, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.
Внешний вид.
Регистраторы безбумажные
Рисунок № 1
Внешний вид.
Регистраторы безбумажные
Рисунок № 2
Внешний вид.
Регистраторы безбумажные
Рисунок № 3
Внешний вид.
Регистраторы безбумажные
Рисунок № 4
Внешний вид.
Регистраторы безбумажные
Рисунок № 5

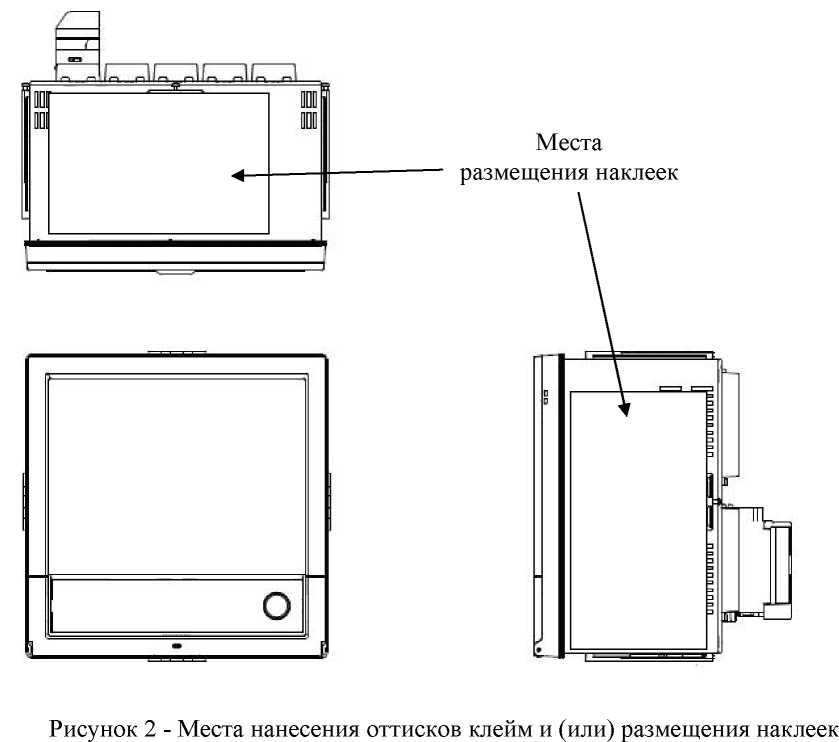

Внешний вид.
Регистраторы безбумажные
Рисунок № 6
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов . Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла . Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики регистраторов нормированы с учетов влияния на них БПО.
Для конфигурирования регистраторов и просмотра данных с помощью ПК используется прикладное программное обеспечение (ППО) SMARTDAC+ STANDARD.
Программные средства SMARTDAC+ STANDARD не имеют доступа к энергонезависимой памяти регистраторов и не позволяют заменять или корректировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии |
R1.01.01 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус регистратора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным GX10, GX20, GP10, GP20
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП 56495-14 «Регистраторы безбумажные GX10, GX20, GP10, GP20. Методика поверки» с изменением № 1, утверждённому ФГУП «ВНИИМС » 29.03.2016 г.Основные средства поверки: калибратор-вольтметр универсальный В1-28 (рег. № 10759-86) (в режиме воспроизведений силы постоянного тока Д1 = ±(0,006 %I + 0,002 %1м), в режиме воспроизведений напряжения постоянного тока Ди = ±(0,003 %U + 0,000 3%UM)); мера электрического сопротивления постоянного тока многозначная Р3026-1 (рег. № 8478-04) (диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,002/1,5-10-6); мультиметр цифровой прецизионный Fluke 8508A (рег. № 25984-14); калибратор электрических сигналов СА150 (рег. № 53468-13), частотомер электронно-счётный Ч3-63/1 (рег. № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус регистратора в соответствии с рисунком 2.
Изготовитель
«Yokogawa Electric China Co., Ltd.», Китай Юридический адрес: No.365 Xing Long Street, Suzhou Industrial Park, Jiangsu 215126, China
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Юридический адрес: Москва, 129090, Грохольский пер., д.13, стр.2
Тел. (495) 737-78-68/71; факс (495) 737-78-69, 933-85-49
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплее.
Регистратор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим сенсорным дисплеем, набором функциональных клавиш, USB-портом (опционально) и разъемом под SD-карту памяти на передней панели, а также слотами под модули ввода/вывода, разъемами для подключения электропитания, цепей сигнализации, интерфейсов RS-422A/485 и RS-232C и портами VGA (опционально, только для GX20 и GP20) и Ethernet с обратной стороны корпуса.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможность сохранения данных на SD-карте памяти. Данные, сохраненные на SD-карте, можно с помощью программы преобразования данных конвертировать в Excel, или текстовый формат ASCII, что облегчает процесс обработки данных на ПК. Прибор может быть подключен к сети Ethernet и поддерживает функции Веб-сервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Регистраторы могут осуществлять обмен данными по сетевым протоколам Modbus RTU, Modbus/TCP и EtherNet/IP.
Регистраторы различаются количеством подключаемых модулей ввода/вывода (см. таблицу 1). Поддерживаются модули аналогового ввода, аналогового вывода, импульсного ввода, дискретного ввода и дискретного вывода. Также имеется комбинированный модуль дискретного ввода/вывода. Каждый модуль аналогового ввода содержит 10 измерительных каналов, аналогового вывода - 4 канала, импульсного ввода - 10 каналов, дискретного ввода - 16 каналов, дискретного вывода - 6 каналов, дискретного ввода/вывода - 8 входных и 6 выходных каналов. Кроме того, регистраторы могут быть оснащены внешними блоками ввода/вывода GX60, к которым могут быть подключены аналогичные модули ввода/вывода (см. таблицу 1). К регистраторам GX10/GP10 максимально может быть подключен один внешний блок ввода/вывода, к регистраторам GX20/GP20 - до шести внешних блоков. Таким образом, максимально возможное число физических измерительных каналов, подключаемых к одному головному устройству (GX20 с шестью внешними блоками ввода/вывода), составляет 450 каналов.
Таблица 1 - Модели регистраторов и количество подключаемых модулей
Модель |
Максимальное количество подключаемых модулей |
GX10/GP10 |
3 |
GX20/GP20 |
10 |
Возможно подключение к регистраторам максимально до 6-ти внешних блоков ввода/вывода GX60.
Фотография общего вида регистраторов и внешнего блока ввода/вывода приведена на рисунке 1. Место нанесения знака поверки в виде наклейки приведено на рисунке 2.
в) GX60
а) GX10/GX20
б) GP10/GP20
Рисунок 1 - Общий вид регистраторов GX10/GP10, GX20/GP20 и внешнего блока вво-да/вывода GX60
Комплектность регистраторов представлена в таблице 5.
Таблица 5 - Комплектность
Название |
Кол-во |
Примечания |
Безбумажный регистратор GX10/GX20/GP10/GP20 |
1 |
Модель согласно заказу |
Запасные части и принадлежности в соответствии с заказом |
- |
- |
Монтажные кронштейны |
2 |
Для монтажа в панель |
Кабель питания (только для GP10/GP20) |
1 |
Тип согласно заказу |
Резиновое уплотнение для защиты от пыли и влаги |
1 |
Для монтажа одного устройства |
Стилус |
1 |
- |
SD-карта |
1 |
102444 Мб |
Руководство по эксплуатации |
1 |
- |
Методика поверки |
1 |
- |
Основные метрологические характеристики регистраторов приведены в таблице 3, технические характеристики приведены в таблице 4.
Таблица 3 - Метрологические характеристики
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс |
Время интегрирования АЦП - 1,67 мс | ||
Сигналы напряжения постоянного тока (DCV) | |||
от -20 до +20 мВ |
±(5Ч0-4^Х+0,012) мВ |
±(Г10-3^Х+0,04) мВ |
1 мкВ |
от -60 до +60 мВ |
±(5Ч0-4^Х+0,03) мВ |
±(г10-3^Х+0,15) мВ |
10 мкВ |
от -200 до +200 мВ |
±(Ь10-3^Х+0,4) мВ | ||
от -1 до +1 В |
±(5-10-4<Х+1,2-10’3) В |
±(Г10-3^Х+440-3) В |
100 мкВ |
от -2 до +2 В |
±(540ЛХ+1,240-3) В |
±(г10-3^Х+440-3) В | |
от -6 до +6 В |
±(540-4^Х+340-3) В |
±(1 • 10-3^Х+0,015) В |
1 мВ |
от -20 до +20 В |
±(5-10’4-Х+3-10’3) В |
±(Г10-3^Х+0,04) В | |
от -50 до +50 В |
±(5Ч0-4^Х+0,03) В |
±(г10-3^Х+0,15) В |
10 мВ |
Сигналы напряжения постоянного тока (стандартный сигнал) | |||
от 0,4 до 2 В |
±(5-10-4<Х+1,2-10’3) В |
±(Г10-3^Х+440-3) В |
100 мкВ |
от 1 до 5 В |
±(540-4^Х+340-3) В |
±(1 • 10-3^Х+0,015) В |
1 мВ |
Сигналы силы постоянного электрического тока | |||
от 0 до 20 мА |
±(340-3^Х+540-3) мА |
±(340-3^Х+0,09) мА |
1 мкА |
Сигналы силы постоянного электрического тока (стандартный сигнал) | |||
от 4 до 20 мА |
±(340-3^Х+540-3) мА |
±(340-3^Х+0,09) мА 1 мкА |
Продолжение таблицы 3
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс |
Время интегрирования АЦП - 1,67 мс | ||
Сигналы от термопар | |||
R: от 0 до 1760 °C |
±(15Ч0-4^Х+1) °C; R,S: ±2,2 °C при 0 °C < X < 800 °C; B: ±3 °C при 400 °C < X < 800 °C; не нормируется при X < 400 °C |
±(240-3^Х+6) °C; R,S: ±7,6 °C при 0 °C < X < 800 °C; B: ±11 °C при 400 °C < X < 800 °C; не нормируется при X < 400 °C |
0,1 °C |
S: от 0 до 1760 °C | |||
B: от 0 до 1820 °C | |||
К: от -270 до +1370 °C |
±(1540-4^Х+0,7) °C; ±(3540-4^Х+0,7) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(240-^Х+5) °C; ±(340-2^Х+5) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C | |
К: от -200 до +500 °C | |||
E: от -270 до +800 °C |
±(1540-^Х+0,5) °C; ±(3540-^Х+0,5) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(240-3^Х+4) °C; ±(240-2^Х + 4) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C | |
J: от -200 до +1100 °C | |||
Т: от -270 до +400 °C |
±(1540-^Х+0,5) °C; ±(3540-^Х+0,5) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(240-3^Х+2,5) °C; ±(240-2^Х+2,5) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C | |
N: от -270 до +1300 °C |
±(1540лХ+0,7) °C; ±(740-3^Х+0,7) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(340-3^Х+6) °C; ±(540-2^Х+6) °C при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
0,1 °C |
XK (L): от -200 до +600 °C |
±(2540-^Х+0,8) °C |
±(540-3^Х+4) °C | |
Сигналы от термопреобразователей сопротивления (RTD) | |||
Pt100: от -200 до +850 °C |
±(1540-^Х+0,3) °C |
±(3-10’3-Х+1,5) °C |
0,1 °C |
Pt100: от -150 до +150 °C |
0,01 °C | ||
Pt25: от -200 до +550 °C |
±(1540-^Х+0,8) °C |
±(340-3^Х+4) °C |
0,1 °C |
Pt50: от -200 до +550 °C |
±(340-3^Х+0,6) °C |
±(640-3^Х+3) °C | |
10M: от -200 до +200 °C |
±(240-3^Х+2) °C |
±(340-3^Х+6) °C |
Продолжение таблицы 3
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс |
Время интегрирования АЦП - 1,67 мс | ||
50M: от -200 до +200 °C |
±(1540-4^Х+0,6) °C |
±(340-3^Х+4) °C |
0,1 °C |
100M: от -200 до +200 °C |
±(1540-4^Х+0,3) °C |
±(3-10’3-Х+1,5) °C | |
46П: от -200 +550 °C |
±(340-3^Х+0,8) °C |
±(640-3^Х+4) °C | |
100М: от -200 до +600 °C |
±(1540-4^Х+0,3) °C |
±(340-3^Х+2) °C | |
Импульсные сигналы | |||
Открытый коллектор ВКЛ: 0,5 В пост. тока и менее ВЫКЛ: ток утечки 0,5 мА и менее |
±1 импульс (в рабочих условиях применения) Для модулей GX90XD: максимальная частота импульсов 250 Гц, минимально возможная длительность 2 мс Для модулей GX90XP: максимальная частота импульсов 20 кГц, минимально возможная длительность 25 мкс |
- | |
Сухой контакт ВКЛ: менее 200 Ом, ВЫКЛ: более 50 кОм | |||
Импульс напряжения 5 В постоянного тока (только для модулей GX90XP) | |||
Выходные сигналы силы постоянного электрического тока | |||
от 0 до 20 мА от 4 до 20 мА |
±0,1 % от диапазона измерений |
- | |
Примечания
|
Продолжение таблицы 3_________________________________________________________
Пределы Д/ допускаемой абсолютной погрешности измерения силы постоянного тока при этом определяются по формуле:
DU + DL. X "IR R 0
где Ди - пределы абсолютной погрешности измерения напряжения постоянного тока; Дй^ - пределы абсолютной погрешности измерения сопротивления резистора; R - номинальное значение сопротивления шунтирующего резистора;
X - измеренное значение силы постоянного тока.
-
5 Пределы допускаемой погрешности компенсации температуры холодного спая (при измерении температуры, больше или равной 0 °C и при уравновешенной температуре входных разъемов):
Тип K, E, J, T, N, XK (L): ±0,5 °C при (23±2) °C,
±0,7 ° от 0 до +50 °C,
±1 °C от минус 20 до плюс 60 °C;
Тип R, S: ±1,0 °C при (23±2) °C, ±1,4°C от 0 до +50°C,
±2 °C от минус 20 до плюс 60 °C;
Тип B: внутренняя компенсация фиксирована для 0 °C.
-
6 Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды на каждые 10°C при времени интегрирования 16,7 мс и выше:
±(0,05 % от измеренного значения + 0,05 % от диапазона измерений);
10М: ±(240-3^Х+0,1) °C.
Таблица 4 - Технические характеристики регистраторов
Параметры |
Значения | ||
нормальная область значений температуры окружающего воздуха |
(23 ±2) °С | ||
Рабочие условия применения |
температура окружающего воздуха |
от 0 до плюс 50 °С | |
относительная влажность при температуре |
от плюс 5 до плюс 40 °С |
от 20 до 80 % | |
от плюс 40 до плюс 50 °С |
от 10 до 50 % | ||
Питание |
переменного тока частотой 50 Гц ±2 % или 60 Гц ±2 % |
Напряжение |
от 90 до 132 В; от 180 до 264 В |
Потребляемая мощность |
не более 110 В-А | ||
Питание |
постоянного или переменного тока частотой 50 Гц ±2 % или 60 Гц ±2 % (только для GX10/GX20) |
Напряжение |
от 21,6 до 26,4 В |
Потребляемая мощность |
не более 76 В-А | ||
постоянного тока (только для GP10) |
Напряжение |
от 10 до 20 В | |
Потребляемая мощность |
не более 26 В-А |
Продолжение таблицы 4
Параметры |
Значения | |
Масса (без модулей ввода/вывода массой 0,3 кг каждый), кг |
GX10 |
2,1 |
GX20 |
6,2 | |
GP10 |
1,9 | |
GP20 |
5,7 | |
Масса с 6 установленными модулями ввода/вывода, кг |
GX60 |
3,2 |
Г абаритные размеры без модулей ввода/вывода (с модулями ввода/вывода), мм |
GX10 |
144x144x174 (144x144x225) |
GX20 |
288x288x169 (288x288x220) | |
GP10 |
144x168x197 (144x168x248) | |
GP20 |
288x318x197 (288x318x248) | |
Г абаритные размеры с модулями ввода/вывода, мм |
GX60 |
412,5x164,7x127,8 |
