Номер по Госреестру СИ: 30456-12
30456-12 Устройства сбора данных
(MX, MW)
Назначение средства измерений:
Устройства сбора данных серий МХ, MW предназначены для измерения сигналов напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также для регистрации, хранения и визуального представления на дисплее персонального компьютера измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.

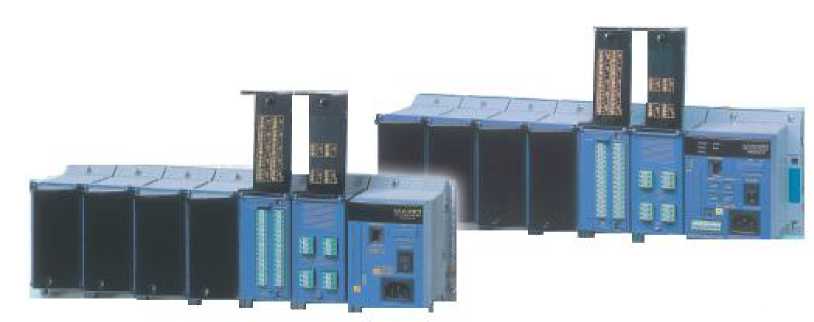

Внешний вид.
Устройства сбора данных
Рисунок № 1
Программное обеспечение
Программное обеспечение устройств МХ, MW можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер. Для устройств MW внешнее программное обеспечение не требуется. Визуализация измерительных процессов осуществляется при помощи стандартных программ, например, Windows Internet Explorer, версии не ниже 7.
ВПО устанавливается в энергонезависимую память измерительных и основного модулей устройств в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

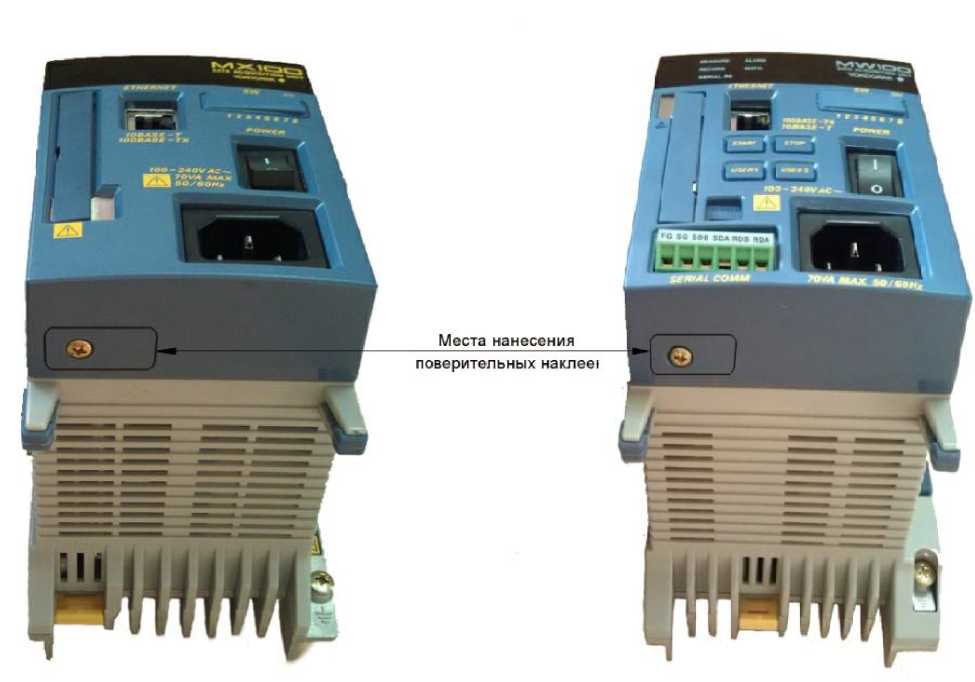

Рисунок 2 - Схема пломбирования устройств MX, MW
Метрологические характеристики измерительных модулей, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение «MX100 Standard» (MX180), «MW100 Viewer» (MW180) и «MXLOGGER» (WX103) позволяют осуществлять контроль и управление устройствами MX и MW, а так же производить обработку полученных данных. На метрологические характеристики измерительных модулей внешнее программное обеспечение влияния не оказывает.
Идентификационные данные перечисленных выше программ приведены в таблице1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
ВПО |
- |
R1.03 и выше |
не используется | |
MX100 Standard |
MX180 |
R3.02.01 и выше | ||
MW100 Viewer |
MW180 |
R3.02.01 и выше | ||
MXLOGGER |
WX103 |
R2.08.01 и выше |
Программное обеспечение не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на устройства сбора данных серий МХ, MW методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены документе «МХ100. Устройство сбора данных. Руководство по эксплуатации» IM MX100-02E.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к устройствам сбора данных МХ/MWГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования
и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»(ООО «Иокогава Электрик СНГ»)
Адрес: Москва, 129090, Грохольский пер., д.13, стр.2,
Тел. (095) 737-78-68/71,
факс (095) 737-78-69, 933-85-49,
E-mail: yru@ru.yokogawa.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».Устройства сбора данных серий МХ, MW (далее - устройства МХ, MW) состоят из основных модулей MX100 или MW100, оснащенных портом Ethernet, присоединяемых аналоговых и цифровых модулей ввода (до 10 каналов), аналоговых (до 8 каналов) и цифровых (до 10 каналов) модулей вывода и базовой панели, используемой для подключения и соединения модулей.
Основной модуль МХ100 или MW100 обеспечивает функции питания и управления каждым модулем ввода/вывода, связи с персональным компьютером, сохранения информации об измеряемых параметрах на карте памяти CF при сбоях в связи.
Основные различия между устройствами MW и MX:
-
- возможность управления устройством MW посредством Web интерфейса, что исключает необходимость использования специализированного ПО;
-
- расширенные сетевые возможности устройств MW по сравнению с MX;
-
- общее максимальное количество каналов системы из нескольких устройств составляет для MX -1200 (20 устройств х 6 модулей х 10 каналов), для MW - 360 (6 устройств х 6 модулей х 10 каналов).
Рисунок 1 - Внешний вид устройств MX, MW
Комплект поставки согласно таблице 4. Таблица 4
Наименование |
Код |
- основной модуль |
MX100, MW100 |
- модуль ввода/вывода |
MX1xx |
Клеммы, клеммные колодки |
7720xx |
Кабели соединительные |
772ххх-ххх |
Кабель питания |
A1009WD |
Адаптер для карты Флэш памяти |
772090 |
Карта Флэш памяти |
77209х |
Шунтирующий резистор |
438xxx, 415xxx |
Программное обеспечение |
MXxxx, WXxxx, MWxxx |
Руководство пользователя |
Таблица2 - Основные технические характеристики устройств МХ, MW.
Диапазон измерений |
Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более |
Пределы допускаемой основной погрешности при времени интегрирования 1,67мс |
Единица наименьшего разряда цифровой индикации |
Каналы ввода: | |||
от минус 20 до плюс 20 мВ |
± (0,05% Х + 5 мкВ) |
± (0,1% Х + 25 мкВ) |
1 мкВ |
от 0 до 60 мВ |
± (0,05% Х + 20 мкВ) |
± (0,1% Х + 100 мкВ) |
1 мкВ |
от минус 60 до плюс 60 мВ |
± (0,05% Х + 20 мкВ) |
± (0,1% Х + 100 мкВ) |
10 мкВ |
от минус 200 до плюс 200 мВ | |||
от минус 1 до плюс 1 В |
± (0,05% Х + 200 мкВ) |
± (0,1% Х + 1 мВ) |
100 мкВ |
от минус 2 до плюс 2 В |
± (0,05% Х + 500 мкВ) |
± (0,1% Х + 1 мВ) |
100 мкВ |
от 0 до 6 В |
± (0,05% Х + 2 мВ) |
± (0,1% Х + 10 мВ) |
100 мкВ |
от минус 6 до плюс 6 В |
± (0,05% Х + 2 мВ) |
± (0,1% Х + 10 мВ) |
1 мВ |
от минус 20 до плюс 20 В | |||
от минус 100 до плюс 100 В |
± (0,05% Х + 20 мВ) |
± (0,1% Х + 100 мВ) |
10 мВ |
ТП типов S, R: от 0 до 1760 °С |
в диапазоне от 0 до 100 °С ± 3,7 °С в диапазоне свыше 100 до 300 °С ± 1,5 °С свыше 300°С ± (0,05% Х + 1,0 °С) |
в диапазоне от 0 до 100 °С ± 10,0 °С в диапазоне свыше 100 до 300 °С ± 5,0 °С свыше 300°С ± (0,1% Х + 4,0 °С), |
0,1 °С |
ТП типа B: от 0 до 1820 °С |
менее 400 °С погрешность не нормируется в диапазоне от 400 до 600 °С ± 2 ° С свыше 600°С ± (0,05% Х + 1,0 °С) |
менее 400 °С погрешность не нормируется в диапазоне от 400 до 600°С ± 7 °С свыше 600°С ± (0,1% Х + 4,0 °С) |
0,1 °С |
ТП типа K: от минус 200 до плюс 1370 °С |
в диапазоне от минус 200 до минус 100°С ± (0,05% Х + 1,0 °С) свыше минус 100 °С ± (0,05% Х + 0,7 °С) |
в диапазоне от минус 200 до минус 100°С ± (0,1% Х + 6,0 °С) свыше минус 100 °С ± (0,1% Х + 3,5 °С) |
0,1 °С |
Продолжение таблицы 2
Диапазон измерений |
Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более |
Пределы допускаемой основной погрешности при времени интегрирования 1,67мс |
Единица наименьшего разряда цифровой индикации |
ТП типа E: от минус 200 до плюс 800 °С | |||
ТП типа T, U: от минус 200 до плюс 400 °С |
± (0,05% Х + 0,5 °С) |
в диапазоне от минус 200 до минус 100 °С ±(0,1% Х + 5 °С) свыше минус 100 °С ± (0,1% Х + 2,5 °С) |
0,1 °С |
ТП типа J: от минус 200 до плюс 1100 °С |
в диапазоне от минус 200 до минус 100 °С ± (0,05% Х + 0,7 °С) свыше минус 100 °С ± (0,05% Х + 0,5 °С) |
0,1 °С | |
ТП типа L: от минус 200 до плюс 900 °С | |||
ТП типа N: от 0 до 1300 °С |
± (0,05% Х + 0,7 °С) |
± (0,1% Х + 3,5 °С) |
0,1 °С |
ТП типа W: от 0 до 2315 °С |
± (0,05% Х + 1 °С) |
± (0,1% Х + 7 °С) |
0,1 °С |
ТС типа Pt100: от минус 200 до плюс 600 °С |
± (0,05% Х + 0,3 °С) |
± (0,1% Х + 1,5 °С) |
0,1 °С |
ТС типа JPt100: от минус 200 до плюс 550 °С |
0,1 °С | ||
ТС типа Pt100: от минус 140 до плюс 150 °С |
± (0,05% Х + 0,3 °С) |
± (0,1% Х + 1,5 °С) |
0,01 °С |
ТС типа JPt100: от минус 140 до плюс 150 °С |
0,01 °С | ||
ТС типа Ni100, Ni 120 от минус 60 до плюс 180 °С |
± (0,05% Х + 0,3 °С) |
± (0,1% Х + 1,5 °С) |
0,1 °С |
ТС типа Pt50: от минус 200 до плюс 500 °С |
0,1 °С | ||
Пределы допускаемой основной абсолютной погрешности по каналам вывода: | |||
от минус 10 (11) до плюс 10 (11) В |
± 0,02 В | ||
от 0 до 20 (22) мА |
± 0,04 мА |
Примечания к таблице 2:
ТП - термопара;
ТС - термопреобразователь сопротивления;
Х - Значение измеряемой величины1/100 %;
лист 5 всего листов 6 Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Погрешность внутренней компенсации температуры холодного спая для термопар типа R, S, B, W - ± 1,0 °C, для K, J, E, T, N, L, U - ± 0,5 °C
Пределы допускаемой дополнительной погрешности по каналам ввода и вывода от воздействия температуры окружающей среды на каждые 10 °C: ± (0,05 % Х + 0,05 % Y), Y - ( диапазон )/100 %.
Рабочие условия применения устройств сбора данных приведены в таблице 3. Таблица 3
Наименование параметра |
серия MX |
серия MW |
Температура окружающей среды |
от 0 до 50 °С |
от минус 20 до плюс 60 °С когда не используются модули МХ120 или МХ125 |
от минус 20 до плюс 50 °С когда используются модули МХ120 или МХ125 | ||
Нормальная температура окружающей среды |
23 ± 2 °С | |
Относительная влажность воздуха |
от 20 до 80 % без конденсации влаги | |
Атмосферное давление |
от 84 до 104 кПа | |
Напряжённость внешнего магнитного поля |
не более 400 А/м | |
Температура транспортирования и хранения |
от минус 25 до плюс 60 °С | |
Напряжение питания |
от источника переменного тока напряжением от 90 до 250 В частотой 50/60 Гц ± 2 %. | |
Потребляемая мощность |
70 В^А (при использовании 6-ти модулей) |
