Номер по Госреестру СИ: 56232-14
56232-14 Контрольно-проверочная аппаратура
(Кварц Н)
Назначение средства измерений:
Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н»)
предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 0С (приведённого давления), и показателя негерметичности в гермоотсеках.
Внешний вид.
Контрольно-проверочная аппаратура
Рисунок № 1
Внешний вид.
Контрольно-проверочная аппаратура
Рисунок № 2
Внешний вид.
Контрольно-проверочная аппаратура
Рисунок № 3
Внешний вид.
Контрольно-проверочная аппаратура
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 23.01.2019
Номер записи -
ID в реестре СИ - 368899
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Кварц Н,
Производитель
Изготовитель - ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК)
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№40 от 2014.01.22 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56233-14,56234-14,56232-14,56235-14 по 56247-14)
Наличие аналогов СИ: Контрольно-проверочная аппаратура (Кварц Н)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56096-13 30.12.2018 |
Преобразователи первичные, Кварц ПП ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
56232-14 23.01.2019 |
Контрольно-проверочная аппаратура, Кварц Н ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
60411-15 28.02.2025 |
Датчики, Кварц ТМ ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) (РОССИЯ г.С.-Петербург) |
ОТ МП |
5 лет |
|
77862-20 17.03.2025 |
Преобразователи первичные, Кварц ПП ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) (РОССИЯ г.С.-Петербург) |
ОТ МП |
5 лет |
|
78324-20 29.05.2025 |
Контрольно-проверочная аппаратура, Кварц Н ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Кто поверяет Контрольно-проверочная аппаратура (Кварц Н)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 0 |
Стоимость поверки Контрольно-проверочная аппаратура (Кварц Н)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6780 | 7194 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7608 | 7194 |
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления процессом измерения частоты импульсных сигналов, поступающих на пульт с НИИ, обработки результатов измерений, вычисления значений абсолютного давления, температуры, приведённого давления и показателя негерметичности, сохранения результатов измерений и вычислений на жестком диске.
НО состоит из системной и прикладной частей.
К системной части НО относятся: операционная система Windows XP, интегрированная среда разработки Delphi для создания приложений для Microsoft Windows, драйвера для платы PCI8554 фирмы Adlink и динамической библиотеки PCI-Dask.dll для взаимодействия с платой из прикладной программы.
Прикладная часть состоит из НО «02070097.00165-01».
НО «02070097.00165-01» реализует функции ПО пульта.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
02070097.00165-01 |
KvarzTM.exe |
v.1.21.0.0 |
F2479A8EAEA1960C 10A4F23BDAEF3744 |
MD5 |
|
PCI-Dask.dll |
PCI-Dask.dll |
v.4.29.11.225 |
020AC25E56B6F5CC CD67B936F929676A |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель пульта любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы КПА «Кварц Н», и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Контрольно-проверочная аппаратура «Кварц Н». Руководство по эксплуатации. Т74.078.091 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контрольнопроверочной аппаратуре «Кварц Н»
-
1 ГОСТ РВ 20.39.304-98.
-
2 Контрольно-проверочная аппаратура «Кварц Н». Технические условия. Т74.078.091ТУ.
Поверка
Поверкаосуществляется по документу Т74.078.091 МП«Инструкция. Контрольно-проверочная аппаратура «Кварц Н». Методика поверки.», утвержденному ГЦИ СИ ФГУП
«ВНИИФТРИ» 10 апреля 2013 г. и ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30 октября 2013 г.
Основные средства поверки:
-
- генератор импульсов АКИП-3304 (рег. № 43317-09): диапазон периода (частоты) выходного сигнала от 20 нс до 10000 с (от 50 МГц до 0,1 МГц), пределы допускаемой погрешности установки временных параметров ± 540"5;
-
- частотомер электронно-счетный Ч3-81 (рег. № 27323-04): диапазон измерений частоты от 0,1 Гц до 2,5 ГГц, пределы допускаемой относительной погрешности внутреннего кварцевого генератора ±1-10’7.
Изготовитель
Федеральное государственное автономное научное учреждение «Центральный научноисследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)
Юридический (почтовый) адрес: 194064, г. Санкт-Петербург, Тихорецкий пр., 21 Тел/факс: (812) 552-74-05, 552-01-10/556-36-92 e-mail: rtc@rtc.ru; http://www.rtc.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
E-mail: office@vniiftri.ru;
Принцип действия КПА «Кварц Н» заключается в измерении частоты выходных сигналов ПИП (не входящих в состав КПА «Кварц Н»), пропорциональных температуре и давлению, обработке результатов измерений и индикации контролируемых значений температуры, абсолютного давления, приведённого давления воздуха и показателя негерметичности (отношение разности двух значений приведённого давления ко времени, прошедшему между двумя измерениями).
Конструктивно КПА «Кварц Н» состоит из пульта наземного контроля и негерметичности (далее - пульт) на основе портативной персональной ЭВМ ЕС1866, блока сопряжения, принтера и источника бесперебойного питания (ИБП). КПА «Кварц Н» имеет интерфейс RS 232 для приема выходных сигналов ПИП.
В качестве первичных измерительных преобразователей температуры и давления используются датчики «Кварц ТМ» (Т72.832.036 ТУ) или первичные преобразователи (Т73.036.014 ТУ).
По условиям эксплуатации КПА «Кварц Н» соответствует группе 1.1 по ГОСТ РВ 20.39.304-98.

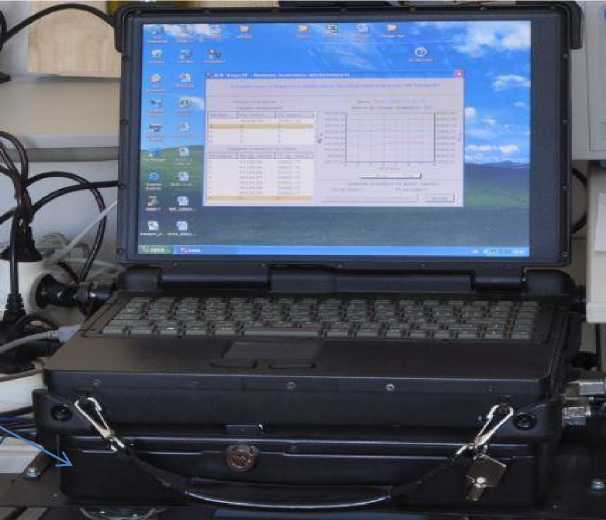

Внешний вид КПА «Кварц Н» представлен на рисунке 1.
Схема пломбировки КПА «Кварц Н» от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид КПА «Кварц Н»
Место пломбирования от несанкционированного доступа
Замок от несанкционированного доступа
Рисунок 2 - Схема пломбировки КПА «Кварц Н» от несанкционированного доступа
Комплект поставки КПА «Кварц Н» приведен в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Количество на комплект |
|
Пульт наземного контроля давления и негерметичности |
Т72.702.127 |
1 |
|
Блок сопряжения |
Т73.669.017 |
1 |
|
Источник бесперебойного питания Back Pro 600 Plus |
- |
1 |
|
Принтер HP LaserJet 1018 (CB419A) |
- |
1 |
|
Комплект кабелей соединительных |
Т74.069.173 |
1 |
|
Комплект ЗИП |
Т74.070.119 |
1 |
|
Наименование |
Обозначение |
Количество на комплект |
|
Руководство по эксплуатации |
Т74.078.091 РЭ |
1 |
|
Методика поверки |
Т74.078.091 МП |
1 |
|
Формуляр |
Т74.078.091 ФО |
1 |
|
Машина вычислительная электронная персональная портативная ЕС 1866. Руководство по эксплуатации |
ПИРШ.466215.005 РЭ |
1 |
|
Машина вычислительная электронная персональная портативная ЕС 1866. Формуляр |
ПИРШ.466215.005 ФО |
1 |
|
Программное обеспечение |
- |
2 CD |
КПА «Кварц Н» приведены в таблице
2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений частоты импульсов, кГц |
от 25 до 50 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсов |
± 240-6 |
|
Время непрерывной работы, ч, не более |
8 |
|
Выходное напряжение постоянного тока для питания ПИП, В |
5 ± 0,1 |
|
Параметры электропитания: напряжение переменного тока, В частота переменного тока, Гц |
220 ± 22; 50,0 ± 0,5 |
|
Потребляемая мощность, В. А, не более |
500 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: пульт блок сопряжения |
380 х 340 х 200 230 х 148 х 100 |
|
Масса, кг, не более: пульт блок сопряжения |
14 0,9 |
|
Рабочие условия эксплуатации:
|
от 5 до 35 от 30 до 80 93,3 до 106,7 |
