Сведения о средстве измерений: 60411-15 Датчики

Номер по Госреестру СИ: 60411-15
60411-15 Датчики
("Кварц ТМ")

Назначение средства измерений:
Датчики «Кварц ТМ» (далее - Кварц ТМ) предназначены для измерений давления и температуры в гермоотсеках (ГО) и выдачи сигналов в систему телеметрии или в наземную аппаратуру.

сертификация программного обеспечения
Внешний вид. Датчики, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики
Рисунок № 1
Внешний вид. Датчики, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 28.02.2030
Номер записи -
ID в реестре СИ - 373685
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики ("Кварц ТМ")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
60411-15
28.02.2030
Датчики, "Кварц ТМ"
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК) (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
77862-20
17.03.2030
Преобразователи первичные, "Кварц ПП"
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК) (РОССИЯ г. Санкт-Петербург)
ОТ
МП
5 лет
78324-20
29.05.2030
Контрольно-проверочная аппаратура, "Кварц Н"
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК) (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики ("Кварц ТМ")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики ("Кварц ТМ")

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части ПО Кварц ТМ указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Cal 041.bin

Номер версии (идентификационный номер) ПО

v.1.21.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

447FFAA21FDEC481EE020AAD1F4A3E3E

Алгоритм вычисления цифрового идентификатора

MD5

Влияние метрологически значимой части ПО на метрологические характеристики Кварц ТМ не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО Кварц ТМ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Конструкция Кварц ТМ исключает возможность несанкционированного влияния на ПО Кварц ТМ и измерительную информацию.


Знак утверждения типа

Знак утверждения типа

наносится на кожух Кварц ТМ любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы Кварц ТМ, и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Датчики «Кварц ТМ». Руководство по эксплуатации. Т72.832.036 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчику «Кварц ТМ»

1. Датчики «Кварц ТМ». Технические условия. Т72.832.036 ТУ.

Поверка

Поверка

осуществляется в соответствии с документом Т72.832.036 МП «Инструкция. Датчики «Кварц ТМ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в феврале 2015 г.

Основные средства поверки:

  • - манометр абсолютного давления ВК-316М (рег. №31236-11); диапазон измерений абсолютного давления от 1,333 до 106,67 кПа (от 10 до 800 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений ± 266,6 Па (±2 мм рт. ст.);

  • - термометр ртутный стеклянный лабораторный ТЛ-6М (рег. № 298-92); диапазон измерений температуры от 0 до 55 °С, пределы допускаемой абсолютной погрешности измерений ± 0,5 °С;

  • - источники питания постоянного тока Б5-71/2-ПРО (рег. №42467-09); диапазон установки выходного напряжения постоянного тока от 0,2 до 50 В, пределы допускаемой абсолютной погрешности установки и измерений выходного напряжения ± 0,2 В;

  • - вольтметр универсальный В7-78/1 (рег. № 52147-12); диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности измерений постоянного напряжения ± 0,008 %, диапазон измерений постоянного тока от 0 до 3 А, пределы допускаемой относительной погрешности измерений постоянного тока ± 0,14 %;

  • - измеритель температуры двухканальный прецизионный МИТ 2.05 (рег. № 29933-05); диапазон измерений температуры от минус 200 до 500 °С, пределы допускаемой основной абсолютной погрешности измерений ± 0,004 °С,

  • - термометр сопротивления платиновый вибропрочный ПТСВ-2К (рег. № 23040-07); диапазон измерений температуры от минус 260 до 660 °С, доверительная погрешность термометров при доверительной вероятности 0,95: ± 0,03 °С

  • - калибратор-контроллер давления PPC (рег. № 27758-08); диапазон измерений и воспроизведения абсолютного давления от 2 кПа до 10 МПа, пределы допускаемой основной относительной погрешности при измерении и воспроизведении ± 0,01 %;

  • - контрольно-проверочная аппаратура «Кварц Н» (рег. № 56232-14); диапазон измерений частоты импульсов от 25 до 50 кГц; пределы допускаемой относительной погрешности измерений частоты импульсов ± 2Ч0"4 %;

  • - камера тепла, холода, влаги VC 7018, диапазон температуры от минус 70 оС до 180 0С, влажность от 10 до 98 % в диапазоне от 10 до 90 оС


Изготовитель


Федеральное государственное автономное научное учреждение «Центральный научноисследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК)
Юридический (почтовый) адрес: 194064, г. Санкт-Петербург, Тихорецкий пр., 21 Тел/факс: (812) 552-74-05, 552-01-10/556-36-92
e-mail: rtc@rtc.ru; http://www.rtc.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес:  141570, Московская область, Солнечногорский район, п/о
Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru

Принцип действия Кварц ТМ основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.

Конструктивно Кварц ТМ состоит из следующих составных частей: блок обработки и преобразования сигналов (далее - БОПС); преобразователь первичный «Кварц ПП» (далее - ПП);

кабель сигнальный.

ПП закреплен на корпусе БОПС. Электрически они соединены кабелем сигнальным. На передней панели БОПС кроме соединителя для подключения ПП установлены соединители для подключения к системе питания, системе телеметрии и КПА «Кварц Н».

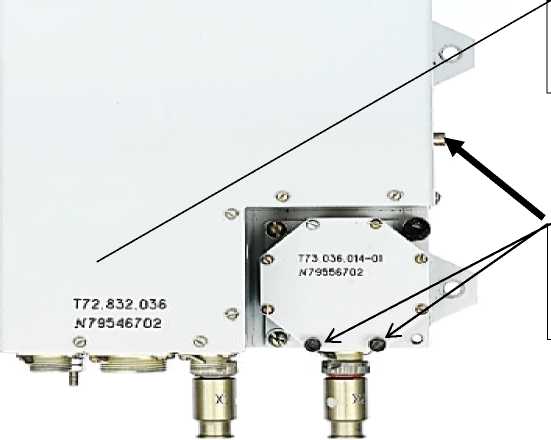

Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа представлен на рисунке 1.

Внешний вид. Датчики (

Место пломбирования от

несанкционированного доступа

Место нанесения знака

■с.

утверждения типа

Внешний вид. Датчики (

Рисунок 1 - Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа


Комплект поставки Кварц ТМ приведена в таблице 3. Таблица 3

Наименование, тип

Обозначение

Количество на комплект

Датчик «Кварц ТМ»

Т72.832.036

1

Руководство по эксплуатации

Т72.832.036РЭ

1

Методика поверки

Т72.832.036 МП

1

Формуляр

Т72.832.036 ФО

1

Датчик «Кварц ТМ». Градуировочные коэффициенты

1 CD


Кварц ТМ приведены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений абсолютного давления, кПа (мм рт. ст.)

от 88 до 137,5 (от 660 до 1030)

Диапазон измерений температуры, °С

от 5 до 35

Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений абсолютного давления, %

± 0,033

Пределы допускаемой приведенной к ВП погрешности измерений температуры, %

± 0,55

Пределы допускаемой приведенной к ВП погрешности определения давления, пересчитанного к температуре среды 20 °С, %

± 0,1

Напряжение питания от бортовой сети постоянного тока, В

от 24 до 31

Потребляемая мощность, Вт, не более

5

Габаритные размеры (длина х ширина х высота), мм, не более

167 х 213 х 58

Масса, кг, не более

1,0

Рабочие условия эксплуатации в гермоотсеках:

  • - температура рабочей среды (азот), °С

  • - давление рабочей среды (азот), кПа

от 5 до 35

88 до 137,5


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
