Машина испытательная МХМ60-10 (далее по тексту - машина) предназначена для измерений силы и линейных размеров образцов из металлов с целью определения зависимости между ними при механических испытаниях.
Машина может использоваться в испытательных лабораториях механических свойств изделий из металлов, при производстве и потреблении данной продукции в различных областях промышленности.

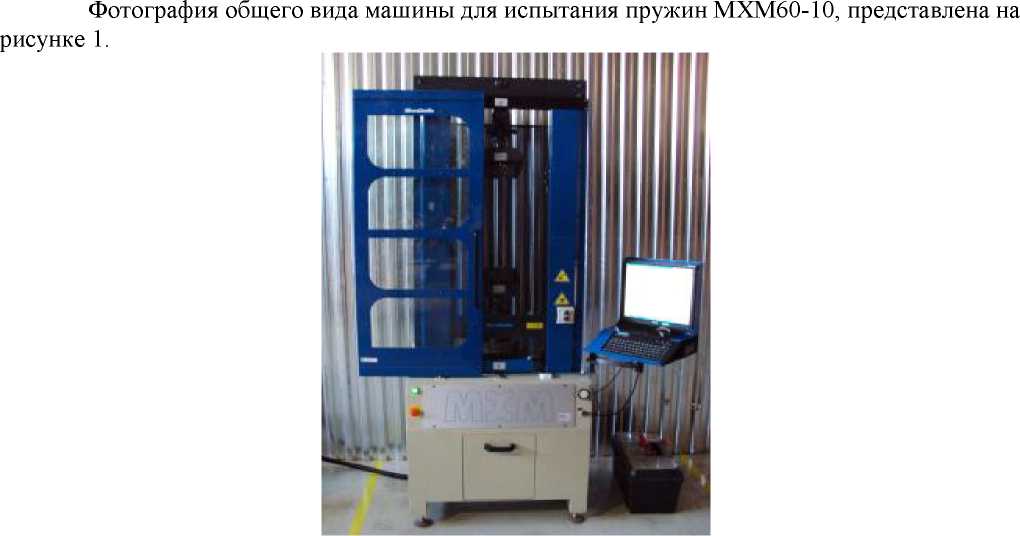

Внешний вид.
Машина испытательная
Рисунок № 1
Программное обеспечение
Программное обеспечение машины является составной частью машины МХМ60-10, позволяющее пользователю работать в следующих режимах:
- подготовка к испытаниям ;
- проведение испытаний;
- настройки пользователя , защищаемые паролем, передаваемым компанией MicroStudio;
- статистической обработки данных;
- регистрации программного обеспечения .
И Идентификационные данные программного обеспечения машин
Наименование программного обеспе-чения |
Идентификационное наименование программного обес-печения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Модификация МХМ-PMAR5 |
Встроенно е |
Версия 5.5 |
15b6555f45dae6 b3977b508487ce b78b |
MD5 |
Программное обеспечение машин по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений содержатся в эксплуатационной документации: Машина испытательная МХМ60-10. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытания пружин МХМ60-10
-
1. ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
-
2. ГОСТ 28840 - 90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
-
3. Техническая документация фирмы «MicroStudio sas di Calafa Gpaolo & C», Италия.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкапроизводится в соответствии с методикой поверки МХМ60-10 МП, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в апреле 2013 г.
Перечень основного оборудования , необходимого для проведения поверки :
-
- динамометр DK-C-10-1, диапазон измерений (1 - 10) кН, погрешность ± 0,24 %;
-
- динамометр DK-T-10-1, диапазон измерений (1 - 10) кН, погрешность ± 0,24 %;
-
- динамометр АЦДС-100И-1, диапазон измерений (10 - 100) кН, погрешность ± 0,24 %;
-
- динамометр АЦДР-100И-00, диапазон измерений (10 - 100) кН, погрешность ± 0,24 %;
-
- штангенрейсмас ШРЦ-1000-0,01 ГОСТ 164-90.
Изготовитель
Фирма «MicroStudio sas di Calafa Gpaolo & C», Италия. Via Puccini 42 Besnate (VA), Italy tel.0331/272279. fax.0331/275793.
E-mail: info@microstudio.net
Заявитель
ООО «Спрингс Альянс» 606000, Нижегородская обл. г. Дзержинск, Восточный промрайон ОАО «Синтез »;
тел.: 8(831.3) 27-22-55, факс: 8(831.3) 27-23-05, e-mail: dan@springs-alians.ru,
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ», 603950, г. Нижний Новгород, ул. Республиканская, д. 1телефон: (831) 428-78-78, факс: (831) 428-57-48, e-mail: mail@nncsm.ru
Принцип действия машины заключается в деформации (сжатие, растяжение) испытываемого образца в автоматизированном режиме до заданного значения линейного перемещения и измерением в этом положении величины создаваемой испытательной нагрузки.
Измерение приложенной нагрузки производится тензометрическим датчиком силы. Нагрузка, приложенная к образцу, воспринимается датчиком силы и преобразуется в электрический сигнал, который обрабатывается в электронном блоке и отображается в единицах силы на внешнем мониторе машины. Датчик силы устанавливается на верхнюю подвижную опору (подвижный захват) машины.
Для измерения деформации в машинах применяется система измерения перемещения на основе фотоэлектрического датчика перемещения, считывающего число импульсов за один оборот. Результаты измерений обрабатываются в электронном блоке и выводятся на монитор машины. Для подключения к внешним устройствам имеется интерфейс RS 232С.
Программное обеспечение машины позволяет выполнять регулировку скорости перемещения активного захвата, хранение результатов измерений, их статистическую обработку и отображение на дисплее различной цифровой и графической информации.
Рисунок 1.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой относительной погрешности машин в зависимости от модификации приведены в таблице 1.
Таблица 1
Наименование параметра |
Значение |
Режим работы |
автоматизированный |
Виды испытания |
сжатие, растяжение |
Наибольшая предельная испытательная нагрузка, кН |
60 |
Наименьшая предельная испытательная нагрузка, кН |
1,2 |
Дискретность отсчета нагрузки, Н |
0,01 |
Пределы допускаемой относительной погрешности измерения нагрузки при прямом ходе, %, от измеряемой нагрузки |
± 1,0 |
Диапазон измерения перемещения активного захвата, мм |
от 15 до 500 |
Дискретность измерения перемещения, мм |
0,01 |
Пределы абсолютной погрешности измерения линейных перемещений активного захвата, мм |
± 0,1 |
Диапазон воспроизведения скорости перемещения активного захвата, мм/мин |
от 1 до 1000 |
Питание прибора от сети переменного тока: напряжение, В частота, Гц |
220 ± 10 50 ± 1 |
Потребляемая мощность, ВА |
3000 |
Габаритные размеры, не более, мм: |
1090х 850х2380 |
Масса, не более, кг |
590 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа |
от 10 до 40 до 80 % при 35 °С от 84 до 106 |
