Номер по Госреестру СИ: 48595-11
48595-11 Машины для испытания пружин
(PMZ 300-500)
Назначение средства измерений:
Машины для испытания пружин PMZ 300-500 (далее по тексту - машины) предназначены для измерения характеристик винтовых цилиндрических пружин сжатия и растяжения при испытаниях по ГОСТ 13765-86, ГОСТ 16118-70.
Машины могут использоваться в испытательных лабораториях механических свойств пружин и в других областях промышленности, при производстве и потреблении данной
продукции.

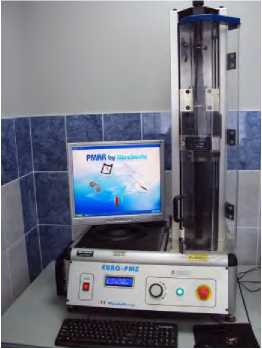

Внешний вид.
Машины для испытания пружин
Рисунок № 1
Программное обеспечение
Программное обеспечение машины является составной частью машин PMZ 300-500, позволяющее пользователю работать в следующих режимах:
-
- подготовка к испытаниям;
-
- проведение испытаний;
- настройки пользователя, защищаемые паролем, передаваемым компанией MicroStudio;
- статистической обработки данных
- регистрации программного обеспечения.
Идентификационные данные программного обеспечения машин
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Модификация PMZ-PMAR5 |
Встроенное |
Версия 5.5.0 |
15b6555f45dae6b3 977b508487ceb78b |
MD5 |
Программное обеспечение машин по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.осуществляется по документу МП 48595-11 «Машины для испытания пружин РМ. Методика поверки.», утвержденному руководителем
Перечень основного оборудования,
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
электронный
электронный
электронный
электронный
ГЦИ СИ ФГУ «Нижегородский ЦСМ» в мае 2011 г. необходимого для проведения поверки:
DK-C-1-0,5
DK-T-1-0,5
DK-C-10-0,5
DK-T-10-0,5
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений содержатся в эксплуатационной документации: РМZ.РЭ «Машины для испытания пружин РМZ 300-500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытания пружин PMZ 300-500-
1. ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
-
2. ГОСТ 13765 - 86 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров
-
3. ГОСТ 16118 - 70 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия
-
4. ГОСТ 28840 - 90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 48595-11 «Машины для испытания пружин РМ. Методика поверки.», утвержденному руководителем
Перечень основного оборудования,
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
- динамометр эталонный погрешности ± 0,12 %);
электронный
электронный
электронный
электронный
ГЦИ СИ ФГУ «Нижегородский ЦСМ» в мае 2011 г. необходимого для проведения поверки:
DK-C-1-0,5
DK-T-1-0,5
DK-C-10-0,5
DK-T-10-0,5
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
(пределы |
допускаемой |
относительной |
Комплектность средства измерений
Машина для испытания пружин РМZ 300-500 |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
-
- концевые меры 2-Н1 ГОСТ 9038-90;
-
- концевые меры 2-Н8 ГОСТ 9038-90.
Изготовитель
фирма «MicroStudio sas di Calafa Gpaolo & C», Италия. .Предприятие - заявитель:
ООО «Спрингс Альянс» 606000, Нижегородская обл. г. Дзержинск, Восточный промрайон ОАО «Синтез»;
тел.: 8(831.3) 27-22-55, факс: 8(831.3) 27-23-05, e-mail: dan@springs-alians.ru,
Заявитель
ООО «Спрингс Альянс»606000, г. Дзержинск Нижегородской обл.
Восточный промрайон ОАО «Синтез»
Тел. (8313)27-22-55, факс . (8313)27-23-05
E-mail: info@springs-alians.ru
Испытательный центр
:Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ», Регистрационный номер в Государственном реестре средств измерений 30011-09 603950, г. Нижний Новгород, ул. Республиканская, д. 1
телефон: (831) 428-78-78, факс: (831) 428-57-48, e-mail: mail@nncsm.ru
Принцип действия машин заключается в деформации (сжатие, растяжение) испытуемой пружины в автоматизированном режиме до заданного значения линейного перемещения и измерением в этом положении величины создаваемой испытательной нагрузки пружины.
Измерение приложенной нагрузки производится тензометрическим датчиком силы. Нагрузка, приложенная к пружине, воспринимается датчиком силы и преобразуется в электрический сигнал, который обрабатывается в электронном блоке и отображается в единицах силы на внешнем мониторе машины. Датчик силы устанавливается на верхнюю подвижную опору (подвижный захват) машины.
Для измерения деформации в машинах применяется система измерения перемещения на основе фотоэлектрического датчика перемещения, считывающего число импульсов за один оборот. Результат измерения после обработки в электронном блоке выводится на внешний монитор машины. Для подключения к внешним устройствам машина имеет интерфейс RS
232С.
Машина позволяет определить полную характеристику пружин за один ход и проводить разбраковку по усилию и по величине деформации.
Фотография общего вида машины для испытания пружин PMZ 300-500, представлена на рисунке 1.
Рисунок 1.
Наименование параметра |
Значение |
Режим работы |
автоматизированный |
Виды испытания |
сжатие, растяжение |
Наибольшая предельная испытательная нагрузка, кН |
3 |
Дискретность отсчета нагрузки, Н |
0,1 |
Пределы допускаемой относительной погрешности измерения нагрузки (усилия) при прямом ходе, %, от измеряемой нагрузки |
± 1,0 |
Диапазон измерения высоты сжатой пружины между опорами, мм |
от 0 до 500 |
Диапазон измерения длины растянутой пружины между захватами, мм |
от 30 до 500 |
Дискретность измерения высоты (длины) пружины, мм |
0,01 |
Пределы абсолютной погрешности измерения линейных перемещений опор (захватов), мм |
± 0,1 |
Диапазон воспроизведения скорости перемещения подвижной опоры при работе на сжатие (растяжение), мм/с |
от 2,5 до 25 |
Питание прибора от сети переменного тока: напряжение, В |
220 ± 10 |
частота, Гц |
50 ± 1 |
Потребляемая мощность, Вт |
3000 |
Габаритные размеры, не более, мм: |
1200х740х570 |
Масса, не более, кг |
180 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от 10 до 40 |
относительная влажность воздуха |
до 80 % при 35 °С |
атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет |
10 |
