Номер по Госреестру СИ: 51954-12
51954-12 Установка измерительная
(LED 3D 100)
Назначение средства измерений:
Установка измерительная LED 3D 100 (далее по тексту - установка) предназначена для измерения линейных размеров пружин сжатия небольших размеров и сложной конфигурации по ГОСТ 13765-86, ГОСТ 16118-70.
Внешний вид.
Установка измерительная
Рисунок № 1
Программное обеспечение
Программное обеспечение является составной частью измерительной установки LED 3D 100, позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя , защищаемые паролем, передаваемым компанией MicroStudio;
- статистической обработки данных
- регистрации программного обеспечения .
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Модификация LED3D-PMAR5 |
Встроенное |
Версия 5.5.0 |
15b6555f45dae6b3977 b508487ceb78b |
MD5 |
Программное обеспечение установки по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений содержатся в эксплуатационной документации: «Измерительная установка LED 3D 100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке измерительной LED 3D 100
-
1. МИ 2060 - 90 Рекомендация. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне
1-10-6 50 м и длин волн в диапазоне 0.2^50 мкм.
-
2. ГОСТ 13765 - 86 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров. методика определения размеров
-
3. ГОСТ 16118 - 70 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия
-
4. Техническая документация фирмы «MicroStudio sas di Calafa Gpaolo & C». Италия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма «MicroStudio sas di Calafa Gpaolo & C». ИталияVia Puccini 42 Besnate (VA). Italy tel.0331/272279. fax.0331/275793.
E-mail: info@microstudio.net
Заявитель
ООО «Спрингс Альянс»606000. Нижегородская обл. г. Дзержинск. Восточный промрайон ОАО «Синтез»
Тел.: 8(8313) 27-22-55. факс: 8(831.3) 27-23-05.
E-mail: dan@springs-alians.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ». Регистрационный номер в Государственном реестре средств измерений 30011-08. 603950. г. Нижний Новгород. ул. Республиканская. д. 1 телефон: (831) 428-78-78. факс: (831) 428-57-48.E-mail: mail@nncsm.ru
Действие установки основано на получении изображения контура детали с помощью камеры с телецентрическими линзами и сравнения полученных размеров с требованиями чертежа и установленными допусками.
На поворотную измерительную плиту устанавливается измеряемая деталь. Вращение плиты вокруг центральной оси на 360° осуществляется автоматически. Установка снабжена телецентрической подсветкой.
Определение геометрических параметров элементов детали, а также взаимного расположения поверхностей контура, осуществляется с помощью измерительных программных функций установки по трем основным задаваемым направлениям:
-
- проведение прямых измерений (длина, наружные диаметры, шаг);
-
- проведение измерений трехмерных геометрических значений (прямолинейность, параллельность и т.д.);
-
- проведение измерений геометрических величин навивки (зазор навивки, шаг, внешние размеры контура и т. д.).
Результаты измеренных значений линейных геометрических величин выводятся на экран монитора и сохраняются в памяти установки. Установка работает в проходящем свете.
Питание установки осуществляется от сети.
Прикладная программа имеет следующие основные функции:
-
- вычисление в миллиметрах;
-
- выполнение, сохранение последовательности измерений;
-
- сохранение изображений;
-
- измерение геометрических параметров контура;
-
- формирование измерительных циклов.
Установка позволяет определить полную характеристику геометрических параметров пружин и проводить разбраковку по отклонению от установленных величин допусков.
Установка может использоваться в испытательных и измерительных лабораториях промышленных предприятий.

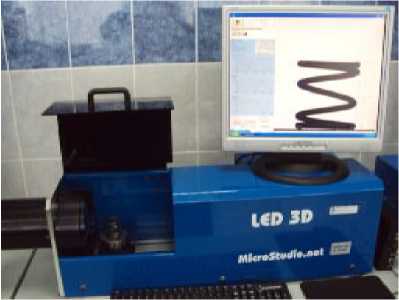

Фотография общего вида установки, представлена на рисунке 1.
Рисунок 1.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой относительной погрешности установки приведены в таблице 1.
Таблица 1
Наименование параметра |
Значение |
Диапазон измерения линейных размеров: - вертикальное направление, мм |
от 0,5 до 97 |
- горизонтальное направление, мм |
от 0,5 до 79 |
Дискретность отсчета, мм |
0,01 |
Линейное увеличение камеры, крат |
3; 4; 8; 12 |
Пределы абсолютной погрешности измерения линейных размеров: - вертикальное направление, мм |
± 0,03 |
- горизонтальное направление, мм |
± 0,03 |
Питание прибора от сети переменного тока: напряжение, В |
220 ± 10 |
частота, Гц |
50 ± 1 |
Потребляемая мощность, Вт |
200 |
Габаритные размеры, не более, мм: |
660 х 340 х 290 |
Масса, не более, кг |
35 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от 10 до 40 |
относительная влажность воздуха |
до 80 % при 35 °С |
атмосферное давление, кПа |
от 84 до 106 |
