Номер по Госреестру СИ: 55954-13
55954-13 Гамма-спектрометры
(InSpector 1000/CZT)
Назначение средства измерений:
Гамма-спектрометры InSpector 1000/CZT (далее по тексту спектрометры InSpector 1000/CZT) предназначены для измерения энергетического распределения гамма-излучения и идентификации гамма-излучающих радионуклидов, а также для измерения активности гамма-излучающих радионуклидах в пробах и объектах (при наличии соответствующих градуировок и аттестованных методик измерений).
Внешний вид.
Гамма-спектрометры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.12.2018
Номер записи - 146185
ID в реестре СИ - 368585
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
InSpector 1000/CZT,
Производитель
Изготовитель - Компания "Canberra France"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 3
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2331 от 2018.11.08 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 53507 "Гамма-спектрометры InSpector 1000/CZT"
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
Наличие аналогов СИ: Гамма-спектрометры (InSpector 1000/CZT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Canberra France"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55954-13 18.12.2018 |
Гамма-спектрометры, InSpector 1000/CZT Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
57962-14 22.07.2019 |
Дозиметры, Colibri Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59275-14 05.12.2019 |
Дозиметры, Radiagem 2000 Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Гамма-спектрометры (InSpector 1000/CZT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПО «Спектр» (RA.RU.313417) | 3 | 0 | 3 | 1 | 3 | 0 | 3 |
Стоимость поверки Гамма-спектрометры (InSpector 1000/CZT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
16800 | 16800 |
Программное обеспечение
Для обработки и хранения спектров и вывода информации используется встроенный в анализатор наладонный компьютер, работающий под управлением операционной системы Windows CE и программного обеспечения Genie CE. Спектры и результаты обработки сохраняются в виде файлов, в дальнейшем они могут быть скопированы на внешний персональный компьютер для последующего хранения и обработки.
Для настройки параметров прибора и алгоритмов обработки спектра, а также для архивации спектров и результатов измерений возможно использование внешнего управляющего компьютера с утилитой обслуживания спектрометра Maintenance.
Результаты измерений и спектры, переданные на внешний компьютер с помощью утилиты обслуживания Maintenance, могут быть использованы для последующей обработки с целью получения дополнительной информации программными пакетами RADMAP и Genie 2000. Таблица 1. Идентификационные данные ПО спектрометра InSpector 1000/CZT
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение спектрометра Genie CE |
Analyze.exe |
1.5.2 |
7f0bcac4d20a60ebea65 22a088adba80 |
MD5 |
|
In1kExe.exe |
1.5.2 |
8d5aa94b0cd8346891fe b6c78e59f62f |
MD5 | |
|
Утилита обслуживания спектрометра Maintenance |
Insp1k.exe |
1.5.0.2 |
85f573316072797f4530 42c12a5e1fab |
MD5 |
Примечание. Контрольная сумма файлов относится к текущей версии программного обеспечения.
Уровень защиты программного обеспечения гамма-спектрометров InSpector 1000/CZT от непреднамеренных и преднамеренных изменений соответствует классу A в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации гамма-спектрометра InSpector 1000/CZT методом компьютерной графики и на пленочную этикетку, клеящуюся на корпус спектрометра..
Сведения о методиках измерений
Сведения о методиках (методах) измерений
CPR350MN001 «Гамма-спектрометр InSpector 1000/CZT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гамма-спектрометрам InSpector 1000/CZT
-
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
-
2. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
-
3. Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 2104-001-2013 «Гамма-спектрометр InSpector 1000/CZT. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.08. 2013 г.
При поверке применяются источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3, Госреестр № 46383-11, активностью от 104 до 105 Бк с погрешностью не более ±4%.
Изготовитель
Компания Canberra France, Франция
Адрес: CANBERRA France, Route de Vauzelles, Zone Industrielle, La Valtee du Parc, 37600 LOCHES, FRANCE тел. 33 (0)2 47 91 40 00, факс 33 (0)2 47 59 04 54)
Заявитель
ЗАО «Канберра - Паккард Трейдинг Корпорейшн»
Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32
тел/факс: (499) 724-85-77, (499) 724-86-11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19
тел.: (812) 251-76-01; факс:(812) 713-01-14
Принцип работы спектрометра InSpector 1000/CZT основан на преобразовании энергии гамма-квантов, зарегистрированных блоком детектирования, в цифровой код и накопления его в виде спектра, представляющего собой распределение числа гамма-квантов по их энергии. Этот спектр накапливается в памяти анализатора и может обрабатываться в режиме реального времени с помощью встроенного программного обеспечения спектрометра. Полученные результаты (параметры обнаруженных пиков полного поглощения гамма-квантов, скорость счета импульсов, идентифицированные нуклиды) выводятся на дисплей. Также по запросам программного обеспечения спектр может передаваться на персональный компьютер для дальнейшей обработки и хранения.
Дополнительно многоканальный анализатор оснащён встроенным счётчиком Гейгера-Мюллера, предназначенным для контроля мощности дозы гамма-излучения и скорости счёта импульсов гамма-излучения в некоторых режимах спектрометра.
Спектрометры InSpector 1000/CZT представляют собой многофункциональные носимые приборы, состоящие из блока многоканального анализатора (МКА) модели IN1K с встроенным счетчиком Гейгера-Мюллера, интерфейсного блока, обеспечивающего функционирование блока детектирования, и внешнего спектрометрического блока детектирования гамма-излучения на основе CZT моделей:
-
- CZT-005S - Блок детектирования с кристаллом объемом 5 мм3.
-
- CZT-020S - Блок детектирования с кристаллом объемом 20 мм3.
-
- CZT-060S - Блок детектирования с кристаллом объемом 60 мм3.
-
- CZT-500S - Блок детектирования с кристаллом объемом 500 мм3.
Спектрометр InSpector 1000/CZT может быть использован для поиска источников гамма-излучения, мониторинга мощности дозы гамма-излучения, идентификации и определения активности гамма-излучающих нуклидов. Совместно с поставляемой компанией Canberra программой RADMAP прибор может быть использован для оценки относительного вклада различных гамма-излучающих радионуклидов с суммарную активность и в мощность дозы. Благодаря используемым алгоритмам обработки информации с блоков детектирования прибор может обеспечивать анализ гамма-спектров и вывод результатов анализа в режиме реального времени.

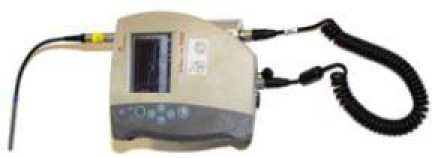

Рис. 1. Фотография общего вида спектрометра InSpector 1000/CZT с подключенным блоком детектирования CZT-020S.
