Номер по Госреестру СИ: 59275-14
59275-14 Дозиметры
(Radiagem 2000)
Назначение средства измерений:
Дозиметры Radiagem 2000 (далее по тексту - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Н': _ 0; (мощности амбиентной дозы) гамма-излучения.
Внешний вид.
Дозиметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.12.2019
Номер записи - 150014
ID в реестре СИ - 372414
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Radiagem 2000,
Производитель
Изготовитель - Компания "Canberra France"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1938 от 2014.12.05 Об утверждении типов средств измерений (ГР 53590-14 - 59295-14)
№2634 от 2019.11.05 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 55932 "Дозиметры Radiagem 2000"
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
Наличие аналогов СИ: Дозиметры (Radiagem 2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Canberra France"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55954-13 18.12.2018 |
Гамма-спектрометры, InSpector 1000/CZT Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
57962-14 22.07.2019 |
Дозиметры, Colibri Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
59275-14 05.12.2019 |
Дозиметры, Radiagem 2000 Компания "Canberra France" (ФРАНЦИЯ ) |
ОТ |
2 года |
Кто поверяет Дозиметры (Radiagem 2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дозиметры (Radiagem 2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4549 | 4137 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3725 | 4137 |
Программное обеспечение
Программное обеспечение (ПО) дозиметров Radiagem 2000 является встроенным и размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Обеспечивает получение и отображение на дисплее результатов измерений и сообщений о неисправностях, управление режимами работы прибора, хранение данных в памяти дозиметра, передачу данных. Дозиметр Radiagem 2000 может работать с автономным программным обеспечением CSPS. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Radiagem 2000 |
|
Номер версии (идентификационный номер) ПО |
Версия P2.XX1) |
|
Цифровой идентификатор ПО |
Не определен2) |
|
Другие идентификационные данные, если имеются |
Отсутствуют |
Примечания: 1) Номер версии программного обеспечения P2.XX, где XX - от 00 до 99.
2) Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
В ПО защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется отсутствием возможности несанкционированного доступа к метрологическим настройкам прибора, проверкой целостности ПО. Влияние ПО учтено при нормировании метрологических характеристик прибора.
В соответствии с Р 50.2.077-2014 уровень защиты ПО дозиметра Radiagem 2000 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации дозиметров Radiagem 2000 типографским способом и на плёночную этикетку, клеящуюся на корпус дозиметров, методом шелкографии.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 2103-002-2014 «Дозиметр Radiagem 2000. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30.01.2014 года.
60 2С41редства поверки: поверочная дозиметрическая установка с набором источников 137Cs,
60Co и 241Am, удовлетворяющая требованиям ГОСТ 8.087-2000. Погрешность аттестации не более ± 5 %.
Изготовитель
Компания Canberra France, ФранцияАдрес: CANBERRA France, Route de Vauzelles, Zone Industrielle, La Valtee du Parc, 37600 LOCHES, FRANCE
тел. 33 (0)2 47 91 40 00, факс 33 (0)2 47 59 04 54)
Заявитель
ЗАО “Канберра - Паккард Трейдинг Корпорейшн”
Адрес: 117997, г Москва, ул. Миклухо-Маклая, д.16/10, корпус 32 тел/факс: (499) 724-85-77, (499) 724-86-11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: Россия, 190005, г. Санкт- Петербург, Московский пр., д. 19.
тел.: (812) 251-76-01; факс:(812) 713-01-14
Принцип действия дозиметров Radiagem 2000 основан на регистрации гамма-квантов встроенным счетчиком Гейгера и подсчете образующихся на его выходе электрических импульсов, частота которых пропорциональна потоку частиц, попадающих в счетчик. Преобразование этих данных в измеряемую величину (мощность дозы) производится прибором автоматически с учетом предварительно сделанной калибровки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор помещен в корпус из пластмассы ABS, легко поддающийся дезактивации. Конструкция дозиметра Radiagem 2000 обеспечивает безопасность в процессе эксплуатации. Прибор состоит из трех основных частей:
-
- верхняя панель с клавиатурой и с пьезоэлектрическим зуммером;
-
- нижняя панель с батарейным отсеком и с разъемом для подключения блоков детектирования;
-
- счетчик Гейгера, электронная схема и дисплей установлены между основанием и крышкой прибора.
Органы управления Radiagem 2000 расположены на верхней панели корпуса. Результаты измерений выводятся на жидкокристаллический дисплей. Четырехкнопочная клавиатура обеспечивает выполнение следующих функций:
-
- включение/выключение прибора;
-
- передача данных, очистка памяти и установка даты;
-
- включение/выключение подсветки дисплея;
-
- включение/выключение звуковой сигнализации.
На нижней панели расположены следующие элементы:
-
- разъем для подключения специализированных блоков детектирования;
-
- батарейный отсек;
-
- ремень для переноски Radiagem.
При измерении Radiagem 2000 выводит значение мощности дозы со встроенного детектора на безинерционный полулогарифмический линейный индикатор, имитирующий аналоговую шкалу. Кроме того, усредненное значение, полученное с помощью алгоритма сглаживания, выводится в виде цифры. На дисплей выводится 4-значное цифровое среднее значение, соответствующее мощности эквивалентной дозы (периодичность смены показаний зависит от скорости счета и изменяется в пределах от 1 до 10 секунд).
Прибор относится к носимым средствам измерения и может применяться на атомных станциях, предприятиях ядерно-топливного цикла, в аварийно-спасательных службах для оперативного контроля радиационной обстановки. Не является средством измерения медицинского назначения, не предназначен для эксплуатации во взрывоопасных зонах.
Электропитание прибора осуществляется от 2 щелочных батареек R6 1,5 В - 2,25 А*ч (тип АА). Время непрерывной работы от батареек не менее 80 часов без подсветки при мощности дозы гамма-излучения 100 нГр/ч.

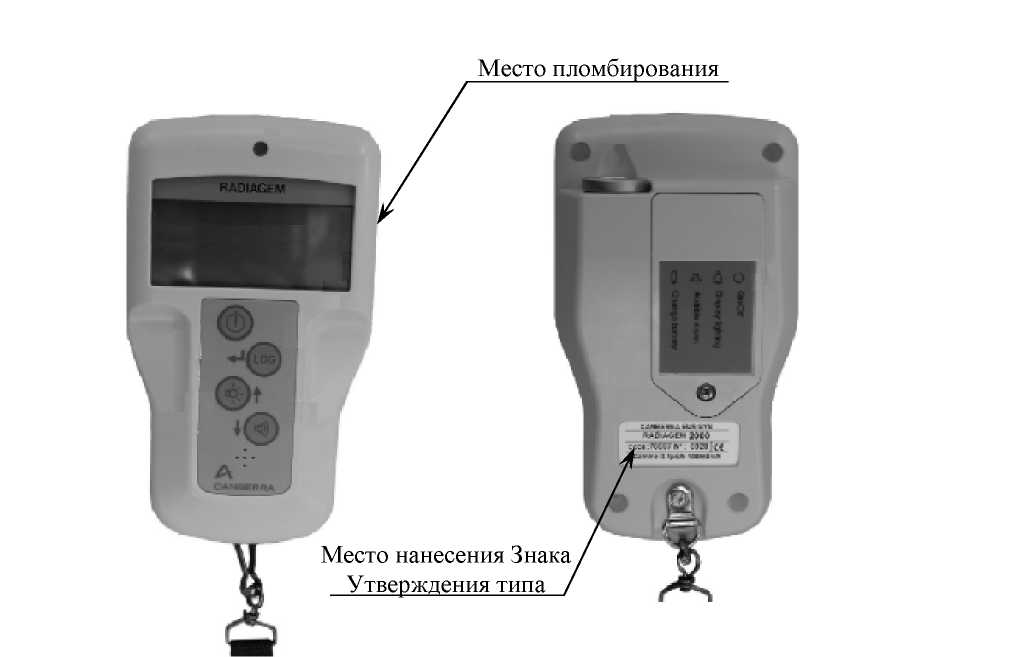

Общий вид прибора приведен на рисунке 1.
