Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких (до пяти) взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Каждая секция представляет собой опорную металлическую раму с участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых или цифровых тензорезистор-ных весоизмерительных датчика (далее — датчики). Секции устанавливаются на единый железобетонный фундамент или на металлическую опорную раму в нижнем строении железнодорожного пути.

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011), а при использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ Р OIML R 76-1-2011) или устройство обработки аналоговых данных (Т.2.2.3 ГОСТ Р OIML R 76-1-2011).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные CI, модификации CI-200A, CI-5010A, CI-5200A, CI 6000A, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 5096812);

• - приборы весоизмерительные FT, модификации FT-11, FT-111, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 58487-14);

• - приборы весоизмерительные WE модификация WE2110, изготавливаемые фирмой "Hottinger Baldwin Messtechnik GmbH", Германия (рег. № 61808-15);

• - приборы весоизмерительные WTX110, модификация WTX110-A, изготавливаемые фирмой "Hottinger Baldwin Messtechnik GmbH", Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН Н, изготовляемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону (рег. № 72048-18).

Устройства обработки аналоговых данных, используемые в составе весов:

- устройство обработки аналоговых данных МВ110, изготавливаемые ООО «Производственное объединение Овен», г.Москва (рег.№51291-12).

Аналоговые датчики, используемые в составе весов совместно с любым из индикаторов или устройств обработки аналоговых данных:

• - датчики весоизмерительные тензорезисторные WBK, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег.№ 56685-14);

• - датчики весоизмерительные сжатия RC3, изготавливаемые фирмой «Flintec GmbH», Германия (рег.№ 50843-12);

• - датчики весоизмерительные тензорезисторные С, модификация C16A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 67871-17);

• - датчики весоизмерительные тензорезисторные ZS, изготавливаемые фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай (рег. № 75819-19);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации BM14G, HM14H1, изготавливаемые фирмой «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (рег. № 55371-19);

• - датчики весоизмерительные МВ 150, изготавливаемые ЗАО «Весоизмерительная компания «Тензо-М», Московская обл., п. Красково (Госреестр № 44780-10).

Терминалы и цифровые датчики, используемые в составе весов совместно:

• - терминалы весоизмерительные CI, NT, модификации CI-201D или NT-580D, или CI600D (рег. № 54472-13), и датчики весоизмерительные тензорезисторные WBK-D (рег. № 54471-13), изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея;

-приборы весоизмерительные FT, модификации FT-11D, FT-111D (рег. № 58487-14), и датчики весоизмерительные цифровые сжатия RC3D (рег. № 50843-12), изготавливаемые фирмой «Flintec GmbH», Германия;

• - приборы весоизмерительные DIS2116 (рег. № 61809-15) или WTX110-D и датчики весоизмерительные тензорезисторные С, модификация C16i (рег. № 67871-17), изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН 3Ц (рег.№ 72048-18), изготавливаемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону и датчики весоизмерительные тен-зорезисторные Digital Load Cell, модификации DBM14G, DHM14H1 (рег. № 55634-19) фирмы «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), Китай.

Весы выпускаются как во взрывозащищенном исполнении, так и не во взрывозащищенном исполнении.

Весы, в состав которых входит устройство обработки аналоговых данных МВ110, состоят из нескольких (2, 3, 4) одинаковых взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Весы с устройством обработки аналоговых данных МВ110 имеют дополнительный режим взвешивания, при котором взвешивающие секции работают независимо, устройство обработки аналоговых данных МВ110 одновременно фиксирует и передает результаты измерений массы каждой весоизмерительной секцией.

Общий вид ГПУ весов представлен на рисунке 1, общий вид электронных весоизмерительных устройств представлен на рисунке 2, 3, 4.

Рисунок 1 — Общий вид ГПУ весов

CI-200A

CI-5010A

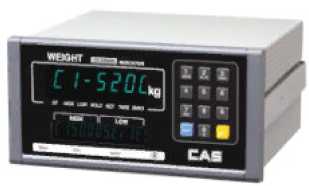

CI-5200A

CI-6000A

FT-11

FT-111

WE2110

WTX110-A

ТИТАН Н

ТИТАН Н

Рисунок 2 — Общий вид электронных весоизмерительных устройств

ТИТАН Н

МВ-110

CI-201D

NT-580D

CI-600D

FT-11D

Рисунок 3 — Общий вид электронных весоизмерительных устройств

DIS2116

WTX110-D

FT-111D

Рисунок 4 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р OIML R 76-1-2011:

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство уравновешивания тары: устройство компенсации массы тары для устройств WE2110, устройство выборки массы тары — для других устройств (T.2.7.4.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, терминалов весоизмерительных CI, NT (4.5.5);

• - показывающее устройство с расширением — при использовании электронных весоизмерительных устройств FT-11(D), DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида БАМ-Мах-ЦД/№;И)-Ех, где: Мах — максимальная нагрузка, т (30; 60; 100, 150; 200);

L — длина платформы, м (от 3,0 до 25,0);

N - количество датчиков весоизмерительных(4, 8, 12, 16, 20); Ex (может отсутствовать) — взрывозащищенное исполнение;

Д - обозначение типа весоизмерительных датчиков:

1С - датчики весоизмерительные тензорезисторные WBK фирмы «CAS Corporation Ltd.», Республика Корея;

2С - датчики весоизмерительные тензорезисторные WBK-D фирмы «CAS Corporation Ltd.», Республика Корея;

1F - датчики весоизмерительные сжатия RC3 фирмы «Flintec GmbH», Германия;

2F - датчики весоизмерительные цифровые сжатия RC3D фирмы «Flintec GmbH», Германия; 1H - датчики весоизмерительные тензорезисторные С16А фирмы «Hottinger Baldwin Messtech-nik GmbH», Германия;

2H - датчики весоизмерительные тензорезисторные C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

1K - датчики весоизмерительные тензорезисторные ZS, фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай;

1Z - датчики весоизмерительные тензорезисторные BM14G фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

2Z - датчики весоизмерительные тензорезисторные HM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

3Z - датчики весоизмерительные тензорезисторные DBM14G фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

4Z - датчики весоизмерительные тензорезисторные DHM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР;

1Т - датчики весоизмерительные МВ 150 ЗАО «Весоизмерительная компания «Тензо-М», Московская обл., п. Красково.

И - обозначение типа электронного весоизмерительного устройства:

• 1 - индикаторы весоизмерительные CI-200A фирмы «CAS Corporation», Республика Корея;

• 2 - индикаторы весоизмерительные CI-5010A фирмы «CAS Corporation», Республика Корея;

• 3 - индикаторы весоизмерительные CI-5200A фирмы «CAS Corporation», Республика Корея;

• 4 - индикаторы весоизмерительные CI-6000A фирмы «CAS Corporation», Республика Корея;

• 5 - терминалы весоизмерительные CI-201D фирмы «CAS Corporation», Республика Корея;

• 6 - терминалы весоизмерительные NT-580D фирмы «CAS Corporation», Республика Корея;

• 7 - терминалы весоизмерительные CI-600D фирмы «CAS Corporation», Республика Корея;

• 8 - приборы весоизмерительные FT11 фирмы «Flintec GmbH», Германия;

• 9 - приборы весоизмерительные FT11D фирмы «Flintec GmbH», Германия;

• 10 - приборы весоизмерительные FT-111 фирмы «Flintec GmbH», Германия;

11- приборы весоизмерительные FT-111D фирмы «Flintec GmbH», Германия;

• 12 - приборы весоизмерительные WE2110 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 13 - приборы весоизмерительные DIS2116 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 14 - приборы весоизмерительные WTX-110, фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 15 - приборы весоизмерительные Титан Н ООО «ЗЕМИК», г. Ростов-на-Дону;

• 16 - приборы весоизмерительные ТИТАН 3Ц ООО «ЗЕМИК», г. Ростов-на-Дону;

• 17 - устройство обработки аналоговых данных МВ110 фирмы ООО «Производственное объединение Овен», г.Москва.

Индикаторы CI-200A, CI-5010A, CI-5200A, CI-6000A, терминалы CI-201D, NT-580D, CI-600D, приборы FT 11, FT11D, FT 111, FT 111D, WE2110, WTX 110, ТИТАН Н, ТИТАН 3Ц имеют последовательные интерфейсы RS232, RS422/485 для подключения весов к персональному компьютеру, принтеру. Приборы FT 11, FT11D, FT 111, FT 111D, WTX 110 могут иметь интерфейсы передачи данных Ethernet TCP/IP. Устройство обработки аналоговых данных МВ110 имеет интерфейсы передачи данных RS-485/RS-232.

Маркировка весов производится на металлическом шильде заводским способом, закрепленном на боковой поверхности грузоприемного устройства, на котором нанесено:

- наименование или товарный знак предприятия-изготовителя;

- обозначение весов;

- знак утверждения типа;

- класс точности весов;

- заводской номер весов в цифровом формате;

• - максимальная нагрузка (Max, Мах1/Мах2);

• - минимальная нагрузка (Min);

• - поверочный интервал (е, е1/е2);

• - обозначение ТУ;

• - год выпуска весов;

• - номер версии программного обеспечения.

После поверки индикаторы пломбируются пломбой или разрушаемой наклейкой, закрывающей доступ внутрь корпуса (рисунок 5, 6).

Знак поверки в виде клейма наносится на заднюю панель индикатора на пломбу или разрушаемую наклейку (рисунок 5, 6).

CI-200A, CI-201D

CI-5010A, CI-5200A, CI-600D

CI-6000A, NT-580D

ТИТАН Н

ТИТАН 3Ц

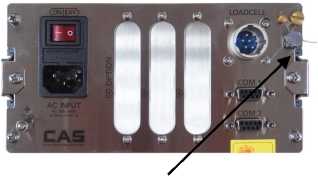

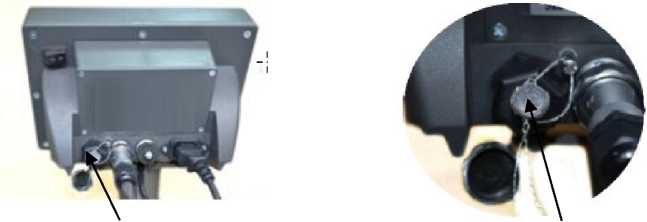

Рисунок 5 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма на пломбу

WTX110

DIS2116

МВ-110

Рисунок 6 — Схема пломбировки от несанкционированного доступа с помощью разрушаемой наклейки и нанесения оттиска клейма

Таблица 9 -

Таблица 3 — Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Метрологические характеристики взвешивающей секции, входящей в состав весов, состоящих из двух взвешивающих секций и устройства обработки аналоговых данных МВ110

Продолжение таблицы 5

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 6 - Метрологические характеристики взвешивающей секции, входящей в состав весов, состоящих из трех взвешивающих секций и устройства обработки аналоговых данных МВ110

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 7 - Метрологические характеристики взвешивающей секции, входящей в состав весов, состоящих из четырех взвешивающих секций и устройства обработки аналоговых данных

МВ110

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 8 - Основные технические характеристики
