Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:

• - электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов;

• - приборов для измерения давления - датчиков давления с аналоговым и частотным выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;

• - преобразователей сигналов термоэлектрических преобразователей и термопреобразователей сопротивления.

По конструктивному исполнению калибраторы являются малогабаритными переносными приборами с питанием от сменных батарей или аккумуляторов, или от сети через адаптер. На передней панели калибраторов расположен жидкокристаллический дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, а также сведения о режиме работы калибратора. Каналы измерения и воспроизведения сигналов силы и напряжения постоянного тока гальванически развязаны.

Модели калибраторов ASC301-R/ASC321-R и CSC101 имеют встроенный источник 24 В.

Калибраторы имеют защиту от случайно приложенного переменного напряжения до 240 В.

Возможно подключение калибраторов ASC301-R/ASC321-R и СSC201-R к персональному компьютеру через интерфейс RS-232.

Калибраторы ASC301-R/ASC321-R осуществляют измерение и воспроизведение сигналов напряжения и силы постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей сопротивления, измерение и воспроизведение частоты периодических сигналов, количества импульсов, а также - с помощью внешних модулей - измерение давления.

Калибраторы СSC201-R осуществляют измерение и воспроизведение сигналов напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и тер-мопреобразоватлей сопротивления, а также - с помощью внешних модулей - измерение давления.

При подсоединении внешнего модуля измерения давления АРМ Н или APM Mk.II, калибраторы ASC301-R/ASC321-R и СSC201-R могут измерять прецизионные значения избыточного, абсолютного давления или разности давлений.

Калибраторы СSC101 осуществляют измерение и воспроизведение сигналов силы постоянного тока, измерение сигналов напряжения постоянного тока.

Фотография общего вида калибраторов и место нанесения поверительного клейма-наклейки представлена на рисунках 1 -4.

Клеймо-наклейка

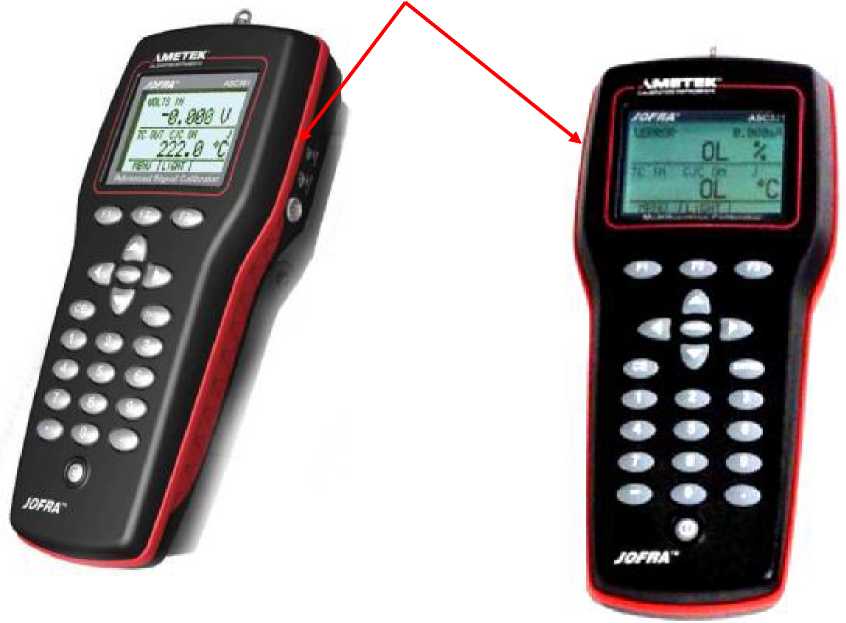

Рисунок 1 - Общий вид калибратора ASC301-R

Рисунок 2 - Общий вид калибратора ASC321-R

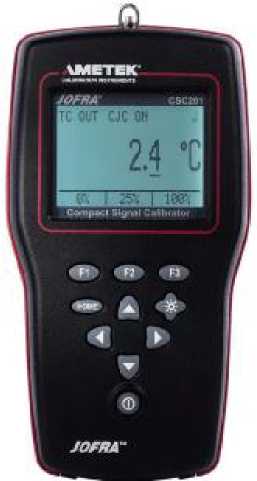

Рисунок 3 - Общий вид калибратора CSC201-R

’■if

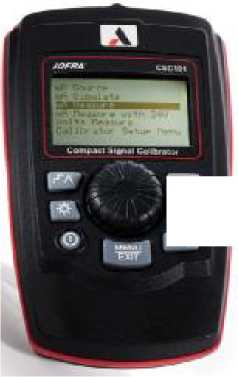

Рисунок 4 - Общий вид калибратора CSC101

В комплект поставки входят:

- калибратор многофункциональный;

- батареи питания;

- комплект контрольных проводов ;

- кабель RS232 ( кроме CSC101);

- мягкий кейс ;

- руководство по эксплуатации на русском языке ;

- методика поверки ;

- внешний термометр сопротивления (по заказу);

- внешние модули давления с соединительными кабелями (по заказу );

- ручные воздушные и гидравлические насосы со шлангами и фитингами (по за -казу);

- программное обеспечение (по заказу );

- сетевой адаптер ( по заказу);

- комплект аккумуляторов ( по заказу)

- зарядное устройство для аккумуляторов (по заказу)

- переходник USB - RS232 (по заказу)

Метрологические характеристики калибраторов при температуре окружающего воздуха (23 ± 5) °С представлены в таблицах 2 - 5.

Таблица 2 - Измерение и воспроизведение сигналов силы и напряжения постоянного тока, сопротивления, частоты периодических сигналов.

Окончание таблицы 2

Примечания.

• ¹⁾ - у ASC301-R, ASC321-R - только для изолированного входа (верхнее окно дисплея)

• ²⁾ - При воспроизведении для измерительного тока от 0,5 до 3 мА, ± ( 0,015 % от показ. + 0,1 Ом) для измерительного тока от 0,1 до 0,5 мА

• ³⁾ - Амплитуда сигнала: 1.20 В, форма сигнала - прямоугольная, с переходом через уровень 0 В.

• ^{4) -} Максимальная длина импульсной последовательности 30 000 имп.

Таблица 3. Измерение и воспроизведение сигналов термопар (ТП) (для калибраторов

Таблица 4. Измерение и воспроизведение сигналов термометров сопротивления (ТС) (для калибраторов ASC301-R, ASC321-R, CSC201-R)

Цифры в скобках в обозначениях на дисплее означают:

(06) - ГОСТ 6651-2009, ГОСТ Р 8.625-2006

(90) - ГОСТ 6651-2009, ГОСТ Р 8.625-2006, ГОСТ 6651-94

(68) - ГОСТ 6651-84 (кроме гр.23 M53(68)426, он по ГОСТ 6651-78)

Таблица 5 - Измерение давления с помощью внешних модулей (для калибраторов

ASC301-R, ASC321-R, CSC201-R)

П- показание, ВП - верхний предел диапазона

• ¹⁾ Включая линейность, гистерезис, воспроизведение, дрейф за 12 месяцев при температу

ре от 15 до 45 °С (для АРМ-Н), от 18 до 28 °С (для АРМ Mk.II);

• ²⁾ при температуре от 0 до 50 °С (для АРМ Mk.II);

• ³⁾ Включая линейность, гистерезис, воспроизведение, дрейф за 6 месяцев при температуре от 15 до 45 °С (для АРМ-Н);

• ⁴⁾ Только для диапазона от 0 до 70 МПа (для АРМ Mk.II).

Рабочие условия применения модулей APM:

• - температура окружающего воздуха от минус 10 до 50 °С,

• - диапазон температурной компенсации модулей давления:

APM Mk.II: от 0 до 50 °С, допускаемый температурный коэффициент ± 0,005 % ВП/ °C

при температуре окружающего воздуха от минус 10 до 0 °С;

АРМ H: от 15 до 45 °С;

Температура транспортирования и хранения: от минус 20 до + 60 °С;

Средний срок службы

10 лет.
