Номер по Госреестру СИ: 31915-12
31915-12 Коммутаторы измерительные
(ASM-R)
Назначение средства измерений:
Коммутаторы измерительные серии ASM-R (далее - коммутаторы или приборы) предназначены для измерения температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей (термопар)), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, унифицированный электрический сигнал постоянного тока или активное сопротивление, с последующей передачей данных на персональный компьютер. Также в приборах реализована функция коммутирования (переключения) непрерывно изменяющихся электрических сигналов.
Внешний вид.
Коммутаторы измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) коммутаторов состоит из встроенной в корпус средства измерений «Коммутаторы измерительные серии ASM-R» части ПО «ASM» и автономной части ПО «JofraCal».
Для функционирования коммутаторов необходимо наличие встроенной и автономной части ПО. Разделение встроенного ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации , обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1:
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ASM |
не ниже 1.12 |
Недоступен |
- |
Автономное программное обеспечение «JofraCal» предназначено для проведения температурных испытаний и поверки/калибровки средств измерений (СИ) температуры с помощью коммутаторов, термометров DTI-1000 и калибраторов температуры фирмы AMETEK Denmark A/S. ПО «JofraCal» обеспечивает доступ к управлению всеми функциями коммутаторов и, кроме того, позволяет загрузить в коммутатор характеристики подсоединяемых первичных термопреобразователей. ПО «JofraCal» для коммутаторов не является метрологически значимым, поскольку не производит вычисления, а только оперирует цифровыми данными, полученными с коммутатора.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к коммутаторам измерительным серии ASM-RГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент
Входной импеданс
0,0001 мВ/0,001 °С
±(0,005% от изм. зн. +0,005% от диапазона) 0,0005%/°C
более 1 МОм
Диапазон сигнала
Параметры внутреннего источника питания
(ток возбуждения)
Разрешение
Пределы допускаемой основной погрешности
от 0 до 400 Ом; от 0 до 4000 Ом
0,8 мА (в диапазоне 0:400 Ом);
0,15 мА (0:4000 Ом)
0,0001 Ом /0,001 °С
0,001 Ом /0,001 °С
в диапазоне 0:400 Ом (Pt10/Pt50/Pt100):
4-х проводная схема подключения: ±(0,002 % изм. зн.+0,002 % диап.)
-
3- х пр.сх.:
±(0,002 % изм. зн.+0,002 % диап.+50 мОм)
-
2- х пр.сх.:
±(0,002 % изм. зн.+0,002 % диап.+100 мОм); в диапазоне 0:4000 Ом (Pt500/Pt1000):
-
4- х пр.сх.: ±(0,002 % изм. зн.+0,005 % диап.)
-
3- х пр.сх.:
±(0,002 % изм. зн.+0,005 % диап.+ 50 мОм)
2-х пр.сх:
±(0,002 % изм. зн.+0,005 % диап.+100 мОм) в диапазоне 0: 400 Ом: 0,0005%/°C в диапазоне 0: 4000 Ом: 0,001%/°C Пределы допускаемой основной погрешности автоматической компенсации холодных спа
Температурный коэффициент
ев термопары:
ASM-801 В/802 B
ASM-803 B
Температурный коэффициент
±0,20 °С при температуре 23±3 °С
±0,50 °С при температуре 23±3 °С
0,05 °C/°C
лист № 10 всего листов 10 ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (1995, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Техническая документация фирмы AMETEK Denmark A/S, Дания.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
фирма AMETEK Denmark A/S, ДанияАдрес: Gydevang 32-34 3450 Allerod. Denmark
тел.: +45 4816 8000
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС». г.МоскваПринцип действия коммутаторов основан на измерении электрических сигналов силы, напряжения постоянного тока и сигналов активного сопротивления постоянному току. Измеренный сигнал преобразуется в соответствии c настройками прибора в цифровой код и передается на персональный компьютер (ПК).
Коммутаторы являются восьмиканальными приборами и изготавливаются следующих моделей: ASM-801B, ASM-802B, ASM-803B, отличающихся друг от друга типами входных разъемов. Коммутаторы модели ASM-801B имеют мульти-входы, представляющие собой пять универсальных винтовых зажимов (на каждый канал). Модель ASM-802B имеет только стандартные термопарные (плоские) разъемы, а коммутатор модели ASM-803B выполнен с разъемами типа «LEMO». Коммутаторы работают только под управлением ПК и имеют в своем составе не только коммутатор, позволяющий поочередно переключать аналоговые сигналы, поступающие по всем 8 каналам, но и высокоточный измеритель сигналов. Значения измеренных по каждому каналу сигналов передаются через интерфейс RS232 на ПК с установленным специальным программным обеспечением. Конструкция коммутаторов допускает каскадное включение двух или трех приборов, что позволяет одновременно подключать до 24 первичных преобразователей.

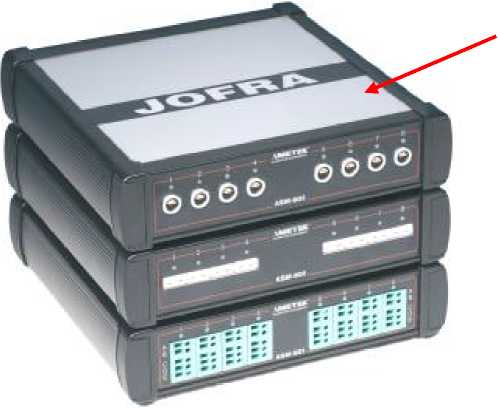

Фотография внешнего вида трех моделей коммутаторов и место нанесения поверитель-ного клейма-наклейки приведены на рисунке 1.
Клеймо-наклейка
Рис.1 - ASM-801B, ASM-802B, ASM-803B (расположение снизу-вверх)
В комплект поставки входят:
-
- коммутатор измерительный серии ASM-R с соединительными кабелями;
-
- источник питания ;
-
- компакт-диск с ПО «JofraCal»;
-
- комплект интерфейсных кабелей и контрольных проводов (по заказу);
-
- разъемы (по заказу)
-
- кейс ( по заказу);
-
- руководство по эксплуатации на русском языке ;
-
- методика поверки.
Характеристика:
Диапазон сигнала
Параметры внутреннего источника питания
Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент (в диапазоне рабочих температур эксплуатации) Входной импеданс, менее
Диапазон сигнала
Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент
Входной импеданс, более
Диапазон сигнала
Значение: от 0 до 24 мА 24 В, до 28 мА 0,0001 мА/0,001 °С
±(0,010% от изм. зн. + 0,010 % от диапазона)
0,0007%/°C
10 Ом
от 0 до 12 В
0,0001 В/0,001 °С
±(0,005% от изм. зн. + 0,010 % от диапазона) 0,0005%/°C
1 M Ом
от минус 10 до 78 мВ
Таблица 2. Измерение сигналов термопар
Тип НСХ термопары |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С | |
В 1} |
250.. |
< 320 |
± 1,31 |
320.. |
< 420 |
± 0,99 | |
420. |
< 660 |
± 0,65 | |
660. |
< 800 |
± 0,56 | |
800. |
< 1000 |
± 0,44 | |
1000. |
< 1200 |
± 0,41 | |
1200. |
< 1400 |
± 0,39 | |
1400. |
< 1600 |
± 0,38 | |
1600 |
.1820 |
± 0,40 | |
R 1} |
- 50 |
. < 0 |
± 1,30 |
0. |
< 155 |
± 0,78 | |
155. |
< 320 |
± 0,47 | |
320. |
< 420 |
± 0,40 | |
420. |
< 660 |
± 0,39 | |
660. |
< 1600 |
± 0,36 | |
1600 |
.1768 |
± 0,41 |
Тип НСХ термопары |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С |
- 50.< 0 |
± 0,98 | |
S 1) |
0.< 155 |
± 0,78 |
155.< 320 |
± 0,49 | |
320.< 420 |
± 0,45 | |
420.< 660 |
± 0,41 | |
660.< 800 |
± 0,40 | |
800.< 1600 |
± 0,39 | |
1600.1768 |
± 0,46 | |
- 250.< - 200 |
± 0,74 | |
E 1) |
- 200.< - 100 |
± 0,18 |
- 100.< 0 |
± 0,09 | |
0.< 420 |
± 0,06 | |
420.< 660 |
± 0,08 | |
660.< 800 |
± 0,09 | |
800.1000 |
± 0,10 | |
- 200.< - 100 |
± 0,16 | |
L 1) |
- 100.< 0 |
± 0,09 |
0.< 420 |
± 0,06 | |
420.< 660 |
± 0,08 | |
660.< 800 |
± 0,09 | |
0.< 155 |
± 0,30 | |
А-1 1) |
155.< 660 |
± 0,26 |
660.< 800 |
± 0,28 | |
800.< 1200 |
± 0,32 | |
1200.< 1600 |
± 0,39 | |
1600.< 2000 |
± 0,54 | |
2000.2500 |
± 0,70 | |
- 250.< - 200 |
± 0,94 | |
K 1) |
- 200.< - 100 |
± 0,27 |
- 100.< 0 |
± 0,14 | |
0.< 155 |
± 0,10 | |
155.< 320 |
± 0,11 | |
320.< 420 |
± 0,11 | |
420.< 660 |
± 0,13 | |
660.< 800 |
± 0,14 | |
800.< 1000 |
± 0,15 | |
1000.< 1200 |
± 0,17 | |
1200.1372 |
± 0,20 | |
- 210.< - 100 |
± 0,23 | |
J 1) |
- 100.< 0 |
± 0,10 |
0.< 155 |
± 0,08 | |
155.< 320 |
± 0,09 | |
320.< 420 |
± 0,09 | |
420.< 660 |
± 0,09 | |
660.< 800 |
± 0,09 | |
800.< 1000 |
± 0,11 |
Тип НСХ термопары |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С |
1000.1200 |
± 0,13 | |
T 1) |
- 250...< - 200 |
± 0,65 |
- 200.< - 100 |
± 0,27 | |
- 100.< 0 |
± 0,15 | |
0.< 155 |
± 0,10 | |
155.< 320 |
± 0,08 | |
320.400 |
± 0,08 | |
N 1) |
- 250.< - 200 |
± 1,37 |
- 200.< - 100 |
± 0,41 | |
- 100.< 0 |
± 0,20 | |
0.< 155 |
± 0,15 | |
155.< 320 |
± 0,13 | |
320.< 420 |
± 0,12 | |
420.< 660 |
± 0,13 | |
660.< 800 |
± 0,14 | |
800.< 1000 |
± 0,15 | |
1000.< 1200 |
± 0,16 | |
1200.1300 |
± 0,17 | |
- 200.< - 100 |
± 0,21 | |
U |
- 100.< 0 |
± 0,13 |
0.< 155 |
± 0,10 | |
155.600 |
± 0,08 | |
L |
- 200.< - 100 |
± 0,14 |
- 100.< 900 |
± 0,09 | |
1) НСХ по ГОСТ Р 8.585-2001 |
Таблица 3. Измерение сигналов термопреобразователей сопротивления
Тип НСХ термо-преобра-зователя сопротивления |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С 1) | |
Pt10(90)385 2) |
- 200. |
.< - 80 |
± 0,198 |
- 80 |
.< 0 |
± 0,210 | |
0. |
< 100 |
± 0,224 | |
100. |
< 155 |
± 0,225 | |
155. |
< 320 |
± 0,234 | |
320. |
< 420 |
± 0,250 | |
420. |
< 660 |
± 0,263 | |
660. |
< 800 |
± 0,292 | |
Pt50(90)385 2) |
- 200. |
.< - 80 |
± 0,042 |
- 80 |
.< 0 |
± 0,046 | |
0. |
< 100 |
± 0,051 | |
100. |
< 155 |
± 0,052 | |
155. |
< 320 |
± 0,057 | |
320. |
< 420 |
± 0,062 | |
420. |
< 660 |
± 0,069 | |
660. |
< 800 |
± 0,078 |
Тип НСХ термо-преобра-зователя сопротивления |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С 1) |
- 200. < - 80 |
± 0,023 | |
Pt100(90)385 2) |
- 80.< 0 |
± 0,026 |
0.< 100 |
± 0,029 | |
100.< 155 |
± 0,030 | |
155.< 320 |
± 0,034 | |
320.< 420 |
± 0,038 | |
420.< 660 |
± 0,044 | |
660.< 800 |
± 0,052 | |
- 200.< - 80 |
± 0,247 | |
Pt200(90)385 2) |
- 80.< 0 |
± 0,262 |
0.< 100 |
± 0,278 | |
100.< 155 |
± 0,279 | |
155.< 320 |
± 0,290 | |
320.< 420 |
± 0,309 | |
420.< 660 |
± 0,323 | |
660.< 800 |
± 0,358 | |
- 200.< - 80 |
± 0,128 | |
Pt400(90)385 2) |
- 80.< 0 |
± 0,133 |
0.< 100 |
± 0,139 | |
100.< 155 |
± 0,143 | |
155.< 320 |
± 0,154 | |
320.< 420 |
± 0,161 | |
420.< 660 |
± 0,180 | |
660.< 700 |
± 0,184 | |
700.800 |
± 0,193 | |
- 200.< - 80 |
± 0,101 | |
Pt500(90)385 2) |
- 80.< 0 |
± 0,108 |
0.< 100 |
± 0,116 | |
100.< 155 |
± 0,117 | |
155.< 320 |
± 0,123 | |
320.< 420 |
± 0,133 | |
420.< 660 |
± 0,141 | |
660.< 800 |
± 0,158 | |
- 200.< - 80 |
± 0,052 | |
Pt1K(90)385 2) |
- 80.< 0 |
± 0,056 |
0.< 100 |
± 0,062 | |
100.< 155 |
± 0,063 | |
155.< 320 |
± 0,068 | |
320.< 420 |
± 0,074 | |
420.< 660 |
± 0,081 | |
660.< 800 |
± 0,092 |
Тип НСХ термо-преобра-зователя сопротивления |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С 1) |
Pt50(90)391 2) |
- 200...< - 80 |
± 0,043 |
- 80.< 0 |
± 0,045 | |
0.< 100 |
± 0,049 | |
100.< 155 |
± 0,051 | |
155.< 320 |
± 0,057 | |
320.< 420 |
± 0,061 | |
420.< 660 |
± 0,071 | |
660.< 700 |
± 0,073 | |
700.< 800 |
± 0,078 | |
800.< 1000 |
± 0,089 | |
1000.1100 |
± 0,095 | |
- 200.< - 80 |
± 0,043 | |
Pt50(06)391 |
- 80.< 0 |
± 0,045 |
0.< 100 |
± 0,049 | |
100.< 155 |
± 0,051 | |
155.< 320 |
± 0,057 | |
320.< 420 |
± 0,061 | |
420.< 660 |
± 0,071 | |
660. 850 |
± 0,080 | |
Pt100(90)391 2) |
- 200.< - 80 |
± 0,023 |
- 80.< 0 |
± 0,025 | |
Pt100(06)391 |
0.< 100 |
± 0,028 |
100.< 155 |
± 0,030 | |
155.< 320 |
± 0,035 | |
320.< 420 |
± 0,038 | |
420.< 660 |
± 0,046 | |
660.850 |
± 0,054 | |
Pt500(90)391 2) |
- 200.< - 80 |
± 0,101 |
- 80.< 0 |
± 0,106 | |
Pt500(06)391 |
0.< 100 |
± 0,111 |
100.< 155 |
± 0,114 | |
155.< 320 |
± 0,123 | |
320.< 420 |
± 0,130 | |
420.< 660 |
± 0,146 | |
660.850 |
± 0,161 | |
Pt1K(90)391 2) |
- 200.< - 80 |
± 0,052 |
- 80.< 0 |
± 0,056 | |
Pt1K(06)391 |
0.< 100 |
± 0,059 |
100.< 155 |
± 0,062 | |
155.< 320 |
± 0,068 | |
320.< 420 |
± 0,072 | |
420.< 660 |
± 0,084 | |
660.850 |
± 0,094 |
Тип НСХ термо-преобра-зователя сопротивления |
Диапазоны входного сигнала, °С |
Пределы допускаемой основной погрешности, °С 1) |
M50(90)428 2) M50(06)428 |
- 180.< - 80 - 80.< 0 0.< 155 155.< 200 |
± 0,039 ± 0,042 ± 0,045 ± 0,046 |
M100(90)428 2) M100(06)428 |
- 180.< - 80 - 80.< 0 0.< 155 155.< 200 |
± 0,021 ± 0,023 ± 0,026 ± 0,027 |
M50(90)426 2) |
- 50.< 0 0.< 50 50.< 100 100.< 150 150.200 |
± 0,042 ± 0,043 ± 0,044 ± 0,045 ± 0,046 |
M100(90)426 2) |
- 50.< 0 0.< 50 50.< 100 100.< 150 150.200 |
± 0,023 ± 0,024 ± 0,025 ± 0,026 ± 0,027 |
M53(68)426 |
10.< 50 50.< 100 100.< 150 150.200 |
± 0,038 ± 0,039 ± 0,040 ± 0,041 ± 0,042 ± 0,043 ± 0,044 |
Н100(90)617 2) Н100(06)617 |
- 60.< - 30 - 30.< 0 0.< 50 50.< 100 100.< 150 150.180 |
± 0,020 ± 0,019 ± 0,018 ± 0,017 ± 0,016 ± 0,015 |
Ni120(90)672 |
- 80.< 0 0.< 100 100.< 150 150.260 |
± 0,016 ± 0,015 ± 0,013 ± 0,012 |
|
Электрические характеристики коммутаторов: Характеристика Питание от сети
Питание от внешнего источника постоянного тока Потребляемая мощность Интерфейс
Скорость передачи данных
Значение
от 90 до 254 В (от 45 до 65 Гц)
30 В ±2 % постоянного тока
21 ВА /15 Вт
RS232
115200 бод
Механические характеристики и требования к рабочим условиям эксплуатации коммутаторов:
Характеристика:
Масса
Габаритные размеры, ДхШхВ Температура окружающей среды
Относительная влажность воздуха
Степень защиты
Значение
2,3 кг
250x249^69 мм
от 0 до 40 °C
до 90 %
IP30
