Номер по Госреестру СИ: 54988-13
54988-13 Осциллографы цифровые
(RIGOL DS4000, MSO4000)
Назначение средства измерений:
Осциллографы цифровые RIGOL DS4000, MSO4000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

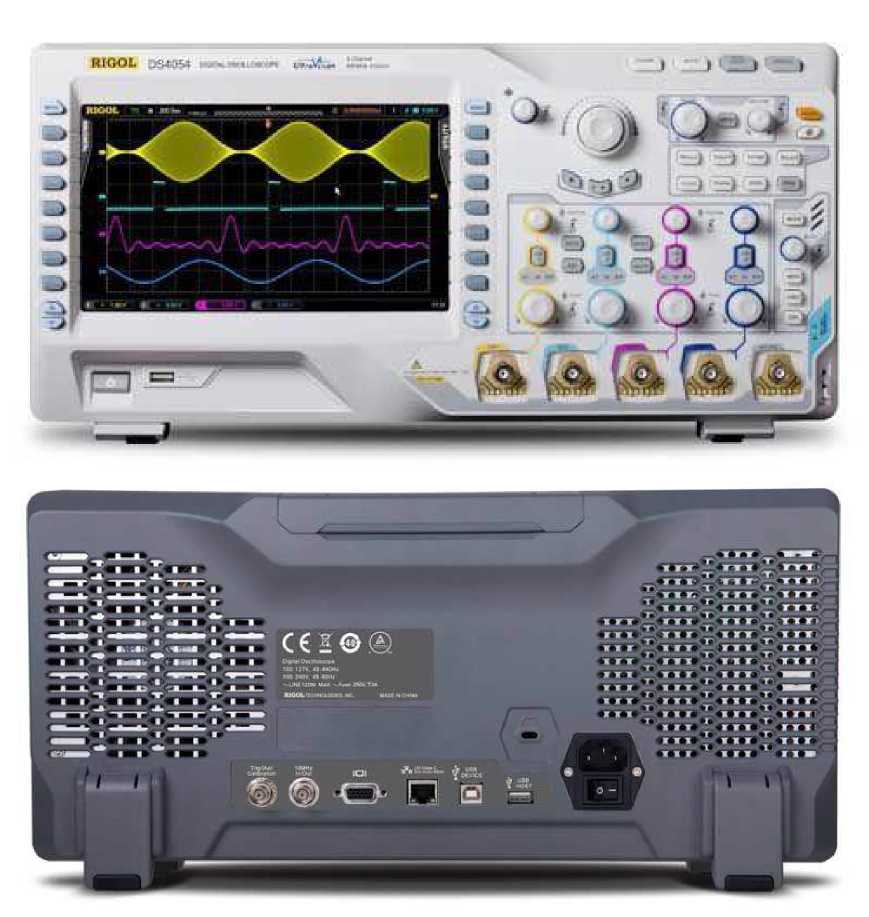

Внешний вид.
Осциллографы цифровые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.07.2023
Номер записи -
ID в реестре СИ - 367506
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MSO 4024, MSO 4014, DSO/MSO-X 4032A, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012, DS 4054, DS 4052, DS 4034, DS 4032, DS 4024, DS 4022, DS 4014, DS 1052Е,
Производитель
Изготовитель - Фирма "RIGOL Technologies, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 294
Выдано извещений - 1
Кол-во периодических поверок - 151
Кол-во средств измерений - 77
Кол-во владельцев - 41
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1485 от 2018.07.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№3371 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оборудование для взрывоопасных сред (Ех-оборудование)" (ТК 403)
Наличие аналогов СИ: Осциллографы цифровые (RIGOL DS4000, MSO4000)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
54988-13 Осциллографы цифровые (RIGOL DS4000, MSO4000) Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
54988-13 Осциллографы цифровые (RIGOL DS4000, MSO4000) Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
33711-07 01.02.2012 |
Осциллографы двухканальные цифровые, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
33711-08 01.01.2014 |
Осциллографы цифровые двухканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
36286-07 01.12.2012 |
Мультиметры цифровые, DM3000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
36286-08 10.10.2018 |
Мультиметры цифровые, DM3000 мод. DM3061, DM3062, DM3064, DM3051, DM3052, DM3054, DM3058 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
36589-07 01.01.2013 |
Генераторы сигналов специальной и произвольной формы, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
39474-08 01.01.2014 |
Генераторы сигналов специальной и произвольной формы двухканальные, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
39507-08 10.10.2018 |
Осциллографы цифровые четырехканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
39680-08 01.01.2014 |
Осциллографы цифровые двухканальные, VS5202, VS5202D, VS5102, VS5102D, VS5062, VS5062D, VS5042, VS5042D, VS5022, VS5022D Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
54983-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS1000, MSO1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
54985-13 30.09.2018 |
Мультиметры цифровые с системой сбора данных и коммутации , RIGOL M300 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
54986-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS6000, MSO6000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
54988-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS4000, MSO4000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
54989-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
55023-13 30.09.2018 |
Мультиметры цифровые, DM3068, DM3068A, DM3068B, DM3068E, DM3068U Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
55491-13 11.11.2018 |
Источники питания постоянного тока программируемые, DP811, DP821, DP831 и DP832 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
2 года |
56011-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1022, DG1012, DG1022A, DG1022U, DG1022Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
56012-13 30.08.2023 |
Генераторы сигналов произвольной формы, DG4202, DG4162, DG4102, DG4072, DG4062 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
56013-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
57457-14 26.05.2019 |
Осциллографы цифровые, RIGOL MSO2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
Кто поверяет Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 4 | 0 | 6 | 0 | 4 | ||
ООО "МИРУАР" (RA.RU.320061) | 5 | 3 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "ПРИСТ" (RA.RU.312058) | 8 | 1 | 1 | 7 | 0 | 8 | 1 | 7 | ||
РТРС (RA.RU.311450) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПЦАП" (RA.RU.311895) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
АО "НПК "КБМ" (RA.RU.311361) | 9 | 1 | 1 | 8 | 0 | 7 | 1 | 6 | ||
ПАО "ДАЛЬПРИБОР" (РОСС RU.0001.310028) | 10 | 0 | 8 | 0 | 10 | 0 | 8 | |||
АО "ПО "ЭЛЕКТРОПРИБОР" (0690) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПП "РАДАР ММС" (РОСС RU.0001.310004) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "НПЦАП" (RA.RU.311895) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 10 | 0 | 7 | 0 | 7 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ «Череповецкий ЦСМ» (49) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
АО "РИМР" (RA.RU.311661) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "НПП "РАДАР ММС" (RA.RU.312416) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 3 | 1 | 0 | 0 | 2 | 1 | 0 | |||
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 52 | 5 | 1 | 50 | 1 | 28 | 1 | 27 | |
ЗАО "НПП ЭЛИКС" (RA.RU.311309) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОАО "Дальприбор" (РОСС RU.0001.310028) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "Научно-производственная корпорация "Конструкторское бюро машиностроения" (RA.RU.311361) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КИА" (РОСС RU.0001.310033) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
РТРС (RA.RU.311450) | 4 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
АО "ПриСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ФЛЮК СИАЙЭС" (RA.RU.312401) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ПАО "ДАЛЬПРИБОР" (РОСС RU.0001.310028) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ММЗ" (RA.RU.311607) | 6 | 3 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ИПФ РАН (RA.RU.311455) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Вологодский ЦСМ Вологодская область |
9954 | 6418 |
ФБУ Воронежский ЦСМ Воронежская область |
6355 | 6418 |
ФБУ Иркутский ЦСМ Иркутская область |
9541 | 6418 |
ФБУ Курский ЦСМ Курская область |
150 | 6418 |
ФБУ Курский ЦСМ Курская область |
1305 | 6418 |
Программное обеспечение
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО применяется для захвата и передачи формы сигналов, снимков экрана, настроек и результатов измерений на внешний ПК с операционной системой Windows. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Модификация |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Все модели |
Встроенное |
Отсутствует |
Не ниже 00.00.03 |
- |
- |
Все модели |
Внешнее |
UltraSigma |
Не ниже 00.01.05.09 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым RIGOL DS4000, MSO4000
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
-
3. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
Изготовитель
Фирма «RIGOL TECHNOLOGIES, INC.», Китай.
Адрес: No.156, Cai He Village, Sha He Town, Chang Ping District, Beijing, 102206 P.R.China.
Тел.: +86-10-80706688 Факс: 86-10-80705070
Web-сайт: http://www.rigol.com
Заявитель
Фирма «T UV Rheinland (China) Ltd.», Китай.
Адрес: Unit 707, AVIC Building, No. 10B, Central Road, East 3rd Ring Road, Chaoyang District, Beijing, 100022 P.R.China.
Тел.: +86-10-65666660-104
Web-сайт: http://www.tuvasi.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов и логические операции.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB, GPIB (через адаптер USB-GPIB).
Осциллографы имеют многоязыковый интерфейс и систему быстрой справки.
Осциллографы серии DS4000 выпускаются в шестнадцати модификациях: DS4012, DS4012A, DS4014, DS4014A, DS4022, DS4022A, DS4024, DS4024A, DS4032, DS4032A, DS4034, DS4034A, DS4052, DS4052A, DS4054, DS4054A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO4000 выпускаются в шестнадцати модификациях: MSO4012, MSO4012A, MSO4014, MSO4014A, MSO4022, MSO4022A, MSO4024, MSO4024A, MSO4032, MSO4032A, MSO4034, MSO4034A, MSO4052, MSO4052A, MSO4054, MSO4054A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора и могут отображать т.н. «смешанные» сигналы (аналоговые + цифровые).
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.
На передней панели приборов расположен ЖКИ, клавиатура, кнопка включения, разъем интерфейса USB HOST, входы аналоговых каналов, вход внешней синхронизации, выход компенсатора пробника.
На задней панели расположены выход синхросигнала, выход допускового контроля, видеовыход, входы цифровых каналов логического анализатора (модификации MSO), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), USB HOST, разъем питания, предохранитель, вентилятор охлаждения, гнездо для замка Кенсингтон.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
В комплект поставки входят: пробник (по числу каналов), пробник цифровой (для модификаций MSO), кабель питания, USB-кабель, защитный кожух передней панели, руководство по эксплуатации, методика поверки.
Таблица 2 -
Характеристика |
Значение | |
Число входных аналоговых каналов |
DS4012, DS4012A, DS4022, DS4022A, DS4032, DS4032A, DS4052, DS4052A, MSO4012, MSO4012A, MSO4022, MSO4022A, MSO4032, MSO4032A, MSO4052, MSO4052A |
2 |
Число входных аналоговых каналов |
DS4014, DS4014A, DS4024, DS4024A, DS4034, DS4034A, DS4054, DS4054A, MSO4014, MSO4014A, MSO4024, MSO4024A, MSO4034, MSO4034A, MSO4054, MSO4054A |
4 |
Максимальная частота дискретизации |
2 ГГц на каждый канал | |
Длина записи |
70 Мб на каждый канал | |
Канал вертикального отклонения | ||
Входной импеданс |
1 МОм ± 1 %/14 ± 3 пФ; 50 Ом ± 1,5 % | |
Максимальное входное напряжение |
300 В | |
Разрешение по вертикали |
8 бит | |
Диапазон установки коэффициентов отклонения (КО) |
от 1 мВ/дел до 5 В/дел (по входу 1 МОм); от 1 мВ/дел до 1 В/дел (по входу 50 Ом) | |
Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе |
± (0,02x8 [дел]хКО [В/дел]) |
Полоса пропускания по уровню минус 3 дБ, не менее |
DS4012, DS4012A, DS4014, DS4014A, MSO4012, MSO4012A, MSO4014, MSO4014A |
100 МГц |
DS4022, DS4022A, DS4024, DS4024A, MSO4022, MSO4022A, MSO4024, MSO4024A |
200 МГц | |
DS4032, DS4032A, DS4034, DS4034A, MSO4032, MSO4032A, MSO4034, MSO4034A |
350 МГц | |
DS4052, DS4052A, DS4054, DS4054A, MSO4052, MSO4052A, MSO4054, MSO4054A |
500 МГц | |
Время нарастания переходной характеристики, не более |
DS4012, DS4012A, DS4014, DS4014A, MSO4012, MSO4012A, MSO4014, MSO4014A |
3,5 нс |
DS4022, DS4022A, DS4024, DS4024A, MSO4022, MSO4022A, MSO4024, MSO4024A |
1,8 нс | |
DS4032, DS4032A, DS4034, DS4034A, MSO4032, MSO4032A, MSO4034, MSO4034A |
1 нс | |
DS4052, DS4052A, DS4054, DS4054A, MSO4052, MSO4052A, MSO4054, MSO4054A |
0,7 нс | |
Канал горизонтального отклонения | ||
Диапазон установки коэффициентов развертки (КР) |
DS4012, DS4012A, DS4014, DS4014A, MSO4012, MSO4012A, MSO4014, MSO4014A |
от 5 нс/дел до 1000 с/дел |
DS4022, DS4022A, DS4024, DS4024A, MSO4022, MSO4022A, MSO4024, MSO4024A |
от 2 нс/дел до 1000 с/дел | |
DS4032, DS4032A, DS4034, DS4034A, MSO4032, MSO4032A, MSO4034, MSO4034A |
от 2 нс/дел до 1000 с/дел | |
DS4052, DS4052A, DS4054, DS4054A, MSO4052, MSO4052A, MSO4054, MSO4054A |
от 1 нс/дел до 1000 с/дел |
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора |
± 4х10’6 |
Логический анализатор (модификации MSO) | |
Число входных цифровых каналов логического анализатора |
16 |
Пороговые уровни срабатывания |
TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В); или устанавливаемый пользователем |
Пределы установки уровня срабатывания, определяемого пользователем |
± 8 В |
Общие технические характеристики | |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
Не более половины допускаемой основной погрешности |
Напряжение и частота сети электропитания |
От 100 до 240 В при частоте 50/60 Гц |
Габаритные размеры |
440x218x130 мм |
Масса |
(4,8 ± 0,2) кг |
Нормальные условия применения:
|
(23 ± 5) °С; до 90 % при + 35 °С |
Рабочие условия применения:
|
от 0 до + 50 °С; до 60 % при + 50 °С |
Ссылки на другие типы СИ
- 23529-02 Штангенциркули
- 229-49 Тахометры центробежные ручные
- 37551-08 Амперметры и вольтметры ана...
- 26921-04 Установка поверочная уровне...
- 57519-14 Анализаторы общего хлора
- 2940-85 Манометры автомобильные
- 62405-15 Системы диагностические
- 72559-18 Системы измерительные парам...
- 76330-19 Анализаторы расхода газа
- 3106-79 Линии измерительные
