Номер по Госреестру СИ: 54764-13
54764-13 Устройства многоцелевые учета и измерения качества электроэнергии
(SICAM P850 и SICAM P855)
Назначение средства измерений:
Устройства многоцелевые учёта и измерения качества электроэнергии SICAM P850 и SICAM P855 (далее устройства) предназначены для измерения и регистрации
электроэнергетических величин и показателей качества электрической энергии в трёхфазных сетях.
Внешний вид.
Устройства многоцелевые учета и измерения качества электроэнергии
Рисунок № 1
Программное обеспечение
Программное обеспечение устройств встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения многоцелевых устройств учёта и измерения качества электроэнергии SICAM P850 и SICAM P855 представлены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения устройств многоцелевых учёта и измерения качества электроэнергии SICAM P850 и SICAM P855
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Встроенное программное обеспечение |
SICAM P85x Firmware |
V02.00.05 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на корпус анализаторов в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Устройства многоцелевые учёта и измерения качества электроэнергии SICAM P850 и SICAM P855. Руководство пользователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам многоцелевым учёта и измерения качества электроэнергии SICAM P850 и SICAM P855
ГОСТ Р 51317.4.30-2008 «Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии» (класс S)
ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»
ГОСТ Р 51317.4.15-99 «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний»
Техническая документация фирмы-изготовителя.
Поверка
ПоверкаПоверка осуществляется по документу МП 54764-13 «Устройства многоцелевые учёта и измерения качества электроэнергии SICAM P850 и SICAM P855 компании Siemens AG, Германия. Методика поверки», утвержденному ФГУП «ВНИИМС » в 2013 году.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения
постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц -500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения
электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ -
110 мФ, пределы допускаемой погрешности : ± 0,4 %.
Устройства, внешний вид которых показан на рисунке 1, осуществляют измерения и регистрацию основных показателей качества электроэнергии в однофазных и трехфазных сетях. На передней панели устройств расположены: жидкокристаллический дисплей и клавиши управления. Устройства снабжены двумя независимо программируемыми дискретными выходами. Устройства имеют четыре входа для измерения переменного напряжения, три входа для измерения переменного тока и могут использоваться как для прямого подключения к сети, так и для подключения к сети через трансформаторы.
Устройства выполняют аналого-цифровое преобразование мгновенных значений входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой. Связь устройств с ЭВМ осуществляется с помощью набора цифровых интерфейсов. Результаты измерений хранятся во внутренней энергонезависимой памяти.

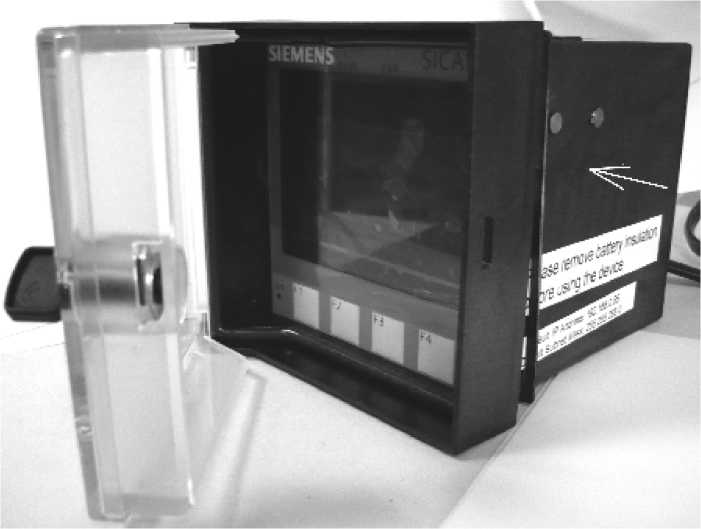

Рисунок 1. Внешний вид устройства, стрелкой показано место нанесения знака утверждения типа
Лист № 2 Всего листов 5 Питание устройств осуществляется от источника переменного или постоянного тока. Конструкция устройства позволяет пользователю осуществить его пломбирование за счет использования крепежных винтов на задней поверхности корпуса.
Таблица 2 - Метрологические характеристики
Наименование величины |
Диапазон измерения |
Пределы допускаемой основной погрешности |
Действующее значение фазного напряжения, В |
от 0 до 1,2 Udin |
± 0,002 Udin |
Действующее значение линейного напряжения, В |
от 0 до 1,2 Udinl |
± 0,002 Udinl |
Несимметрия напряжений, % |
от 0 до 100 |
± 0,2 % |
Частота, Гц |
от 42,5 до 57,5 |
± 50 мГц |
от 51 до 69 |
± 50 мГц | |
Доза фликера |
от 0,4 до 4 |
± 0,1 Pst |
Действующее значения гармоники напряжения, В |
- |
± 0,05 Uh ( при Uh > 0,03 Udin) ± 0,0015 Udin ( при Uh < 0,03 Udin) |
Действующее значение силы переменного тока, А |
от 0 до 2 IN |
± 0,002 In |
Несимметрия токов, % |
от 0 до 1 In |
± 0,2 % |
Действующее значение гармоники тока, А |
- |
± 0,05 Ih ( при Ih > 0,1 In) ± 0,005 In ( при Ih < 0,1 In) |
Активная мощность, Вт |
- |
± 0,005 P |
Реактивная мощность, вар |
- |
± 0,005 Q |
Полная мощность, А |
- |
± 0,005 S |
Коэффициент мощности |
от минус 1 до 1 |
± 0,01 К |
Фазовый угол, град |
от минус 180 до 180 |
± 2 град |
Активная энергия, Вт^ч |
- |
± 0,005 Wp |
Реактивная энергия, вар^ч |
- |
± 0,005 Wq |
Полная энергия, В^А^ч |
- |
± 0,005 Ws |
Коэффициент искажения синусоидальности напряжения, % |
от 0 до 100 |
± 0,5 % |
Коэффициент искажения синусоидальности тока, % |
от 0 до 100 |
± 0,5 % |
Примечание:
|
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от минус 25 до 55 |
Максимальная относительная влажность для температур от минус 10 до 31 °С (не более), % |
75 |
Габаритные размеры (длина х ширина х высота), мм |
100 х 96 x 96 |
Масса (не более), г |
600 |
