Номер по Госреестру СИ: 52621-13
52621-13 Анализаторы параметров качества электрической энергии
(SIMEAS Q80)
Назначение средства измерений:
Анализаторы параметров качества электрической энергии SIMEAS Q80 (далее анализаторы) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трёхфазных сетях.
Внешний вид.
Анализаторы параметров качества электрической энергии
Рисунок № 1
Программное обеспечение
Программное обеспечение анализаторов представлено специализированным программным обеспечением для сбора данных и сопряжения с внешним компьютером SIMEAS Q80 Manager и встроенным программным обеспечением.
Таблица 1- Идентификационные данные программного обеспечения анализаторов параметров качества электрической энергии SIMEAS Q80
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Программное обеспечение анализаторов для сбора данных и сопряжения с внешним компьютером |
SIMEAS Q80Manager |
2.2 build 1 (8/18/2011) |
Отсутствует |
Отсутствует |
Встроенное программное обеспечение |
IEC 61000 - 4 - 30 Ed. 2 class A |
3.09 R 3 (090722) |
Отсутствует |
Отсутствует |
Встроенное программное обеспечение |
Additional functionality |
1.01 R 2 (110620) |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на корпус анализаторов в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнализаторы параметров качества электрической энергии SIMEAS Q80. Руководство пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров качества электрической энергии SIMEAS Q80
ГОСТ Р 51317.4.30-2008 «Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии» (класс А)
ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»
ГОСТ Р 51317.4.15-99 «Совместимость технических средств электромагнитная. Фли-керметр. Технические требования и методы испытаний»
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПрименяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
Общество с ограниченной ответственностью «Сименс».Адрес: 115184, г. Москва ул. Большая Татарская, д. 9.
Анализаторы, внешний вид которых показан на рисунке 1, осуществляют измерения и регистрацию основных показателей качества электроэнергии в однофазных и трехфазных сетях. Анализаторы снабжены четырьмя дифференциальными цифровыми входами и четырьмя дифференциальными цифровыми выходами. Так же анализаторы имеют четыре входа для измерения напряжения, четыре входа для измерения тока и используются как для прямого подключения к сети, так и для подключения к сети через трансформаторы.
Анализаторы выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой. Анализаторы обеспечивают возможность осциллографирования измеряемых величин в реальном времени.
Результаты измерений хранятся на сменной карте CF.

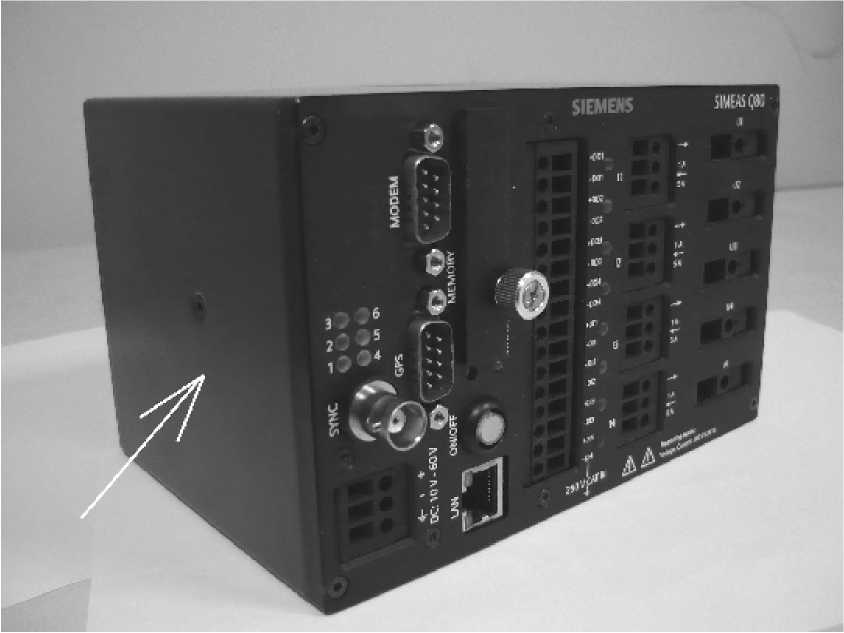

Рисунок 1. Внешний вид анализатора, стрелкой показано место нанесения знака утверждения типа
Связь анализаторов с ЭВМ осуществляется с помощью набора цифровых интерфейсов.
На передней панели анализаторов расположены разъёмы для синхронизации, подключения к компьютерным сетям, подключения периферийных устройств, подключения к цепям
Лист № 2 всего листов 4 измерения тока и напряжения, а так же разъёмы питания, цифровых входов и выходов, сменной карты CF, светодиодные индикаторы и кнопка включения анализатора.
Анализаторы снабжены встроенными часами реального времени со стандартной погрешностью 1 секунда в день при температуре 25°C.
Питание анализаторов осуществляется от источника постоянного тока. Анализаторы снабжены литиевым элементом питания типа BR2023. Корпус анализаторов не опломбирован.
Таблица 2 - Метрологические характеристики
Наименование величины |
Предельное значение |
Пределы допускаемой основной погрешности при температуре окружающего воздуха 25 °С |
Действующее значение напряжения |
от 10 до 1000 В |
± 0,001 Un |
Действующее значение тока |
от 0 до 10 А |
± 0,001 In |
Частота |
от 40 до 60 Гц |
± 10 мГц |
от 50 до 70 Гц |
± 10 мГц | |
Амплитуда входного напряжения |
от 0,1 до 2 Un |
± 0,001 U |
Доза фликера |
от 0,2 до 10 |
± 0,05 Pst |
Коэффициент несимметрии |
от 0,5 до 5 % |
± 0,15 % |
Действующее напряжение гармоники |
- |
± 0,05 Uh ( при Uh > 0,01 Un) ± 0,0005 Un ( при Uh < 0,01 Un) |
Напряжение управляющих сигналов в электрических сетях |
от 0 до 0,09 Udin |
± 0,05 Us ( при Us > 0,03 Udin) ± 0,0015 UDIN ( при 0,01 UDIN < US < 0,03 UDIN) |
Провалы напряжения и перенапряжения |
- |
± 0,002 Udin |
Примечание:
-
1 UN - номинальное напряжение
-
2 IN - номинальный ток
-
3 UH - действующее значение гармонической составляющей напряжения
-
4 US - действующее значение управляющего сигнала
-
5 UDIN - входное напряжение
-
6 U- показания анализатора
-
7 Pst - показания анализатора
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от минус 10 до 55 |
Максимальная относительная важность для температур от минус 10 до 31 °С, % |
80 |
Г абаритные размеры(длина х ширина х высота), мм |
166 x 105 x 117 |
Масса (не более), г |
1900 |
Температурный коэффициент при измерении силы тока в пределах рабочего диапазона температур от минус 10 °С до 25 °С и от 25 °С до 55 °С составляет: 0,006 % / °С | |
Температурный коэффициент при измерении напряжения в пределах рабочего диапазона температур от минус 10 °С до 25 °С и от 25 °С до 55 °С составляет: 0,005 % / °С |
