Номер по Госреестру СИ: 54701-13
54701-13 Пирометры инфракрасные линейно-сканирующие
(LANDSCAN LSP-HD)
Назначение средства измерений:
Пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD (далее по тексту - пирометры) предназначены для бесконтактных измерений температуры поверхностей твердых тел, расплавов различных материалов по их собственному тепловому излучению, а также для измерений профиля температуры объекта в инфракрасной области спектра по одной координате и отображения получаемых данных на экране персонального компьютера (ПК). При этом размеры отображаемой поверхности объекта определяются шириной угла сканирования, а также угловым полем зрения пирометра.
Внешний вид.
Пирометры инфракрасные линейно-сканирующие
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе первичного линейно-сканирующего пирометрического преобразователя и не доступно для внешней модификации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LSPHD Runtime Image |
Номер версии (идентификационный номер) ПО, не ниже |
V2.6 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономная часть ПО «LANDSCAN Processor Configuration Software» устанавливается на ПК. ПО LANDSCAN Processor Configuration Software предоставляет подробную информацию по измерениям температуры, инструменты анализа и хранения результатов для целей дальнейшего исследования и контроля качества.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус первичного пирометрического преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным линейно-сканирующим LANDSCAN LSP-HDГОСТ 28243-96 Пирометры. Общие технические требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD.
Изготовитель
Фирма «LAND Instruments International», Великобритания Адрес: Dronfield, S18 1DJ United KingdomТелефон: +44 (0) 1246 417691
E-mail: land.infrared@ametek.co.uk
Web-сайт: www.landinst.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему на быстродействующий фотоэлектрический приемник, в цифровой сигнал, пропорциональный температуре. Далее сигнал передается посредством сети Ethernet на ПК для индикации значений температуры, последующей обработки и архивирования, или в процессор для дальнейшего цифро-аналогового преобразования.
Пирометры представляют собой первичный линейно-сканирующий пирометрический преобразователь и вторичный цифровой прибор (далее - процессор), который используется для преобразования сигналов пирометра (опционально).
Первичные линейно-сканирующие пирометрические преобразователи представляют собой оптико-электронные устройства, состоящие из: оптической системы, фокусирующей излучение объекта с помощью вращающейся зеркальной призмы на термоэлектрическом приемнике, и электронного блока измерения. Вращающаяся призма предназначена для создания эффекта сканирования в пределах одной координаты.
Процессор (LSP-HD I/O) осуществляет управление релейными выходами сигнализации, цифровыми и аналоговыми сигналами постоянного тока в диапазоне от 0 до 20 мА.
Пирометры изготавливаются в 13-ти моделях: LSP-HD 10, LSP-HD 11, LSP-HD 20, LSP-HD 21, LSP-HD 22, LSP-HD 5FL, LSP-HD 50, LSP-HD 52, LSP-HD 60, LSP-HD 61, LSP-HD 62, LSP-HD 63, LSP-HD 71. Модели пирометров различаются между собой по метрологическим характеристикам.
Фотография общего вида пирометров приведена на рисунке 1.
Место нанесения
заводского номера

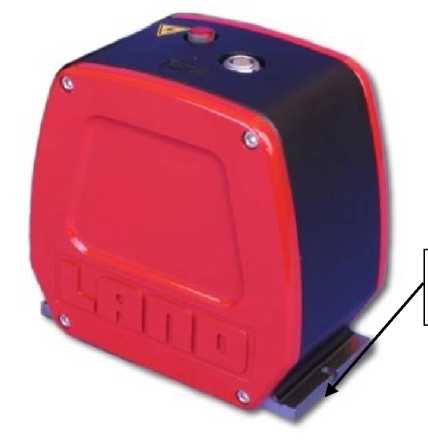

Рисунок 1 - Общий вид пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD
Пломбирование пирометров не предусмотрено. Заводской номер пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD наносится в виде наклейки на нижней части корпуса первичного линейно-сканирующего пирометрического преобразователя. Конструкция пирометров не предусматривает нанесение знака поверки на средство измерений.
Таблица 10 -
Наименование |
Обозначение |
Количество |
Пирометр инфракрасный линейно-сканирующий |
LANDSCAN LSP-HD (обозначение модели -в соответствии с заказом) |
1 шт. |
Процессор |
LSP-HD I/O |
1 шт. (по дополнительному заказу) |
Руководство по эксплуатации на пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD (на русском языке) |
- |
1 экз. |
Компакт-диск с ПО |
- |
1 шт. |
Комплект соединительных кабелей |
- |
1 шт. (по дополнительному заказу) |
Метрологические и основные технические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD в зависимости от модели, а также процессора LSP-HD I/O, приведены в таблицах 2-8.
Таблица 2 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 10, LSP-HD 11, LSP-HD 20
Наименование характеристики |
Значение |
(в зависимости от модели) | |
LSP-HD 10 |
LSP-HD 11 |
LSP-HD 20 | |
Диапазон измерений температуры, °С |
от +600 до +1400 |
от +700 до +1500 |
от +200 до +850 |
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 | ||
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 | ||
Показатель визирования |
500:1 |
500:1 |
300:1 |
Спектральный диапазон, мкм |
1 |
1 |
2,2 |
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 |
Таблица 3 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 21, LSP-HD 22, LSP-HD 5FL
Наименование характеристики |
Значение (в зависимости от модели) | ||
LSP-HD 21 |
LSP-HD 22 |
LSP-HD 5FL | |
Диапазон измерений температуры, °С |
от +300 до +1000 |
от +400 до +1200 |
от +150 до +750 |
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 | ||
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 |
±2,0 | |
Показатель визирования |
500:1 |
500:1 |
100:1 |
Спектральный диапазон, мкм |
,9 |
5 | |
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
Фокусное расстояние, мм |
от 1000 (непрерывное регулирование) |
1200 (фиксированное ) |
Таблица 4 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 50, LSP-HD 52, LSP-HD 60
Наименование характеристики |
Значение |
(в зависимости от модели) | |
LSP-HD 50 |
LSP-HD 52 |
LSP-HD 60 | |
Диапазон измерений температуры, °С |
от +150 до +750 |
от +500 до +1100 |
от +20 до +250 |
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 |
±3,0 |
±2,0(*) |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±2,0 |
±3,0 |
±1,0 |
Показатель визирования |
100:1 | ||
Спектральный диапазон, мкм |
5 |
от 3 до 5 | |
Коэффициент излучательной способности (изменяемый) |
от 0,10 до 1,00 |
от 0,20 до 1,00 | |
Фокусное расстояние, мм |
1200 (фиксированное) | ||
Примечание: ( ) - или ±2,0 °С, выбирают большее значение |
Таблица 5 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 61, LSP-HD 62, LSP-HD 71
Наименование характеристики |
Значение |
(в зависимости от модели) | |
LSP-HD 61 |
LSP-HD 62 |
LSP-HD 71 | |
Диапазон измерений температуры, °С |
от +50 до +400 |
от +100 до +600 |
от +50 до +350 |
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0(*) |
±2,0 |
±2,0(*) |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 |
±1,0 |
±1,0 |
Показатель визирования |
100:1 | ||
Спектральный диапазон, мкм |
от 3 до 5 |
от 3 до 4,2 |
3,4 |
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 | ||
Фокусное расстояние, мм |
1200 (фиксированное) | ||
Примечание: ( ) - или ±2,0 °С, выбирают большее значение |
Таблица 6 - Метрологические характеристики пирометров инфракрасных линейно-
сканирующих LANDSCAN LSP-HD модели LSP-HD 63
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от +50 до +850 |
Пределы допускаемой относительной погрешности измерений температуры, % |
±2,0(*) |
Показатель визирования |
100:1 |
Спектральный диапазон, мкм |
от 3 до 5 |
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 |
Фокусное расстояние, мм |
1200 (фиксированное) |
Примечание: ( ) - или ±2,0 °С, выбирают большее значение. |
Таблица 7 - Основные технические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD
Наименование характеристики |
Значение |
Угол сканирования |
80° (регулируемый до 40°) |
Масса, кг, не более |
5,0 |
Частота сканирования, Гц |
от 10 до 150 (регулируемый, с шагом 10 Гц) |
Габаритные размеры, мм (длина х ширина х высота), не более |
206x209x100 |
Напряжение питания постоянного тока, В |
24 |
Выходной сигнал, мА |
от 4 до 20 |
Рабочие условия эксплуатации:
|
от +5 до +60 от 10 до 90 (без конденсации) |
Таблица 8 - Метрологические характеристики процессора LSP-HD I/O
Наименование характеристики |
Значение |
Диапазон изменения входных/выходных каналов:
|
от 0 до 20, от 4 до 20; от 0 до 20, от 4 до 20 |
Пределы допускаемой относительной погрешности аналоговых входных/ выходных каналов, % |
±0,3/ ±0,1 |
Таблица 9 - Основные технические характеристики процессора LSP-HD I/O
Наименование характеристики |
Значение |
Тип входных/выходных каналов:
|
от 0 до 20, от 4 до 20 от 0 до 20, от 4 до 20; 125 (переменный ток) 30 (постоянный ток); 24 (постоянный ток) |
Кол-во каналов ввода/вывода (опционально):
|
4 (до 48) 2 (до 16) 4 (до 16) 4 (до 16) |
Габаритные размеры, мм (длина х ширина х высота), не более |
200x150x200 |
Масса, кг, не более |
2,0 |
Рабочие условия эксплуатации:
|
от +10 до +50 от 10 до 90 (без конденсации) |
