35655-07 Пирометры инфракрасные линейно-сканирующие
(LANDSCAN)
Назначение средства измерений:
Пирометры инфракрасные линейно-сканирующие LANDSCAN (далее по тексту -пирометры) предназначены для бесконтактного измерения температуры поверхностей твердых тел, газовых струй, расплавов различных материалов по их собственному тепловому излучению, а также для измерения профиля температуры объекта в инфракрасной области спектра по одной координате. При этом размеры отображаемой поверхности объекта определяются шириной угла сканирования, а также угловым полем зрения пирометра.
Внешний вид.
Пирометры инфракрасные линейно-сканирующие
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) пирометров инфракрасных линейно-сканирующих LANDSCAN состоит только из встроенного ПО.
Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе процессора и не доступно для внешней модификации. Процессоры могут взаимодействовать как с локальной системой управления процессами, так и с сервером данных LAND с установленным на нем ПО «LANDSCAN Windows Control and Analyze (WCA) software». ПО WCA предоставляет подробную информацию по измерениям температуры, инструменты анализа и хранения результатов для целей дальнейшего исследования и контроля качества.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (*) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО пирометров инфракрасны х линейно сканирующих LANDSCAN (встроенная часть) |
LSPHD Runtime Image |
V2.6.0 |
по номеру версии |
- |
«LANDSCAN Windows Control and Analyze (WCA) software» (внешняя часть) |
CD Image for Landscan WCA |
V5.10.0 |
по номеру версии |
- |
(*) - и более поздние версии
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного пирометрического преобразователя и процессора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на пирометры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным линейно-сканирующим LANDSCAN
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «LAND Instruments International», Великобритания. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры.
Поверка
Поверкаосуществляется по методике поверки МП 35655-07 «Пирометры инфракрасные линейно-сканирующие LANDSCAN. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», январь 2007г.
Основные средства поверки:
-
- источники излучения в виде моделей черного тела, эталонные 1-го разряда, диапазон воспроизводимых температур от 0 до плюс 1400 °С.
Изготовитель
фирма «LAND Instruments International», ВеликобританияАдрес: Dronfield, S18 1DJ United Kingdom
Тел.: (01246) 417691
Факс: (01246) 410585
E-mail: infrared.sales@landinst.com
лист № 6
Заявитель |
всего листов 6 фирма ООО «Рустек» Адрес: 194044. г. Санкт-Петербург. Выборгская наб.. д. 43 Тел.: +7 (812) 703 0785 Факс: +7 (812) 703 0783 |
Испытательный центр
Государственный центр испытаний средств измерений ( ГЦИ СИ ) ФГУП «ВНИИМС », г.МоскваПринцип действия пирометра основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему на быстродействующий фотоэлектрический приемник, в аналоговый токовый сигнал (4-20 мА), пропорциональный температуре. Далее сигнал передается на вторичный цифровой прибор (далее - процессор), который преобразует значение температуры в цифровой сигнал.
Пирометры представляют собой первичный линейно-сканирующий пирометрический преобразователь и процессор, который используется для управления пирометром, а также для преобразования выходных сигналов пирометра в значения температуры. Первичные линейно-сканирующие пирометрические преобразователи представляют собой оптико-электронные устройства, состоящие из: оптической системы, фокусирующей излучение объекта с помощью вращающейся зеркальной призмы на термоэлектрическом приемнике, и электронного блока измерения. Вращающаяся призма предназначена для создания эффекта сканирования в пределах одной координаты. Процессор осуществляет управление релейными выходами сигнализации, а также передает данные по протоколу Ethernet на персональный компьютер для последующей обработки, индикации и хранения.
Пирометры изготавливаются следующих моделей: LSP10, LSP20, LSP21, LSP5FL, LSP50, LSP52, LSP60, LSP61, LSP62, LSP71, различающихся диапазоном измеряемых температур, спектральным диапазоном и оптическим разрешением. В качестве вторичных цифровых приборов используется 3 типа процессоров (LSC-C, LSC-B и LSC-B-P), имеющих различные возможности.
Фотография общего вида пирометров приведена на рисунке 1:

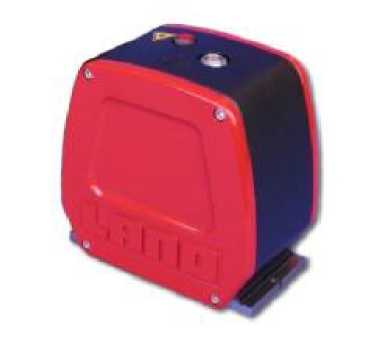

Рис.1 Пирометр инфракрасный линейно-сканирующий LANDSCAN
В комплект поставки пирометра входят:
-
- Пирометрический преобразователь - 1 шт.;
-
- Процессор - 1 шт.;
-
- Комплект соединительных кабелей - 1 шт.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Методика поверки - 1 экз.
пирометров и процессоров приведены соответственно в таблицах 2 и 3.
Таблица 2
Наименование характеристики |
LSP10 |
LSP20 |
LSP21 |
LSP5FL LSP50 |
LSP52 |
LSP60 |
LSP61 |
LSP62 |
LSP71 |
Диапазон измеряемых температур, °С |
+600 -+1400 |
+200 - +850 |
+300 - + 1000 |
+150 - +750 |
+500 - +1100 |
+20 - +250 |
+50 - +400 |
+ 100 - +600 |
+50 - +350 |
Пределы допускаемой основной погрешности, °С |
±2 |
±3 |
±2 |
±3 |
±2 | ||||
Пределы допускаемой дополнительной погрешности, вызванной влиянием температуры окружающей среды, °С /l0 °С |
±1 |
±2 |
±3 |
±1 |
±2 |
±1 | |||
Показатель визирования |
500:1 |
300:1 |
500:1 |
100:1 | |||||
Спектральный диапазон, мкм |
1 |
2,4 |
1,9 |
5 |
3 - 5 |
3 - 4,2 |
3,4 | ||
Угол сканирования |
80° (программно регулируемый до 40°) | ||||||||
Частота сканирования, Гц |
10 - 100 (с шагом 10) (устанавливается пользователем) | ||||||||
Количество точек на линию |
1000 | ||||||||
Выходной сигнал |
4-20 мА | ||||||||
Питание, В |
24, постоянный ток | ||||||||
Масса, кг |
2 | ||||||||
Габаритные размеры оптической системы, мм: длина х ширина х высота |
206 х 130 х 209 | ||||||||
Рабочие условия эксплуатации:
|
5 - 60 10 - 90 10 - 30, 30 - 300 |
* - Суммарная погрешность пирометра с процессором .
Таблица 3.
\ Хар-ка Тип \ процессора \ |
Типы входных/ выходных каналов |
Погрешность аналоговых входных/ выходных каналов |
Кол-во каналов ввода/ вывода |
Связь с компьютером |
У словия эксплуатации процессора: |
Габаритные размеры, мм: длина x ширина x высота |
Вес , кг | |
Диапазон температур окружающег о воздуха, °С |
Диапазон относительной влажности окружающего воздуха, % | |||||||
LSC-C |
Аналоговый выход: 0/4 - 20 мА Аналоговый вход: токовый 0/4 - 20 мА или по напряжению 1/2/5/10В Цифровой вход: 4В постоянный ток Цифровой выход: Реле, 50 В постоянный ток макс., 500 мА |
0 - 4 |
RS232C, Ethernet |
193 х203х 326 |
6 | |||
LSC-B |
Выход: ±0,3% |
RS232C, Ethernet | ||||||
LSC-B-P |
Вход по току и напряжению: ±0,2% |
0 - 12 |
RS232C, Ethernet, Подключение дополнительны х устройств |
10 - 50 |
10 - 90 |
312 х 484 х 178 |
8 |
