№2002 от 11.08.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 351379
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2002 от 11.08.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 2002
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Пирометры инфракрасные линейно-сканирующие |
LANDSCAN LSP-HD |
зав. № 189291 (модель LSP-HD 63) |
54701-13 |
МП 54701-13 |
МП 207-0062022 |
28.02. 2022 г |
Общество с ограниченной ответственностью «СТС» (ООО «СТС»), г. Екатеринбург |
ФГБУ «ВНИИМС» г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2022 г. № 2002
Лист № 1 Регистрационный № 54701-13 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD
Назначение средства измеренийПирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD (далее по тексту - пирометры) предназначены для бесконтактных измерений температуры поверхностей твердых тел, расплавов различных материалов по их собственному тепловому излучению, а также для измерений профиля температуры объекта в инфракрасной области спектра по одной координате и отображения получаемых данных на экране персонального компьютера (ПК). При этом размеры отображаемой поверхности объекта определяются шириной угла сканирования, а также угловым полем зрения пирометра.
Описание средства измеренийПринцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему на быстродействующий фотоэлектрический приемник, в цифровой сигнал, пропорциональный температуре. Далее сигнал передается посредством сети Ethernet на ПК для индикации значений температуры, последующей обработки и архивирования, или в процессор для дальнейшего цифро-аналогового преобразования.
Пирометры представляют собой первичный линейно-сканирующий пирометрический преобразователь и вторичный цифровой прибор (далее - процессор), который используется для преобразования сигналов пирометра (опционально).
Первичные линейно-сканирующие пирометрические преобразователи представляют собой оптико-электронные устройства, состоящие из: оптической системы, фокусирующей излучение объекта с помощью вращающейся зеркальной призмы на термоэлектрическом приемнике, и электронного блока измерения. Вращающаяся призма предназначена для создания эффекта сканирования в пределах одной координаты.
Процессор (LSP-HD I/O) осуществляет управление релейными выходами сигнализации, цифровыми и аналоговыми сигналами постоянного тока в диапазоне от 0 до 20 мА.
Пирометры изготавливаются в 13-ти моделях: LSP-HD 10, LSP-HD 11, LSP-HD 20, LSP-HD 21, LSP-HD 22, LSP-HD 5FL, LSP-HD 50, LSP-HD 52, LSP-HD 60, LSP-HD 61, LSP-HD 62, LSP-HD 63, LSP-HD 71. Модели пирометров различаются между собой по метрологическим характеристикам.

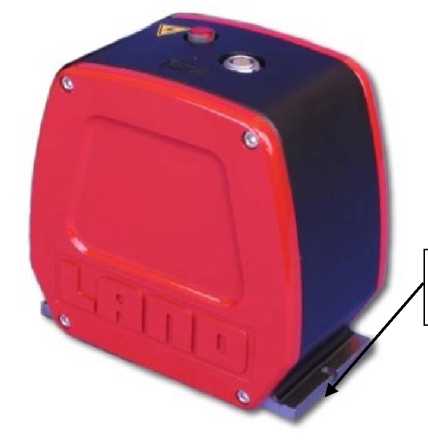

Фотография общего вида пирометров приведена на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD
Пломбирование пирометров не предусмотрено. Заводской номер пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD наносится в виде наклейки на нижней части корпуса первичного линейно-сканирующего пирометрического преобразователя. Конструкция пирометров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечениеПрограммное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе первичного линейно-сканирующего пирометрического преобразователя и не доступно для внешней модификации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LSPHD Runtime Image |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономная часть ПО «LANDSCAN Processor Configuration Software» устанавливается на ПК. ПО LANDSCAN Processor Configuration Software предоставляет подробную информацию по измерениям температуры, инструменты анализа и хранения результатов для целей дальнейшего исследования и контроля качества.
Метрологические и технические характеристикиМетрологические и основные технические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD в зависимости от модели, а также процессора LSP-HD I/O, приведены в таблицах 2-8.
Таблица 2 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 10, LSP-HD 11, LSP-HD 20
|
Наименование характеристики |
Значение |
(в зависимости от модели) | |
|
LSP-HD 10 |
LSP-HD 11 |
LSP-HD 20 | |
|
Диапазон измерений температуры, °С |
от +600 до +1400 |
от +700 до +1500 |
от +200 до +850 |
|
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 | ||
|
Показатель визирования |
500:1 |
500:1 |
300:1 |
|
Спектральный диапазон, мкм |
1 |
1 |
2,2 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 | ||
Таблица 3 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 21, LSP-HD 22, LSP-HD 5FL
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
LSP-HD 21 |
LSP-HD 22 |
LSP-HD 5FL | |
|
Диапазон измерений температуры, °С |
от +300 до +1000 |
от +400 до +1200 |
от +150 до +750 |
|
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 |
±2,0 | |
|
Показатель визирования |
500:1 |
500:1 |
100:1 |
|
Спектральный диапазон, мкм |
,9 |
5 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Фокусное расстояние, мм |
от 1000 (непрерывное регулирование) |
1200 (фиксированное ) | |
Таблица 4 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 50, LSP-HD 52, LSP-HD 60
|
Наименование характеристики |
Значение |
(в зависимости от модели) | |
|
LSP-HD 50 |
LSP-HD 52 |
LSP-HD 60 | |
|
Диапазон измерений температуры, °С |
от +150 до +750 |
от +500 до +1100 |
от +20 до +250 |
|
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0 |
±3,0 |
±2,0(*) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±2,0 |
±3,0 |
±1,0 |
|
Показатель визирования |
100:1 | ||
|
Спектральный диапазон, мкм |
5 |
от 3 до 5 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,10 до 1,00 |
от 0,20 до 1,00 | |
|
Фокусное расстояние, мм |
1200 (фиксированное) | ||
|
Примечание: ( ) - или ±2,0 °С, выбирают большее значение | |||
Таблица 5 - Метрологические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD моделей LSP-HD 61, LSP-HD 62, LSP-HD 71
|
Наименование характеристики |
Значение |
(в зависимости от модели) | |
|
LSP-HD 61 |
LSP-HD 62 |
LSP-HD 71 | |
|
Диапазон измерений температуры, °С |
от +50 до +400 |
от +100 до +600 |
от +50 до +350 |
|
Пределы допускаемой основной относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), % |
±2,0(*) |
±2,0 |
±2,0(*) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием температуры окружающей среды, °С/10 °С |
±1,0 |
±1,0 |
±1,0 |
|
Показатель визирования |
100:1 | ||
|
Спектральный диапазон, мкм |
от 3 до 5 |
от 3 до 4,2 |
3,4 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 | ||
|
Фокусное расстояние, мм |
1200 (фиксированное) | ||
|
Примечание: ( ) - или ±2,0 °С, выбирают большее значение | |||
Таблица 6 - Метрологические характеристики пирометров инфракрасных линейно-
сканирующих LANDSCAN LSP-HD модели LSP-HD 63
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +50 до +850 |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±2,0(*) |
|
Показатель визирования |
100:1 |
|
Спектральный диапазон, мкм |
от 3 до 5 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,20 до 1,00 |
|
Фокусное расстояние, мм |
1200 (фиксированное) |
|
Примечание: ( ) - или ±2,0 °С, выбирают большее значение. | |
Таблица 7 - Основные технические характеристики пирометров инфракрасных линейно-сканирующих LANDSCAN LSP-HD
|
Наименование характеристики |
Значение |
|
Угол сканирования |
80° (регулируемый до 40°) |
|
Масса, кг, не более |
5,0 |
|
Частота сканирования, Гц |
от 10 до 150 (регулируемый, с шагом 10 Гц) |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x209x100 |
|
Напряжение питания постоянного тока, В |
24 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Рабочие условия эксплуатации:
|
от +5 до +60 от 10 до 90 (без конденсации) |
Таблица 8 - Метрологические характеристики процессора LSP-HD I/O
|
Наименование характеристики |
Значение |
|
Диапазон изменения входных/выходных каналов:
|
от 0 до 20, от 4 до 20; от 0 до 20, от 4 до 20 |
|
Пределы допускаемой относительной погрешности аналоговых входных/ выходных каналов, % |
±0,3/ ±0,1 |
Таблица 9 - Основные технические характеристики процессора LSP-HD I/O
|
Наименование характеристики |
Значение |
|
Тип входных/выходных каналов:
|
от 0 до 20, от 4 до 20 от 0 до 20, от 4 до 20; 125 (переменный ток) 30 (постоянный ток); 24 (постоянный ток) |
|
Кол-во каналов ввода/вывода (опционально):
|
4 (до 48) 2 (до 16) 4 (до 16) 4 (до 16) |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
200x150x200 |
|
Масса, кг, не более |
2,0 |
|
Рабочие условия эксплуатации:
|
от +10 до +50 от 10 до 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус первичного пирометрического преобразователя.
Комплектность средства измеренийТаблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный линейно-сканирующий |
LANDSCAN LSP-HD (обозначение модели -в соответствии с заказом) |
1 шт. |
|
Процессор |
LSP-HD I/O |
1 шт. (по дополнительному заказу) |
|
Руководство по эксплуатации на пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD (на русском языке) |
- |
1 экз. |
|
Компакт-диск с ПО |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. (по дополнительному заказу) |
Сведения о методиках (методах) измерений приведены в разделе 2 Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным линейно-сканирующим LANDSCAN LSP-HDГОСТ 28243-96 Пирометры. Общие технические требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на пирометры инфракрасные линейно-сканирующие LANDSCAN LSP-HD.
ИзготовительФирма «LAND Instruments International», Великобритания Адрес: Dronfield, S18 1DJ United Kingdom
Телефон: +44 (0) 1246 417691
E-mail: land.infrared@ametek.co.uk
Web-сайт: www.landinst.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 августа 2022 г.
2002
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от / б августа zuzu г. /уибд
Подлинник электронного документа, подписанного ЭП,
за собой.
-
5. Контроль за испол] [ениен®'
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: O29D109BOOOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
