Номер по Госреестру СИ: 54538-13
54538-13 Преобразователи параметров атмосферных осадков
(R2S-UMB)
Назначение средства измерений:
Преобразователи параметров атмосферных осадков R2S-UMB (далее - преобразователи R2S-UMB) предназначены для автоматических измерений количества и интенсивности атмосферных осадков.
Внешний вид.
Преобразователи параметров атмосферных осадков
Рисунок № 1
Внешний вид.
Преобразователи параметров атмосферных осадков
Рисунок № 2
Программное обеспечение
Программное обеспечение преобразователей R2S-UMB «R2SUMB» является встроенным ПО. Встроенное ПО («R2SUMB») обеспечивает управление работой, проверку состояния, сбор данных, обработку и передачу данных от преобразователя R2S-UMB.
Идентификационные данные программного обеспечения Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
R2SUMB |
«R2SUMB.hex» |
2.1 |
D9698708 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в формуляре «Преобразователи параметров атмосферных осадков R2S-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям атмосферных осадков R2S-UMB-
1. ГОСТ 8.470-82 ГСИ. «Государственная поверочная схема для средств измерений объема жидкости».
-
2. Техническая документация изготовителя.
Лист № 4 Всего листов 4 Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений осуществление деятельности в области гидрометеорологии.
Поверка
Поверка осуществляется по документу МП 2551-0106-2012 «Преобразователи параметров атмосферных осадков R2S-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.09.2012 г.Основные средства поверки:
-
1. Цилиндр «Klin», диапазон от 10 до 2000 мл, класс точности 2.
-
2. Секундомер механический СОСпр-26-2-010, диапазон от 0 до 60 мин, класс точности 2.
Изготовитель
Фирма «Lufft Mess-und Regeltechnik GmbH», Германия.Адрес: Gutenbergstrasse 20 D-70736 Fellbach Germany, tel 0049 (0)711/51822-0 fax: 0049 (0)711/51822-41.
Принцип действия преобразователей R2S-UMB основан на преобразовании отраженного от атмосферных осадков СВЧ сигнала в количество и интенсивность атмосферных осадков.
Конструктивно преобразователи R2S-UMB представляют собой корпус, закрытый защитным стеклом, внутри которого размещены: доплеровский радиолокатор непрерывного излучения с длинной волны 1,25 см, фильтр, усилитель, микроконтроллер. Преобразователи R2S-UMB устанавливаются на мачте при помощи кронштейна. Внешний вид преобразователя R2S-UMB представлен на рис. 1.
Высокочастотные колебания радиолокатора преобразователя R2S-UMB посредством антенны излучаются в пространство. При прохождении атмосферных осадков через измерительную зону преобразователя отраженные сигналы регистрируются радиолокатором. По измеренной частоте и амплитуде отраженного сигнала определяется скорость падения капель. Далее по алгоритму фирмы рассчитывается количество и интенсивность атмосферных осадков.
Преобразователи R2S-UMB имеют обогрев защитного стекла, который автоматически включается при температуре ниже 4oC.
Преобразователи R2S-UMB могут функционировать как автономно так и в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Для обмена информацией имеются последовательные интерфейсы RS-485. При использовании модемов преобразователи R2S-UMB могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км

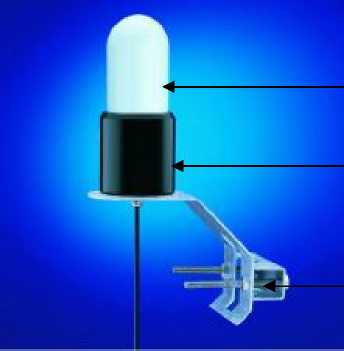

Рис. 1 Преобразователи R2S-UMB
1- защитное стекло, 2-корпус, 3-кронштейн

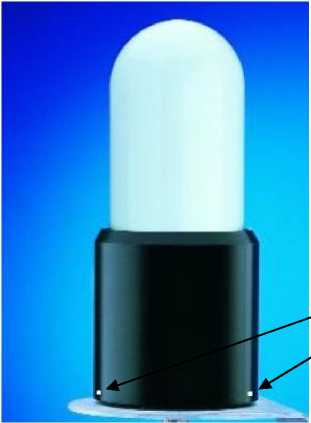

1 - пломбы на корпусе.
Рисунок 2. Схема пломбирования преобразователей R2S-UMB.
Таблица 2
Наименование характеристики |
Значения характеристики |
Диапазон измерений количества атмосферных осадков , мм |
от 1 до 999 |
Диапазон показаний количества атмосферных осадков, мм |
от 0 до 999 |
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
± (0,05 + 0,05^Мизм), где Мизм - измеренное количество осадков |
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 1 до 200 |
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
± (0,05 + 0,05-Низм), где Низм - измеренная интенсивность осадков | ||
Периодичность измерений в автоматическом режи ме, с |
от 60 до 600 | ||
Период обновления измеренных значений, с |
60 | ||
Электрическое питание постоянный ток:
|
24 ± 8 500 | ||
Потребляемая мощность, не более, А |
50 | ||
Средняя наработка на отказ, ч |
8000 | ||
Срок службы, лет |
8 | ||
Г абаритные размеры, масса |
диаметр, мм |
высота, мм |
масса, кг |
90 |
220 |
4,5 | |
Условия эксплуатации -температура воздуха, oC; -относительная влажность воздуха, %; -атмосферное давление, гПа |
от минус 40 до 70 от 0 до 100 от 800 до 1100 |
Примечание: под количеством осадков понимается толщина слоя выпавших осадков.
