Номер по Госреестру СИ: 51136-12
51136-12 Комплект поверочный
(VS20-UMB)
Назначение средства измерений:
Комплект поверочный VS20-UMB предназначен для поверки нефелометров VS20-UMB.
Внешний вид.

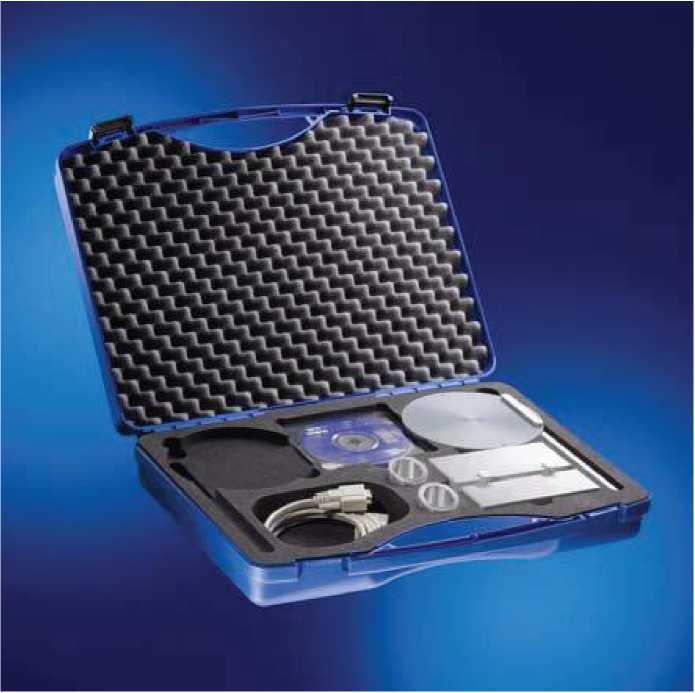

Комплект поверочный
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра типографским методом и на держатель с помощью гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре «Комплект поверочный VS20-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплекту поверочному VS20-UMB.
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
-
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Выполнение работ и(или) оказание услуг по обеспечению единства измерений.
Поверка
Поверка осуществляется по методике поверки МП 2551-0099-2012 «Комплект поверочный VS20-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года.Перечень эталонов, применяемых при поверке:
- нефелометр VS20-UMB, диапазон от 0,0015 до 0,3, пг±3 %.
Принцип действия комплекта поверочного VS20-UMB основан на имитации ослабления светового потока в атмосфере посредством матовой пластины.
Комплект поверочный VS20-UMB состоит из матовой пластины с держателем и двух заглушек, которые размещаются в футляре.
Матовая пластина - плоскопараллельная пластина, изготовленная из специальной пластмассы и предназначенная для ослабления светового потока.
Заглушки - непрозрачные цилиндрические вставки, изготовленные из специальной пластмассы и предназначенные для блокирования светового потока.
При проведении поверки матовая пластиковая пластина помещается в рабочую зону между излучателем и приемником. Световой поток ослабляется посредством матовой пластиковой пластины на известную величину, которая характеризует измеряемую МОД.
Рис.1 Комплект поверочный VS20-UMB
-
1. Матовая пластина 1 шт.
-
2. Держатель 1 шт.
-
3. Формуляр «Комплект поверочный VS20-UMB» 1 шт.
-
4. Методика поверки МП 2551-0099-2012 1 шт.
Таблица 2
Наименование характеристики |
Значения характеристики | ||
Значения показателя ослабления, м-1 |
0,3; 0,083; 0,0015 | ||
Пределы допускаемой относительной погрешности значений показателя ослабления, % |
±5 | ||
Значения эквивалентной МОД, м |
10; 36; 2000 | ||
Пределы допускаемой относительной погрешности значений эквивалентной МОД, % |
±5 | ||
Средняя наработка на отказ, ч |
10000 | ||
Срок службы, лет |
10 | ||
Габаритные размеры, масса |
диаметр, мм |
ширина, мм |
масса, кг |
Матовая пластина |
150 |
5 |
0,15 |
Заглушки |
40 |
30 |
0,08 |
Комплект поверочный VS20-UMB |
- |
- |
0,75 |
Условия эксплуатации | |||
-температура воздуха, oC; |
от минус 40 до 60 | ||
-относительная влажность воздуха, %; |
от 0 до 100 | ||
-атмосферного давления, гПа |
от 800 до 1100 |
