Номер по Госреестру СИ: 51780-12
51780-12 Преобразователи метеорологических параметров дорожного покрытия
(IRS31-UMB)
Назначение средства измерений:
Преобразователи метеорологических параметров дорожного покрытия IRS31-UMB (далее преобразователи IRS31-UMB) предназначены для измерений температуры поверхности дорожного полотна и грунта, измерений высоты водяной пленки на поверхности дорожного полотна.
Внешний вид.
Преобразователи метеорологических параметров дорожного покрытия
Рисунок № 1
Внешний вид.
Преобразователи метеорологических параметров дорожного покрытия
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.11.2017
Номер записи - 141455
ID в реестре СИ - 363855
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, IRS31-UMB,
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 35
Выдано извещений - 3
Кол-во периодических поверок - 21
Кол-во средств измерений - 9
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1054 от 2012.11.22 Об утверждении типа средств измерений (Регистрационный номер в Гос. реестре СИ51779-51780-12, 26361-12, 51781-51785-12, 15862-12, 51786-12)
Наличие аналогов СИ: Преобразователи метеорологических параметров дорожного покрытия (IRS31-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51780-12 Преобразователи метеорологических параметров дорожного покрытия (IRS31-UMB) Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
57179-19 Датчики состояния поверхности дорожного полотна ("ДСПД") Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Датчики состояния поверхности дорожного полотна ("ДСПД")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 24 | 2 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 3 | 0 | 3 | 3 | 3 | 0 | 3 |
Стоимость поверки Датчики состояния поверхности дорожного полотна ("ДСПД")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГБУ ЦЕНТРАЛЬНОЕ УГМС Москва |
11151 | 11151 |
Программное обеспечение
Встроенное программное обеспечение обеспечивает управление , обработку, анализ результатов измерений, проверку состояния преобразователей IRS31-UMB.
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци -онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
UMB-reader |
«UMB-reader.hex» |
2.2 |
ВА3959В9 |
CRC32 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в формуляре «Преобразователи метеорологических параметров дорожного покрытия IRS31-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям метеорологическим параметров дорожного покрытия IRS31-UMB-
1. МИ 2060-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 0,00001 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
-
2. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
-
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH», Германия.
осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по методике поверки МП 2551-0096-2012 «Преобразователи метеорологических параметров дорожного покрытия IRS31-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 19.04.2012 года.
Основные средства поверки :
-
1. Термометр эталонный ЭТС-100, диапазон (минус 196-666)°С, пг±0,02°С.
-
2. Линейка - 1000 д ГОСТ 427-75, диапазон (0-1000) мм, пг±0,2 мм.
-
3. Лупа по ГОСТ 25706-83, диапазон линейного поля зрения (40 - 10) мм, кт. 5
Изготовитель
Фирма «Lufft Mess-und Regeltechnik GmbH», Германия.Адрес: Gutenbergstrasse 20 D-70736 Fellbach Germany, tel 0049 (0)711/51822-0 fax: 0049 (0)711/51822-41.
Принцип действия преобразователей IRS31-UMB основан на измерении интенсивности инфракрасного излучения для измерений высоты водяной пленки на поверхности дорожного полотна и измерении сопротивления для измерений температуры дорожного полотна и грунта.
Конструктивно преобразователи IRS31-UMB представляют собой компактный модуль, в корпусе которого размещены: излучатель и приемник инфракрасного излучения, термометр сопротивления, микропроцессор. Внешний вид преобразователи IRS31-UMB представлен на рис. 1.
От излучателя поток инфракрасного излучения направляется на дорожное полотно, отражается от него и принимается приемником. Полученный сигнал обрабатывается микропроцессором и по алгоритму фирмы «Lufft» пересчитывается в высоту водяной пленки.
Температура дорожного полотна и грунта измеряется стандартным термометром сопротивления.
Преобразователи IRS31-UMB могут работать автономно и в составе автоматизированных метеорологических станций.
Преобразователи IRS31-UMB работают круглосуточно, имеют последовательный интерфейс RS-485. Дальность подключения измерителей IRS31-UMB до 1500 м.

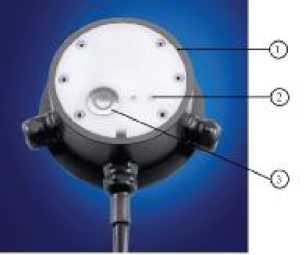

Рис. 1 Преобразователи IRS31-UMB
1-корпус, 2-излучатель и приемник инфракрасного излучения, 3-термометр сопротивления
Рисунок 2. Схема пломбирования преобразователей IRS31-UMB. 1 - пломбы на корпусе преобразователя IRS31-UMB
Таблица 2
|
Наименование характеристики |
Значения характеристики | ||
|
Диапазон измерений высоты слоя воды, мм |
От 0 до 4 | ||
|
Пределы допускаемой абсолютной погрешности измерений высоты слоя воды, мм |
±(0,2+0,2Сизм), где С измеренная величина | ||
|
Диапазон измерений температуры поверхности дорожного полотна,°С |
От минус 40 до 70 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С |
±0,5 | ||
|
Периодичность измерений в автоматическом режиме, с |
45-600 | ||
|
Период обновления измеренных значений, с |
60 | ||
|
Электрическое питание постоянный ток: -напряжение, В -потребляемый ток, мА |
От 9 до 14 Менее 200 | ||
|
Максимальная потребляемая мощность, В^А |
5 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
8 | ||
|
Габаритные размеры, мм |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
120 |
50 |
0,8 | |
|
Условия эксплуатации: Oz~i -температура воздуха, C; -относительная влажность воздуха,%; -атмосферное давление, гПа |
От минус 40 до 70 От 0 до 100 От 600 до 1100 | ||
