Номер по Госреестру СИ: 53682-13
53682-13 Системы термолюминесцентные дозиметрические
(Harshaw модели 3500)
Назначение средства измерений:
Системы термолюминесцентные дозиметрические Harshaw модели 3500 (далее системы ТЛД Harshaw) предназначены для измерения кермы в воздухе фотонного излучения.
Внешний вид.
Системы термолюминесцентные дозиметрические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2028
Номер записи -
ID в реестре СИ - 366046
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Thermo Fisher Scientific Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№810 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
№302 от 2023.02.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Системы термолюминесцентные дозиметрические (Harshaw модели 3500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53682-13 Системы термолюминесцентные дозиметрические (Harshaw модели 3500) Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) | 84480-22 Системы термолюминесцентные дозиметрическиеФирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений Фирма "Thermo Fisher Scientific Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53682-13 27.04.2028 |
Системы термолюминесцентные дозиметрические, Harshaw модели 3500 Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
55895-13 23.11.2024 |
Спектрометры портативные, microPHAZIR Rx и microPHAZIR AG Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
66371-16 30.12.2021 |
Хроматографы жидкостные, Vanquish, Vanquish Flex Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68512-17 05.09.2022 |
Хроматографы ионные, Dionex Integrion и Dionex Integrion RFIC Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44794-10 01.08.2015 |
Спектрометры рентгеновские энергодисперсионные, ARL QUANT'X Фирма "Thermo Fisher Scientific Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Системы термолюминесцентные дозиметрические ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИИП" (RA.RU.311471) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы термолюминесцентные дозиметрические ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
8092 | 7715 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7337 | 7715 |
Программное обеспечение
Считывающее устройство системы термолюминесцентной дозиметрической Harshaw модели 3500 управляется с помощью устанавливаемого на персональном компьютере программного обеспечения (ПО) WinREMS.
Установка ПО WinREMS производится с инсталляционного диска из комплекта поставки системы ТЛД Harshaw.
Реализованные способы идентификации ПО WinREMS соответствуют заявленным в эксплуатационной документации на ПО. Идентификационные данные ПО WinREMS, представленные в таблице 2, достаточны для однозначной идентификации ПО.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WinREMS |
WinREMS.exe |
8.1.2.13 |
3C192CA38A76DD1D 56C7A06A2B9157E0 |
MD5 |
ПО WinREMS контролирует выполнение функций считывающего устройства, в том числе операций загрузки и хранения эксплуатационных параметров: температурно-временных профилей (ТТР), коэффициентов калибровки считывающего устройства (RCF) и коэффициентов коррекции ТЛ элементов (ЕСС).
Программное обеспечение позволяет осуществлять калибровку считывающего устройства и детекторов с использованием различных дозиметрических единиц измерений (рентген, грей, рад, бэр, зиверт).
Используемые программой WinREMS алгоритмы для расчета доз облучения проверяются вручную по приведенным в руководстве на алгоритмы формам, что подтверждает правильность вычислений доз при облучении детекторов в известных полях излучения с заданными характеристиками.
В целях предотвращения несанкционированной настройки и вмешательства, в программном обеспечении WinREMS предусмотрены два уровня защиты с помощью паролей. Пользователь с допуском на уровне «администратора» имеет доступ ко всем функциям WinREMS. Пользователь с допуском «оператора» имеет доступ ко всем функциям, кроме функции программирования паролей. Пользователь, не знающий паролей, может считывать показания детектров и выполнять большинство функций, но не может редактировать установочные параметры сбора данных, установочные параметры температурных профилей или свойства рабочей области.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО WinREMS от непреднамеренных и преднамеренных изменений соответствует уровню «С».
ПО WinREM и измеренные данные достаточно защищены. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО WinREM и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус считывающего устройства.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений изложены в документе «Система термолюминесцентная дозиметрическая Harshaw модели 3500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам термолюминесцентным дозиметрическим Harshaw модели 3500ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ Р МЭК 1066-90 «Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды. Общие технические требования и методы испытаний ».
ГОСТ 8.034-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 2103-009-12 «Системы термолюминесцентные
дозиметрические Harshaw модели 3500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2012 г.
При поверке систем ТЛД Harshaw применяются:
-
- эталонные поверочные дозиметрические установки гамма-излучения с набором источников из радионуклида 137Cs по ГОСТ 8.087-2000, аттестованные по керме в воздухе с погрешностью не более ±6%;
-
- эталонные поверочные дозиметрические установки рентгеновского излучения - рабочий эталон 1-го разряда по ГОСТ 8.034-82, аттестованные по керме в воздухе с погрешностью не более ±4%.
Изготовитель
Фирма «Thermo Fisher Scientific Inc.», USAАдрес: One Thermo Fisher Way Oakwood Village OH 44146, USA
Тел.: +1 (440) 248-7400
Факс: +1(440) 349-6581
E-mail: customerservice.eid.erlangen@thermofisher.com
Веб-страница: http://www.thermoscientific.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Регистрационный номер 30001-10
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01
Факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип действия системы ТЛД Harshaw основан на использовании явления термолюминесценции - процессе, при котором аккумулированная в веществе термолюминофора энергия под действием ионизирующего излучения преобразуется в энергию флюоресценции под действием теплового возбуждения.
Системы ТЛД Harshaw применяются для измерения доз фотонного излучения, поглощенного индивидуальными термолюминесцентными элементами, в медицинской физике, материаловедческих и промышленных исследованиях, для контроля дозы облучения при радиационной стерилизации пищевых продуктов.
Термолюминесцентная дозиметрическая система Harshaw модели 3500 (рисунок 1) -настольный инструмент с ручным управлением для термолюминесцентных измерений.
Прибор считывает один детектор за загрузку и позволяет регистрировать показания твердых термолюминесцентных (ТЛ) элементов различных форм: таблеток, дисков, стержней и порошков, изготовленных из материалов TLD-100, TLD-200, TLD-400, TLD-500, TLD-600, TLD-700, TLD-100H, TLD-600H и TLD-700H. При работе с порошками предусмотрен специальный диспенсер. ТЛ элементы можно переносить на планшет и снимать с него с помощью обычного пинцета или пинцета с вакуумными присосками.
Система ТЛД Harshaw состоит из двух основных компонентов: считывающего устройства и подсоединенного к нему через последовательный порт связи RS-232 персонального компьютера с установленным на нем программным обеспечением WinREMS (Windows Radiation Evaluation and Management System).
Функции измерения поделены между считывающим устройством и программой Thermo
Scientific Harshaw WinREMS на ПК. Хранение всех дозиметрических данных, управление считывателем и ввод данных и команд оператором производятся на ПК, а управление транспортной подсистемой, подачей газа, получение сигналов и кондиционирование осуществляются в считывающем устройстве.
К основным внешним компонентам считывающего устройства относятся передняя панель управления, на которой находятся пусковая кнопка, три светодиодных индикатора состояния, устройство для загрузки образцов, оснащенное сменной нагревательной планшетой и встроенным источником света для периодической проверки качества работы системы, и ящик с фильтрами. На задней панели прибора находятся модуль с переключателем режима электропитания и предохранителем, кнопка перезагрузки, фитинг для линии подачи азота, последовательный порт связи RS-232-C и винт регулировки датчика избыточного давления.
Нагрев ТЛ элементов производится контактным методом (нагревательной плиткой) до 400°С (в стандартном варианте) или до 600°С (в высокотемпературном варианте) с точностью ±1°С. Температурные профили нагрева ТЛ элементов (ТТР) определяются пользователем в трех режимах: нагрев, считывание, отжиг.
Для улучшения точности измерения в области малых доз и для продления срока службы нагревательной планшеты в прибор может подаваться азот под давлением. Обтекая планшету и уменьшая тем самым содержание кислорода, поток азота уменьшает количество ложных сигналов, вызываемых молекулами кислорода. Кроме того, поток азота обтекает камеру с фотоумножителем (ФЭУ), устраняя влажность, вызываемую конденсацией. Если подача азота
невозможна, в качестве среды в измерительной камере можно использовать чистый сухой воздух, подаваемый генератором сухого воздуха Harshaw модели 4488.
В корпус сборки ФЭУ встроен электронный источник опорного светового сигнала , позволяющий контролировать эксплуатационные характеристики прибора. Источник опорного светового сигнала используется в ходе ежедневной проверки качества данных; его показания считываются с заданной оператором частотой в процессе нормального считывания показаний.
Считывающее устройство не может идентифицировать ТЛ элемент автоматически, поэтому для их распознавания при считывании пользователь должен вводить в программу идентификационные номера детекторов, присвоенные им до начала работы, чтобы они не были перепутаны. Для этого детекторы предлагается хранить на специальных дисках с пронумерованными позициями.

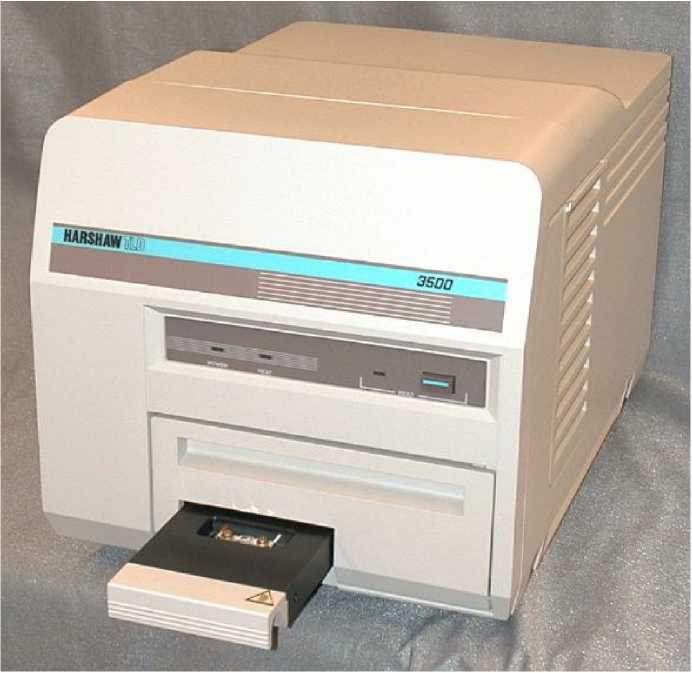

Рисунок 1. Считывающее устройство системы ТЛД Harshaw модели 3500
В комплект поставки системы ТЛД Harshaw входят составные части и принадлежности,
приведенные в таблице 4. Таблица 4.
|
№ п/п |
НАИМЕНОВАНИЕ |
ОБОЗНАЧЕНИЕ |
КОЛИЧЕСТВО |
|
1 |
Система термолюминесцентная дозиметрическая Harshaw модели 3500 в составе: |
1 | |
|
1.1 |
Считывающее устройство |
Модель 3500 |
1 и более* |
|
1.2 |
Термолюминесцентные детекторы -ТЛ элементы следующих форм и размеров:
|
TLD-100 TLD-200 TLD-400 TLD-500 TLD-600 TLD-700 TLD-100H TLD-600H TLD-700H |
* |
|
1.3 |
Пинцет с тефлоновыми наконечниками (или вакуумный пинцет) |
* | |
|
1.4 |
Пластины из полистирола с пронумерованными ячейками под ТЛ элементы для их хранения и облучения |
* | |
|
1.5 |
Генератор азота чистоты 99,9% производительностью не менее 14 л/мин (или генератор сухого воздуха) |
Harshaw модели 4488 |
* |
Продолжение таблицы 4
|
№ п/п |
НАИМЕНОВАНИЕ |
ОБОЗНАЧЕНИЕ |
КОЛИЧЕСТВО |
|
1.6 |
Персональный компьютер с минимальными требуемыми характеристиками для программного обеспечения WinREMS:
|
** | |
|
1.7 |
Соединительный кабель RS232 |
1 | |
|
1.8 |
Диск CD с программным обеспечением WinREMS |
1 | |
|
1.9 |
Руководство по эксплуатации «Система термолюминесцентная дозиметрическая Harshaw модели 3500» |
3500-W-O-1110-006 |
1 |
|
1.10 |
Методика поверки |
МП 2103-009-2012 |
1 |
|
1.11 |
3500 РМТ нейтральный фильтр с ослаблением 100:1 |
№ 161701 |
** |
|
1.12 |
3500 РМТ нейтральный фильтр с ослаблением 10000:1 |
№ 161704 |
** |
|
Примечания: * Тип и количество согласуется при заказе. ** Поставка при необходимости по карте заказа. | |||
Основные метрологические и технические характеристики системы ТЛД Harshaw приведены в таблице 3.
Таблица 3
|
Наименование параметра |
значение |
|
Диапазон измерений кермы в воздухе, Гр |
от 1х10-3 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений кермы в воздухе, % |
±20 |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,01 до 3 |
|
Энергетическая зависимость чувствительности дозиметров в диапазоне энергий фотонов от 0,01 до 0,08 МэВ относительно их чувствительности к гамма-излучению 137Cs (0,662 МэВ), %, не более |
±30 |
|
Время установления рабочего режима, мин., не более |
30 |
|
Температура нагрева, °С |
0 - 600 |
Продолжение таблицы 3
|
Нестабильность образцового источника света (СКО за 10 последовательных показаний прибора от ОИС), %, не более |
0,5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Условия эксплуатации: | |
|
освещенность, люкс, не более |
1000 |
|
температура окружающего воздуха, °С |
20 ± 5 |
|
атмосферное давление, кПа |
80-106 |
|
Электропитание от сети переменного тока | |
|
- напряжением, В |
230+10% 230-15% |
|
- частотой, Г ц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
140 |
|
Габаритные размеры, мм (высота*ширина*глубина) |
310x320x470 |
|
Масса считывающего устройства, кг |
25 |
