Принцип действия хроматографа основан на разделении образца по химическому составу на хроматографической колонке и регистрации детекторами.

Хроматографы Vanquish, Vanquish Flex комплектуются насосом высокого давления, автосамплером, колоночным термостатом, расширенным модулем хранения образцов, одним из масс-спектрометрических детекторов, диодно-матричным детектором DAD для предварительной идентификации веществ с использованием библиотеки спектральных данных, детектором с переменной длиной волны VWD, флуориметрическим детектором FLD и персональным компьютером.

Все модели масс-спектрометрических детекторов могут комплектоваться следующими источниками ионизации:

• - электроспрей (ESI);

• - прогреваемый электроспрей (HESI);

• - наноспрей (NSI);

• - химическая ионизация при атмосферном давлении (APCI);

• - фотоионизация при атмосферном давлении (APPI).

Разделение и детектирование ионов выполняется с помощью перечисленных ниже масс-спектрометрических детекторов:

• - LCQ Fleet - масс-спектрометр с квадрупольной тороидальной ионной ловушкой;

• - Velos Pro - масс-спектрометр с двухкамерной линейной ионной ловушкой;

• - Orbitrap Elite- масс-спектрометр с двухкамерной линейной ионной ловушкой и орбитальной ионной ловушкой;

• - Orbitrap Fusion, Orbitrap Fusion Lumos - масс-спектрометр с квадрупольным масс-фильтром, двухкамерной линейной ионной ловушкой и орбитальной ионной ловушкой;

• - TSQ Quantum Access MAX, TSQ Quantiva, TSQ Endura - тройной квадрупольный масс-спектрометр;

• - Exactive Plus, Exactive EMR - масс-спектрометр с орбитальной ионной ловушкой;

• - Q Exactive, Q Exactive Plus, Q Exactive Focus, Q Exactive HF - масс-спектрометр с квадрупольным масс-фильтром и орбитальной ионной ловушкой.

Во всех моделях детектирование может проводиться в режиме сканирования по полному диапазону масс или в режиме селективного ионного детектирования. Детекторы Exactive Plus, Exactive Plus EMR, Q Exactive, Q Exactive Focus, Q Exactive Plus, Q Exactive HF, Orbitrap Elite, Orbitrap Fusion, Orbitrap Fusion Lumos могут работать в режиме высокого разрешения. Все детекторы, за исключением Exactive Plus и Exactive Plus EMR, являются тандемными масс-спектрометрами, то есть могут изолировать ионы с заданным отношением массы к заряду (родительский ион), фрагментировать их и регистрировать спектр дочерних ионов.

По специальному заказу хроматографы дополнительно комплектуются библиотеками спектров широкого класса веществ для идентификации исследуемых образцов.

Общий вид хроматографов жидкостных Vanquish, Vanquish Flex и детекторов, которые могут входить в его состав, представлены на рисунках 1-19.

Пломбирование хроматографов жидкостных Vanquish, Vanquish Flex и детекторов отсутствует.

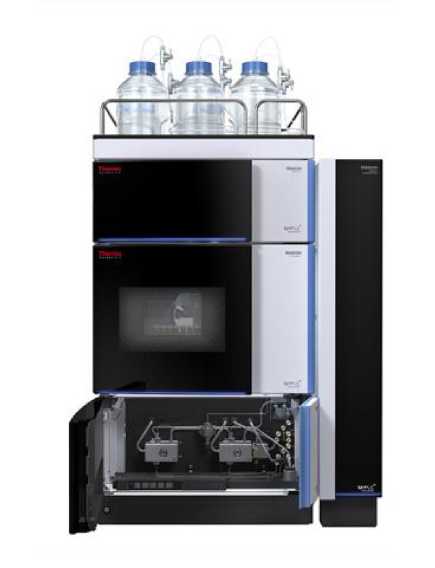

Рисунок 1 - Общий вид хроматографа жидкостного Vanquish

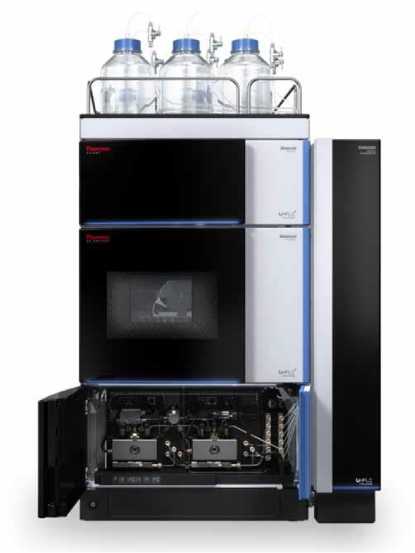

Рисунок 2 - Общий вид хроматографа жидкостного Vanquish Flex

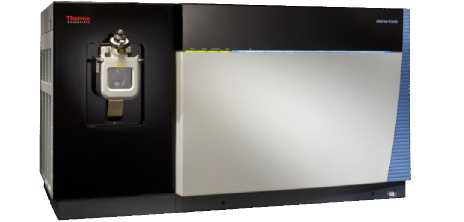

Рисунок 3 - Общий вид масс-спектрометрического детектора Orbitrap Fusion

Рисунок 4 - Общий вид масс-

спектрометрического детектора

Orbitrap Fusion Lumos

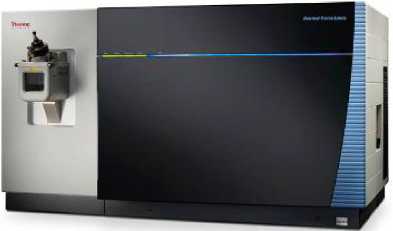

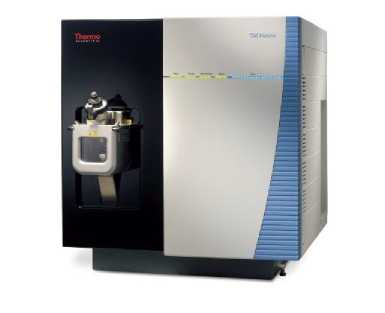

Рисунок 5 - Общий вид масс-спектрометрического детектора TSQ Endura

Рисунок 6 - Общий вид масс-спектрометрического детектора TSQ Quantiva

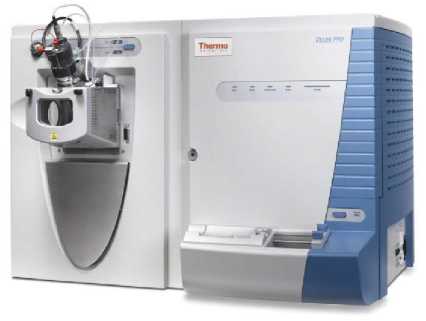

Рисунок 7 - Общий вид масс-спектрометрического детектора Velos Pro

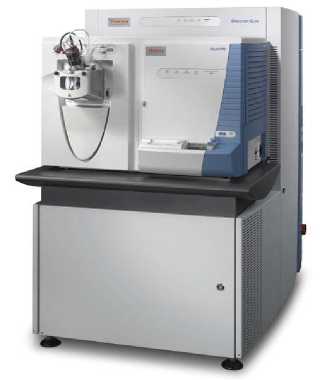

Рисунок 8 - Общий вид масс-спектрометрического детектора Orbitrap Elite

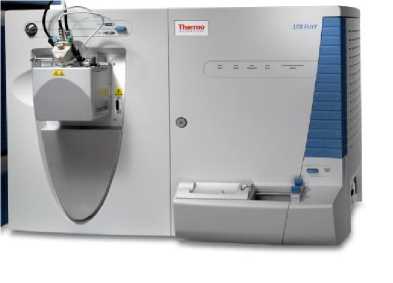

Рисунок 9 - Общий вид масс-спектрометрического детектора LCQ Fleet

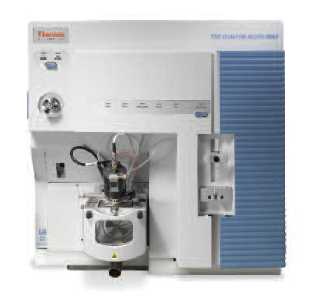

Рисунок 10 - Общий вид масс-спектрометрического детектора TSQ Quantum Access MAX

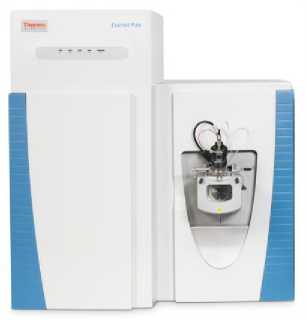

Рисунок 11 - Общий вид масс-спектрометрического детектора Exactive Plus

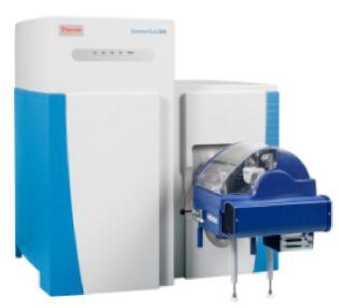

Рисунок 12 - Общий вид масс-спектрометрического детектора Exactive Plus EMR

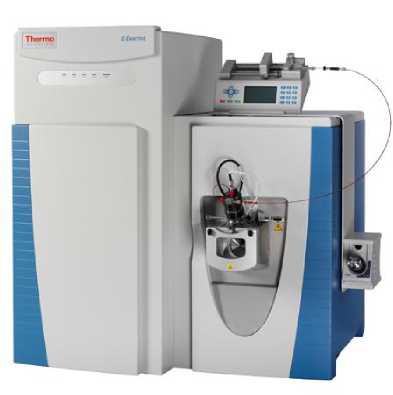

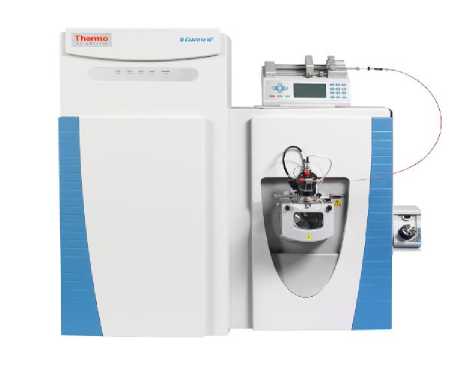

Рисунок 13 - Общий вид масс-спектрометрического детектора Q Exactive

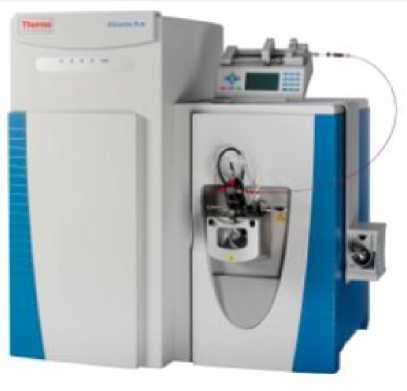

Рисунок 14 - Общий вид масс-спектрометрического детектора Q Exactive Plus

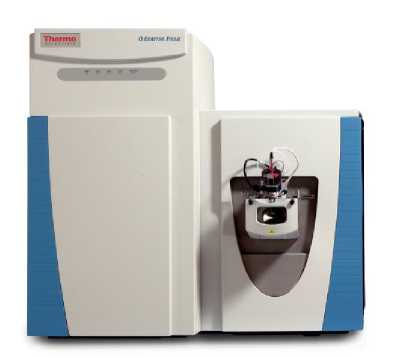

Рисунок 15 - Общий вид масс-спектрометрического детектора Q Exactive Focus

Рисунок 16 - Общий вид масс-спектрометрического детектора Q Exactive HF

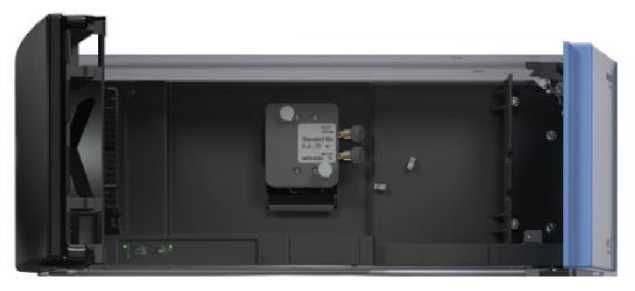

Рисунок 17 - Общий вид диодно-матричного детектор DAD

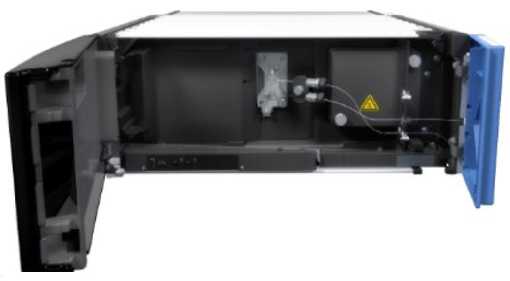

Рисунок 18 - Общий вид детектора с переменной длиной волны VWD

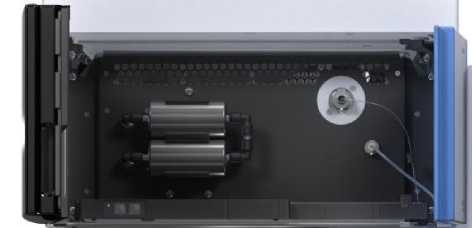

Рисунок 19 - Общий вид флуориметрического детектора FLD

Таблица 14 - Комплектность хроматографа жидкостного Vanquish
