Номер по Госреестру СИ: 53525-13
53525-13 Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО "Славнефть - Мегионнефтегаз" СИКН 1502
(Нет данных)
Назначение средства измерений:
Система измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН 1502 (далее СИКН) предназначена для измерения массы нефти при проведении учетно-расчетных операций между Западно -Усть - Балыкским месторождением ОАО «Славнефть - Мегионнефтегаз» и ЛПДС «Карка-теевы» Нефтеюганского УМН ОАО «Сибнефтепровод».
Программное обеспечение
СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и аттестованным программным обеспечением автоматизированного рабочего места оператора «АРМ Вектор».
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Измерительновычислительный комплекс «Вектор-02» на базе контроллера MicroPC |
icc |
6.41 |
2B217A52 |
Для вычисления использована программа Arpoon Checksum Version 1.5 |
Автоматизированное рабочее место оператора «АРМ Вектор» |
Start.gdf |
9.13 |
AC7F9EE3 |
Для вычисления использована программа Arpoon Checksum Version 1.5 |
Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

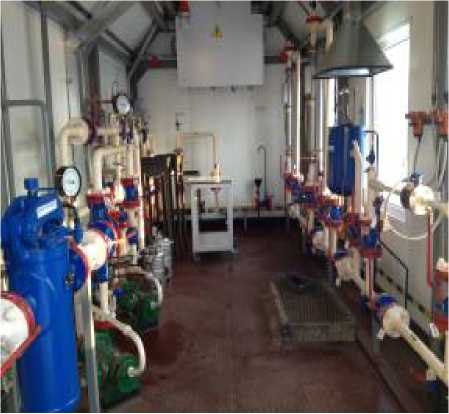

Фото 1 Общий вид СИКН
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации (паспорт, инструкция по эксплуатации) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз»», разработана и аттестована в ноябре 2012 г. ФБУ «Тюменский ЦСМ», г. Тюмень.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН 1502
-
- ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
-
- РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений: товарообменные операции.
Поверка
Поверкаосуществляется по документу МП 53525-13 «Инструкция ГСИ Система измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз». Методика поверки», утвержденному в 10 октябре 2012 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».
В перечень основного поверочного оборудования входят средства измерений, приведенные в таблице 2.
Таблица 2
Средства измерений |
Характеристики средств измерений |
Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти (УПВА) |
Диапазон измерений по току 0-20 мА, по частоте до 15000 Гц, предел допускаемой относительной погрешности ± 0,025 % |
Магазин сопротивлений Р 4831 |
Диапазон сопротивлений от 0 до 300 Ом; погрешность не более ± 0,02 % |
Калибратор давления |
Диапазон давлений от 0 до 10,0 МПа, класс точности 0,04 |
Калибратор температуры |
Диапазон температур от 0 до +50 о С; абсолютная погрешность не более ± 0,05 оС |
Преобразователm плотности жидкости измерительные «So-lartron» |
Диапазон плотностей от 700 до 1100 кг/м3; погрешность измерения не более ± 0,30 кг/м3 (в составе СИКН) |
Эталонный плотномер типа МД-02 |
Диапазон измерений от 660 до 980 кг/м3 допускаемой абсолютной погрешности ± 0,1 кг/м3 |
Трубопоршневая установка 2 разряда «Сапфир МН»-100 |
Диапазон расходов (8 -100) м3/ч , 2-го разряда (в составе СИКН) |
Изготовитель
ЗАО «ИПФ Вектор», 625031, РФ г. Тюмень, ул. Шишкова, 88, тел. (3452) 388-720, факс 388-727, Е-mail: s ekretar@ipfvektor.ruИспытательный центр
: Государственный центр испытаний средств измеренийФБУ «Тюменский ЦСМ», аттестат аккредитации № 30024-11. 625027, г. Тюмень,
ул. Минская, д. 88, тел 3452-206295, т/факс 3452-280084, E-mail: mail@csm72.ru
СИКН состоит из функционально объединенных блоков:
-
- блока измерительных линий (БИЛ), предназначенного для непрерывных измерений массы нефти, проходящей по измерительным линиям. Принята компоновка БИЛ с двумя рабочими, одной резервной и одной контрольной измерительной линией с функцией резервной;
-
- блока измерений параметров качества нефти (БИК), предназначенного для постоянного измерения показателей качества нефти (плотность, влагосодержание);
-
- блока трубопоршневой установки (ТПУ), предназначенного для проведения поверки и контроля метрологических характеристик счетчиков-расходомеров массовых, входящих в БИЛ;
-
- системы сбора и обработки информации (СОИ), предназначенной для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Сигналы с первичных измерительных преобразователей предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.
Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:
-
- измерение в автоматическом режиме:
-
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
-
2) объемной доли воды в нефти;
-
3) давления в БИЛ, БИК, ТПУ;
-
4) температуры в БИЛ и БИК, ТПУ;
-
5) плотности нефти;
-
- расчет в автоматическом режиме:
-
1) суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;
-
2) массы нетто нефти с учетом параметров качественного состава нефти;
-
3) средних значений температуры, давления, плотности, влагосодержания нефти;
-
4) массовой доли воды в нефти;
-
- поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;
-
- контроль метрологических характеристик рабочих счетчиков-расходомеров массовых по контрольному;
- световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;
- индикации и регистрации результатов измерений.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.
Наименование и тип средства измерений |
Метрологические характеристики |
Кол-во |
Номер Г осрее-стра |
Основные средства измерений, устанавливаемые в технологической части СИКН | |||
БИЛ | |||
Счетчик-расходомер массовый Mie-Го Motion CMF 300 (рабочий, резервный) |
Верхний предел расходов 272 т/ч, пределы допускаемой относительной погрешности ± 0,25 % |
3 |
45115-10 |
Датчики температуры 644 |
Диапазон измерений от 0 до + 50 °С, предел допускаемой абсолютной погрешности ± 0,2 °С |
4 |
39539-08 |
Преобразователь давления измерительные EJX 530А |
Верхний предел измерений 6,0 МПа, предел допускаемой приведенной погрешности ± 0,25 % |
4 |
28456-09 |
БИК | |||
Преобразователи плотности жидкости измерительные «Solartron» 7835 |
Диапазон измерений от 700 до 1100 кг/м3 , предел допускаемой абсолютной погрешности преобразования плотности ± 0,3 кг/м3 |
2 |
15644-06 |
Датчики температуры 644 |
Диапазон измерений от 0 до + 50 °С, предел допускаемой абсолютной погрешности ± 0,2 °С |
1 |
39539-08 |
Преобразователь давления измерительный EJX 530А |
Верхний предел измерений 6,0 МПа, предел допускаемой приведенной погрешности ± 0,25 % |
1 |
28456-09 |
Основные средства измерений, устанавливаемы вне технологической части СИКН | |||
ТПУ | |||
Трубопоршневая установка ТПУ «Сапфир МН»-100 |
Диапазон измерений от 8 до 100 м3/ч, Ру 6,3 МПа, 2-ого разряда |
1 |
41976-09 |
Датчики температуры 644 |
Диапазон измерений от 0 до + 50 °С, допускаемая абсолютная погрешность ± 0,2 °С |
2 |
39539-08 |
Преобразователи давления измерительные EJX 530А |
Верхний предел измерений 6,0 МПа, предел допускаемой приведенной погрешности ± 0,25 % |
2 |
28456-09 |
СОИ | |||
Измерительно-вычислительный комплекс ИВК «Вектор-02» |
Пределы допускаемой относительной погрешности преобразования значений параметров входных электрических сигналов в значения величин массы ± 0,025 % |
1 |
43724-10 |
АРМ-оператора |
1 | ||
Комплект документации | |||
Инструкция по эксплуатации, экз. |
1 | ||
Методика поверки, экз. |
1 |
- массового расхода нефти СИКН, т/ч - давления, МПа - температуры , °С
|
от 7 до 150 от 0,4 до 5,1 от + 5 до + 40 от 800 до 890 до 0,5 |
Предел допускаемой относительной погрешности:
Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения: |
±0,25 ± 0,35 ± 0,5 |
Условия эксплуатации: |
± 0,2 ±0,3 ± 0,05 |
Температура окружающего воздуха:
Напряжение питания переменного тока с частотой, Гц |
от 0 до + 50 от + 5 до + 30 непрерывный |
50 ± 1 3-х фазное, В Однофазное, В |
380±38 220±22 |
