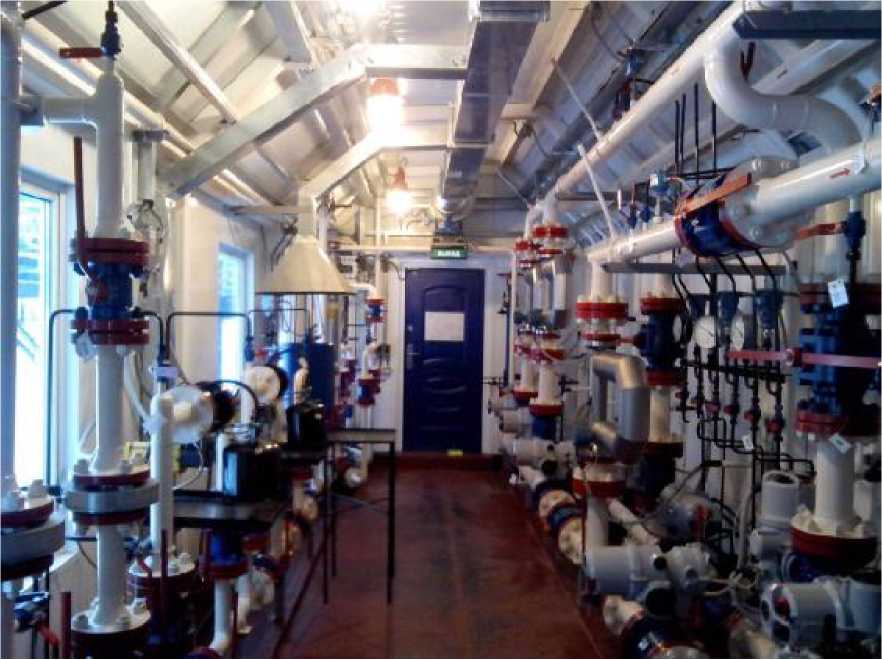

Конструктивно СИКНС состоит из функционально объединенных блоков:

а) Блок измерительных линий (БИЛ), предназначенный для непрерывного измерения массы сырой нефти, проходящей по измерительным линиям. В каждой измерительной линии установлены:

• - счетчик-расходомер массовый модели CMF; регистрационный номер в Федеральном информационном фонде 45115-10;

• - преобразователь температуры измерительный 644E (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

• - преобразователь избыточного давления измерительный 3051 TG, регистрационный номер в Федеральном информационном фонде 14061-10;

б) Блок измерений показателей качества нефти (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти (плотность, объемная доля воды). В состав БИК входит:

• - влагомер нефти поточный УДВН-1пм4, регистрационный номер в Федеральном информационном фонде 14557-10; (два - рабочий и резервный);

• - преобразователь плотности жидкости измерительный 7835В, регистрационный номер в Федеральном информационном фонде 15644-06;

• - преобразователь температуры измерительный 644Е (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

• - преобразователь избыточного давления измерительный 3051, регистрационный номер в Федеральном информационном фонде 14061-10;

в) Система обработки информации (СОИ), предназначенная для сбора и обработки информации поступающей с измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений. В состав СОИ входит:

• - измерительно-вычислительный комплекс «Вектор-02», регистрационный номер в Федеральном информационном фонде 43724-10;

• -  автоматизированное рабочее место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.

СИКНС реализует прямой метод динамических измерений массы сырой нефти. Предусмотрено два режима эксплуатации СИКНС, первый режим установлен для расхода от 10,0 до 50,0 т/ч с использованием счетчиков расходомеров массовых CMF 200, второй режим для расхода от 30,0 до 160,0 т/ч с использованием счетчиков расходомеров массовых CMF 300. Принята компоновка БИЛ с двумя рабочими и одной резервно-контрольной измерительными линиями. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления, поступают в систему обработки информации, которая принимает, обрабатывает информацию о количестве и параметрах качества нефти сырой, производит вычисление, индикацию и регистрацию результатов измерений.

СОИ и технологическая схема СИКНС обеспечивают выполнение следующих функций:

- измерение в автоматическом режиме:

• 1) массового расхода сырой нефти по каждой измерительной линии и в целом по СИКНС;

• 2) объемной доли воды в сырой нефти;

• 3) давления в БИЛ и БИК;

• 4) температуры в БИЛ и БИК;

• 5) плотности нефти;

- расчет в автоматическом режиме:

• 1) суммарной массы сырой нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 2) массы нетто нефти с учетом параметров качественного состава сырой нефти (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей), измеренных или введенных вручную по результатам лабораторного анализа за отдельные периоды (2 часа, смена, сутки, с начала партии);

• 3) средних значений температуры, давления, плотности, влагосодержания нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии);

- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

- световая и звуковая сигнализация аварийных состояний СИКНС и выхода характеристик нефти за установленные пределы;

- передача измеряемых и расчетных параметров в АРМ оператора СИКНС .

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Система измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос» «Инструкция по эксплуатации системы измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос» «Инструкция ГСИ. Система измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО «Газпромнефть-Хантос» Методика поверки»

Пределы измерений:

• - массового расхода СИКНС, т/ч

в первом режиме эксплуатации во втором режиме эксплуатации

• - давления, МПа

• - температуры, °С

• - плотности, кг/м³

• - объемной доли воды в сырой нефти, %

  от 10 до 50

  от 30 до 160

  от 0,4 до 6,3 от + 5 до + 40 от 800 до 900

  от 0,1 до 30

Пределы допускаемой относительной погрешности измерений:

• - массы брутто сырой нефти, %

• - масса нетто (объемная доля воды в сырой нефти менее 5 %), %

• - масса нетто (объемная доля воды в сырой нефти свыше 5 до 10 %), %

• - масса нетто (объемная доля воды в сырой нефти свыше 10 до 20 %), %

• - масса нетто (объемная доля воды в сырой нефти свыше 20 до 30 %), % Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения температуры, ^оС Пределы допускаемой абсолютной погрешности измерения объемной доли воды в сырой нефти, % (где W- показания влагомера, объемная доля воды, %) Предел допускаемой погрешности преобразования плотности, кг/м³

  ±0,25

  ± 0,35

  ± 0,4

  ± 1,5

  ± 2,5

  ± 0,5

  ± 0,2

  ± (0,1+0,015W)

  ± 0,3

Условия эксплуатации:

Температура окружающего воздуха:

• - помещения БИЛ, БИК, ТПУ, ^оС

о

• - помещение операторной, С

  не ниже плюс 5

  не ниже плюс 18
