Номер по Госреестру СИ: 53479-13
53479-13 Термопреобразователи сопротивления платиновые
(ТР, ТТ, ТТМ)
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений: приведены в соответствующем разделе паспорта и руководства по эксплуатации на ТС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователи сопротивления платиновые серий TP, TT, ТТМ
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Hans Turck GmbH & Co. KG», Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу МП 53479-13 «Термопреобразователи сопротивления платиновые серий TP, TT, ТТМ. Методика поверки», разработанному и утверждённому ГЦИ СИ ФГУП «ВНИИМС», 19.12.2012г.
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур: -50..+400 °С, ±0,061 °С в диапазоне температур +400..+650 °С;
-
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур: -60...+300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;
-
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002;
-
- калибраторы температуры JOFRA серии ATC-R, RTC-R с диапазоном воспроизводимых температур: -57.+700 °С;
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур: +50.+700 °С.
Изготовитель
фирма «Hans Turck GmbH & Co. KG», ГерманияАдрес: D-45466 Mulheim an der Ruhr
Тел./факс: 0208-4952-0 / 0208-4952-264
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС », г. Москва
Принцип действия ТС основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС с последующим преобразованием сопротивления в выходной сигнал постоянного тока при помощи аналогового измерительного преобразователя (ИП) (только для ТС серий TT, TTM).
Термопреобразователи серий TP, TT, TTM изготовляются следующих моделей: TP-103A, TP-104A, TP-203A, TP-206A, TP-306A, TT-103A, TT-206A, ТТМ050С-103А, ТТМ050С-203А, ТТМ050С-206А, ТТМ100С-103А, ТТМ100С-203А, ТТМ100С-206А,
ТТМ150С-203А, ТТМ150С-206А, которые отличаются друг от друга наличием встроенного измерительного преобразователя (серии ТТ, ТТМ) и конструктивным исполнением. Модели термопреобразователей в свою очередь имеют исполнения, отличающиеся способом присоединения к объекту измерений, типом соединительного разъема, а также длиной и диаметром монтажной части.
ТС состоят из одного тонкопленочного или проволочного платиновых ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 66512009, внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (AISI 316L), а также цилиндрического корпуса из нержавеющей стали (серия ТТ) или без него - с различными разъемами, предназначенными для подключения к измерительному прибору (серия ТР). В корпус ТС серий ТТ, ТТМ встроен двухпроводный аналоговый ИП с унифицированным аналоговым выходным сигналом постоянного тока (4-20 мА).
Все ТС имеют неразборные конструктивные исполнения. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами - 4-х про-

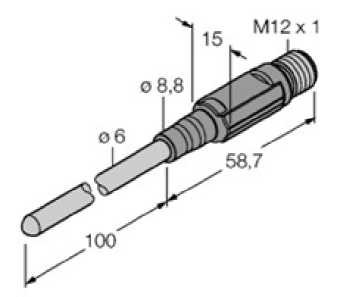

Рис.1б ТС модели ТР-306А
Рис.1а ТС модели ТР-203А

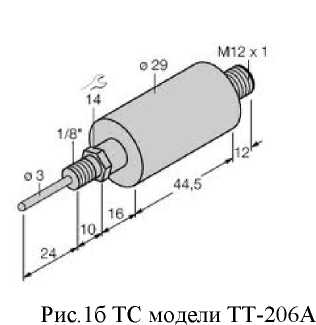

Рис.2а ТС модели TT-103A
Рис.За ТС модели ТТМ100С-103А
Рис.Зб ТС модели ТТМ150С-206А
Диапазон измеряемых температур, °С:
от минус 50 до плюс 120; от минус 50 до плюс 500; от минус 50 до плюс 105; ...........от 0 до плюс 150;
-
- TP-103A, TP-104A:.........................................
-
- TP-203A, ТР-206А:........................................
-
- TP-306A:.....................................................
-
- ТТ-103А, ТТ-206А:.........................................
-
- ТТМ050С-103А/203А/206А:..............................
от минус 50 до плюс 50;
.........от 0 до плюс 100;
-
- ТТМ100С-103А/203А/206А:..............................
- ТТМ150С-203А/206А:.............
от 0 до плюс 150, от минус 50 до плюс 150
Пределы допускаемой основной погрешности ТС серии ТТ, °С:
±(0,3+0,002-| f|)
Пределы допускаемой основной погрешности ТС серии ТТМ, °С:
±(0,1% (от диапазона) + (0,15+0,002|t|))
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от диапазона измеряемых температур (для серии ТР), оС: ..........................................±(0,15+0,002|ф (от минус 50 до плюс 350 °С); .........................................±(0,30+0,005|f|) (св. плюс 350 до плюс 500 °С)
Пределы допускаемой дополнительной погрешности ИП ТС серии ТТ от изменения температуры окружающей среды от нормальной (20±5 °С) в диапазоне температур окружающего воздуха, % (от диапазона)/ 10 °C: .......................................................±0,1
Время термического срабатывания в водной среде (0,2 м/с) (в зависимости от диаметра и нижней части защитной арматуры), с: ................от 1,5 до 8 (т0,5); от 6 до 20 (т0,9)
Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относи-
тельной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее: .....................100
Напряжение питания
-
- для ТС серии ТТ, В:..........................................................от 8 до 35;
-
- для ТС серии ТТМ, В: ......................................................от 10 до 24
Длина монтажной части ТС, мм:...................................................от 13 до 300
Диаметр монтажной части ТС, мм:.........................................................3; 4; 6
Степень защиты от пыли и влаги по ГОСТ 14254-96: ...................................IP67
Рабочие условия эксплуатации ТС:
-
- температура окружающего воздуха, °С:
-
- для ТС серии ТР:...................................
-
- для ТС серии ТТ:...................................
-
- для ТС серии ТТМ:................................
-
- относительная влажность, %:............................
Средний срок службы ТС, лет, не менее:.........................
.от минус 40 до плюс 90; от минус 40 до плюс 85; от минус 40 до плюс 80 .................не более 95 ............................10.
