Номер по Госреестру СИ: 52365-13
52365-13 Системы удаленного ввода-вывода
(Excom)
Назначение средства измерений:
Системы удалённого ввода-вывода Excom - комплексы программно-технические, предназначенные для измерений, измерительных преобразований и гальванической развязки стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, сигналов термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС), частоты импульсов прямоугольной формы, формирования управляющих аналоговых сигналов по различным законам регулирования на основе измерений параметров технологических процессов; устанавливаются во
взрывоопасных зонах.

Внешний вид.
Системы удаленного ввода-вывода
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) систем удалённого ввода-вывода Excom можно разделить на 2 группы:
-
- встроенное программное обеспечение (ВПО);
-
- автономное программное обеспечение (ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики измерительных модулей с каналами ввода-вывода, указанные в таблице 2, нормированы с учетом ВПО.
Автономное ПО устанавливается на персональный компьютер и представляет собой конфигурационные файлы с расширением .gsd (GSD файлы), инсталлируемые в рамках утилит аппаратного конфигурирования, входящих в состав ПО для программирования современных РСУ/ПЛК систем управления технологическими процессами. GSD файлы позволяют, в том числе, производить конфигурирование и настройку параметров модулей аналогового ввода/вывода, входящих в состав систем Excom, таких как: тип и диапазон измерения входных сигналов, разрешение, выбор схемы подключения и др..
Идентификационные данные встроенной и автономной групп ПО приведены в таблице 1.
Таблица 1 - идентификационные данные ПО
|
Наименование ПО |
Идентификационн ое наименование ПО |
Номер версии |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ВПО |
ВПО |
FW x.x.x.x |
не определен |
не определен |
|
Конфигурационный файл GSD V1.3.0 для I/O Excom |
GSD excom 130 |
1.3.0 |
не определен |
не определен |
|
Конфигурационный файл GSD V1.6.x для I/O Excom |
GSD excom 16x |
1.6.x |
не определен |
не определен |
|
Конфигурационный файл GSD V2.0.x для I/O Excom |
GSD_excom_20x |
2.0.x |
не определен |
не определен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
** В таблице 3 приведена одна из допустимых типовых конфигураций системы Excom без учета электронных модулей ввода-вывода аналоговых и дискретных сигналов, модулей входов для измерения сигналов с термопар/термосопротивлений, частотных модулей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в руководстве по эксплуатации «Системы удалённого ввода-вывода Excom. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам удалённого ввода-вывода Excom
|
ГОСТ Р 52931-2008 |
«Приборы контроля и регулирования технологических процессов. Общие технические условия» |
|
ГОСТ Р 8.596-2002 |
«ГСИ. Метрологическое обеспечение измерительных систем. Основные положения» |
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением №1.
Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28 (AU= ±(0,003%U+0,0003%UM); AI= ±(0,006%I+0,002%IM)), магазин сопротивлений Р 4831 (кл.т. 0,02), частотомер электронно-счётный Ч3-63, генератор сигналов Г5-60 (погрешность установки длительности A=(10-6t + 10 нс)).
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),Системы удалённого ввода-вывода Excom (далее - системы) могут быть использованы для построения распределенных и локальных систем автоматического управления (регулирования) или логико-программного управления технологическими процессами АСУ ТП, выполнения технологических защит, сбора и обработки информации в энергетике, металлургии, химической, нефтехимической и других отраслях промышленности.
Состав систем определяется заказом в соответствии с параметрами технологического объекта. Системы представляют собой модульные структуры, состоящие из: модулей источников питания, модулей связи (шлюзов), модулей ввода-вывода аналоговых и дискретных сигналов, которые устанавливаются в модульную стойку. Модульная стойка представляет собой кросс-плату с размещенными на ней: системой полозьев-держателей для установки модулей, клеммными разъемами для установки модулей источников питания, клеммными разъемами для подключения сигналов полевых приборов.
В состав систем входят модули следующих типов:
AI401Ex - 4-канальный модуль аналоговых входов (от 0/4 до 20 мА), служит для подключения 2-х проводных измерительных преобразователей (активный вход/пассивный датчик) и 4-х проводных датчиков (пассивный вход/активный датчик), искробезопасные входные цепи;
AI41Ex - 4-канальный модуль аналоговых входов (от 0/4 до 20 мА, от 0/2 до 10 В), служит для подключения 4-х проводных датчиков (пассивный вход/активный датчик), искробезопасные входные цепи;
AI401-N - 4-канальный модуль аналоговых входов (от 0/4 до 20 мА), служит для подключения 2-х проводных измерительных преобразователей (активный вход/пассивный датчик) и 4-х проводных датчиков (пассивный вход/активный датчик);
AI41-N - 4-канальный модуль аналоговых входов (от 0/4 до 20 мА, от 0/2 до 10 В), служит для подключения 4-х проводных датчиков (пассивный вход /активный датчик);
AIH40Ex - 4-канальный модуль аналоговых входов (от 0/4 до 20 мА), служит для подключения 2-х проводных измерительных преобразователей (активный вход/пассивный датчик), поддержка HART протокола, искробезопасные входные цепи;
AIH41Ex - 4-канальный модуль аналоговых входов, служит для подключения 4-х проводных измерительных преобразователей (пассивный вход/активный датчик), поддержка HART протокола, искробезопасные входные цепи;
AIH40-N - 4-канальный модуль аналоговых входов, служит для подключения 2-х проводных измерительных преобразователей (активный вход/пассивный датчик), поддержка HART протокола;
AIH41-N - 4-канальный модуль аналоговых входов, служит для подключения 4-х проводных измерительных преобразователей (пассивный вход/активный датчик), поддержка HART протокола;
AI43Ex - 4-канальный модуль преобразователя сигналов потенциометров, служит для подключения потенциометров диапазона от 400 Ом до 12 кОм по трех- или четырехпроводной схеме, искробезопасные входные цепи;
AI43-N - 4-канальный модуль преобразователя сигналов потенциометров, служит для подключения потенциометров диапазона от 400 Ом до 12 кОм по трех- или четырехпроводной схеме;
AO401Ex - 4-канальный модуль аналоговых выходов (от 0/4 до 20 мА), служит для подключения аналоговых исполнительных устройств, таких, как управляющие вентили или индикаторы процесса, искробезопасные выходные цепи;
AOH40Ex - 4-канальный модуль аналоговых выходов (от 0/4 до 20 мА), служит для подключения аналоговых исполнительных устройств, таких, как управляющие вентили или индикаторы процесса, поддержка HART протокола, искробезопасные выходные цепи;
AO401-N - 4-канальный модуль аналоговых выходов (от 0/4 до 20 мА), служит для подключения аналоговых исполнительных устройств, таких, как управляющие вентили или индикаторы процесса;
AOH40-N - 4-канальный модуль аналоговых выходов (от 0/4 до 20 мА), служит для подключения аналоговых исполнительных устройств, таких, как управляющие вентили или индикаторы процесса, поддержка HART протокола;
TI40Ex - 4-канальный модуль преобразователя сигналов датчиков температуры, служит для подключения по двух-, трех- и четырехпроводным схемам термопреобразователей сопротивления типов Pt100, 100П, Pt200, Pt400, Pt1000, Ni100 и Cu100, а также для подключения термоэлектрических преобразователей (термопар) типов B, E, J, K, L, N, R, S, T, искробезопасные входные цепи;
TI40-N - 4-канальный модуль преобразователя сигналов датчиков температуры, служит для подключения по двух-, трех- и четырехпроводным схемам термопреобразователей сопротивления типов Pt100, 100П, Pt200, Pt400, Pt1000, Ni100 и Cu100, а также для подключения термоэлектрических преобразователей (термопар) типов B, E, J, K, L, N, R, S, T;
DF20Ex - 2-канальный модуль частотного преобразователя сигналов, служит для подсчета количества импульсов или измерения частоты следования импульсов в диапазоне от 0,1 Гц до 4 кГц с датчиков, имеющих дискретные выходы стандарта NAMUR (EN 60947-5-6), искробезопасные входные цепи.
DF20-N - 2-канальный модуль частотного преобразователя сигналов, служит для подсчета количества импульсов или измерения частоты следования импульсов в диапазоне от 0,1 Гц до 4 кГц с датчиков, имеющих дискретные выходы стандарта NAMUR (EN 60947-5-6).
TI-CJC-x - пассивные модули внешней термокомпенсации холодного спая (Pt100) для использования совместно с модулями термопреобразователей TI40Ex, TI40-N в режиме измерения сигналов термопар.
Фотография общего вида системы приведена на рисунке 1.

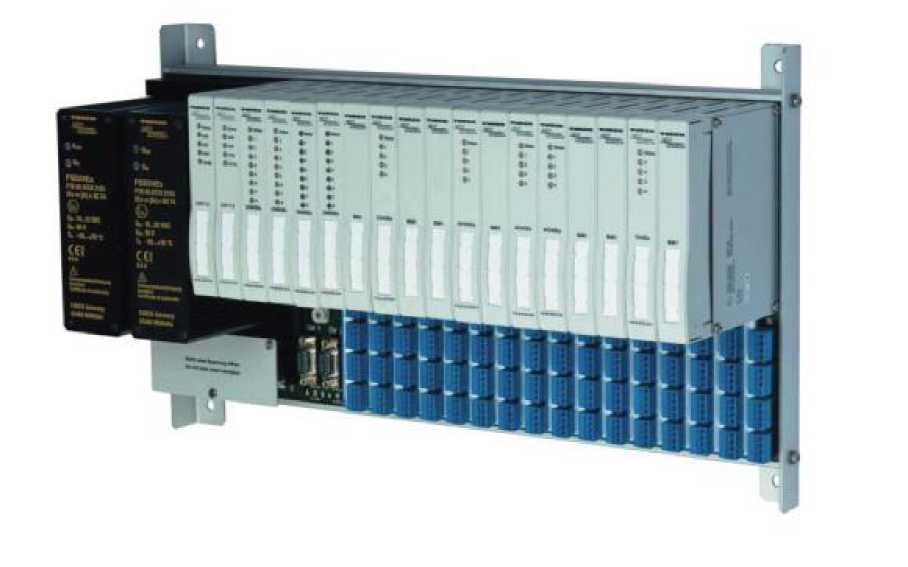

Рисунок 1 - Фотография общего вида
Комплектность поставки приведена в таблице 3 (*, **). Таблица 3
|
Обозначение |
Наименование |
Кол. * |
|
МТ18-С024 |
Модульная стойка на 16 элементов, питание 24 В постоянного тока, зажимные терминалы для подсоединения сигнальных линий |
1 |
|
GDP-IS/FW2.1 |
Модуль контроллера шины PROFIBUS- DP (slave), мах.скорость обмена 1.5 MBaud |
1 |
|
PSD24EX |
Блок питания 24 В постоянного тока, для установки на модульную стойку (МТ9-xxx, МТ^-xxx) |
1 |
|
SC12EX |
Конвертор физическиих уровней шины RS485/RS485-IS для PROFIBUS-DP |
1 |
|
D9T-RS485 |
Коннектор типа D-SUB (RS485) для PROFIBUS-DР шины; с встроенным терминатором |
2 |
|
D9T-RS485IS |
Коннектор типа D-SUB (RS485-IS) для PROFIBUS-DР шины; с встроенным терминатором |
2 |
|
BM1 |
Модуль-заглушка для неиспользуемых слотов модульной стойки |
1 |
|
BM-PS |
Крышка для неиспользуемого слота питания модульной стойки |
1 |
|
MODEX filter |
Фильтр питания 24В постоянного тока |
1 |
|
KABEL451-xМ |
PROFIBUS кабель, 2 x 0.34 mm2 |
x |
|
Руководство по эксплуатации |
«Системы удалённого ввода-вывода Excom. Руководство по эксплуатации» |
1 |
* Конфигурация и состав определяются требованиями заказчика .
Метрологические характеристики модулей аналоговых входов/выходов систем Excom приведены в таблице 2.
Таблица 2 - Метрологические характеристики модулей аналогового ввода/вывода систем Excom
|
Модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности, до, % |
Пределы допускаемой дополнит. погрешности от изменения температуры, млн-1/ °С |
Кол-во каналов модуля |
|
Модули ввода | |||||
|
AI401EX, AI401-N, |
0 (4) - 20 мА |
± 0,05 | |||
|
AI41EX, AI41-N |
0 (4) - 20 мА, 0 (2) - 10 В | ||||
|
AIH40EX, AIH41EX, AIH40-N, AIH41-N ( HART протокол) |
0 (4) - 20 мА |
14 бит |
± 0,1 |
± 50 |
4 |
|
AI43EX, AI43-N |
400 - 12000 Ом |
14 бит |
± 0,1 |
± 50 |
4 |
|
TI40EX, TI40N |
Pt100 (-200 + 850 °C) 100П (-200 + 850 °C) Pt200 (-200 + 850 °C) Pt400 (-200 + 850 °C) Pt1000 (-200 + 850 °C) Cu100 (-60 + 200 °C) Ni100 (-60 + 180 °C) |
16 бит |
± 0,05 % |
± 50 |
4 |
Продолжение таблицы 2
|
Модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности, до, % |
Пределы допускаемой дополнит. погрешности от изменения температуры, млн-1/ °С |
Кол-во каналов модуля |
|
TI40EX, TI40N |
ТП типа B (0 + 1820 °C) ТП типа Е (-270 + 1000 °C) ТП типа J (210 + 1200 °C) ТП типа K (-217 + 1372 °C) ТП типа L (-200 + 900 °C) ТП типа L (-200 + 800 °C) ТП типа N (-270 + 1300 °C) ТП типа R (-50 + 1768 °C) ТП типа S (-50 + 1768 °C) ТП типа T (-270 + 400 °C) ± 75 мВ ± 1,2 В 0 - 30 Ом 0 - 300 Ом 0 - 3 кОм |
16 бит |
± 0,05%*, ± 0,1%** |
± 50 |
4 |
|
DF20EX, DF20-N |
0,1 - 4000 Гц |
30 бит |
± 1 % |
± 50 |
2 |
Окончание таблицы 2
|
Модуль |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности, до, % |
Пределы допускаемой дополнит. погрешности от изменения температуры, млн-1/ °С |
Кол-во каналов модуля |
|
Модули вывода | |||||
|
AOH40EX, AOH40-N, (HART протокол) |
13 бит |
0 (4) - 20 мА |
± 0,1 |
± 50 |
4 |
|
AO401EX, AO401-N |
13 бит |
0 (4) - 20 мА |
± 0,05 |
± 50 |
4 |
Примечания:
* - пределы допускаемой основной приведённой погрешности каналов компенсации температуры свободных (холодных) концов термопары для электронных модулей термопреобразователей TI40Ex, TI40-N ± 0,05 % (при использовании дополнительных пассивных модулей внешней термокомпенсации TI-CJC-x).
** - пределы допускаемой основной приведенной погрешности для модулей температурных преобразователей в режиме измерения сигналов с термоэлектрических преобразователей (термопар) досн равна сумме погрешности канала компенсации температуры свободных (холодных) концов термопары gCJC и погрешности канала измерения сигналов с термопар дизм:
досн (±0,1 %) = gcjc (±0,05 %) +дизм (±0,05 %)
Рабочие условия применения.
Температура окружающей среды: от минус 20 до плюс 60 °С;
Относительная влажность: 95 % без конденсации влаги;
Атмосферное давление: от 86 до 106,7 кПа;
Напряжение питания (в зависимости от модификации): от 19,5 до 32 В постоянного тока,
от 200 до 250 В переменного тока, от 100 до 125 В переменного тока.
Потребляемая мощность определяется составом систем Excom.
Габаритные размеры модулей, мм: 103 x 118 x 18
Масса модулей, кг: не более 0,138
Средний срок службы, лет: 15.
