Номер по Госреестру СИ: 53014-13
53014-13 Влагомеры
(DRAMINSKI)
Назначение средства измерений:
Влагомеры серии DRAMINSKI предназначены для экспрессного измерения массовой доли влаги (влажности) сельскохозяйственных материалов: зерновых, зернобобовых, масличных культур, семян трав, прессованного (сжатого) сена и соломы в тюках и рулонах.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.03.2018
Номер записи - 142891
ID в реестре СИ - 365291
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация Twist Grain, мод. Twist Grain pro, мод. Twist Grain, Влагомеры, Без модификации, TwistGrain pro, TwistGrain, Twist Grain, Twist Crain, TWIS Grain, TG pro, DRAMINSKI, модификация Twist Grain, DRAMINSKI, мод.Twist Grain, DRAMINSKI, мод. Twist Grain, DRAMINSKI мод. Twist Grain, DRAMINSKI мод. Grain Master, DRAMINSKI мод. Grain Mast, DRAMINSKI Twist Grain, DRAMINSKI,
Производитель
Изготовитель - Фирма "DRAMIŃSKI"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 161
Выдано извещений - 2
Кол-во периодических поверок - 111
Кол-во средств измерений - 31
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2612 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 60424-15, 73361-18, 76645-19, 76743-19, 77045-19
№134 от 2023.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Влагомеры (DRAMINSKI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53014-13 Влагомеры (DRAMINSKI) Фирма "DRAMIŃSKI" (ПОЛЬША ) |
21612-11 Влагомеры (Фауна-М) ООО фирма "Лепта" (РОССИЯ г.Пущино) |
|
53014-13 Влагомеры (DRAMINSKI) Фирма "DRAMIŃSKI" (ПОЛЬША ) |
77761-20 Влагомеры (ФАУНА-АМ) ООО фирма "Лепта" (РОССИЯ г.Пущино) |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Влагомеры (ФАУНА-АМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 10 | 0 | 10 | 0 | 4 | 0 | 4 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 12 | 0 | 12 | 0 | 8 | 0 | 8 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 9 | 0 | 6 | 1 | 9 | 0 | 6 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 27 | 2 | 0 | 23 | 0 | 22 | 0 | 22 | |
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 15 | 0 | 14 | 0 | 10 | 0 | 10 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 9 | 0 | 6 | 1 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 0 | 8 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Влагомеры (ФАУНА-АМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2631 | 3024 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
3944 | 3024 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2932 | 3024 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4864 | 3024 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1611 | 3024 |
Программное обеспечение
Влагомеры имеют встроенное программное обеспечение. Программное обеспечение (далее ПО) каждой модификации выполнено на базе процессора серии:
-
• Twist Grain - ADUC7129BSTZ126;
-
• Grain Master - ADUC831BS;
-
• GMM - 80C32X2-UM;
-
• GMM Pro - 80C32X2-UM;
-
• GMDM - 80C32X2-UM;
-
• HMM - PIC18F67K90-I/PT.
Основные функции ПО: регистрация и расчет результатов измерений. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Twist Grain |
Twist Grain | |||
|
Grain Master |
Grain Master | |||
|
GMM |
GMM | |||
|
GMM pro |
GMM pro | |||
|
GMDM |
GMDM | |||
|
HMM |
HMM |
Обновление программного обеспечения в процессе эксплуатации не предусмотрено. Программное обеспечение и защита данных от случайного и преднамеренного изменения: метрологически значимая часть программного обеспечения находится в чипах, которые защищены от доступа и изменений. Конструкция прибора исключает доступ к чипу. Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «А» по МИ 3286-2010.

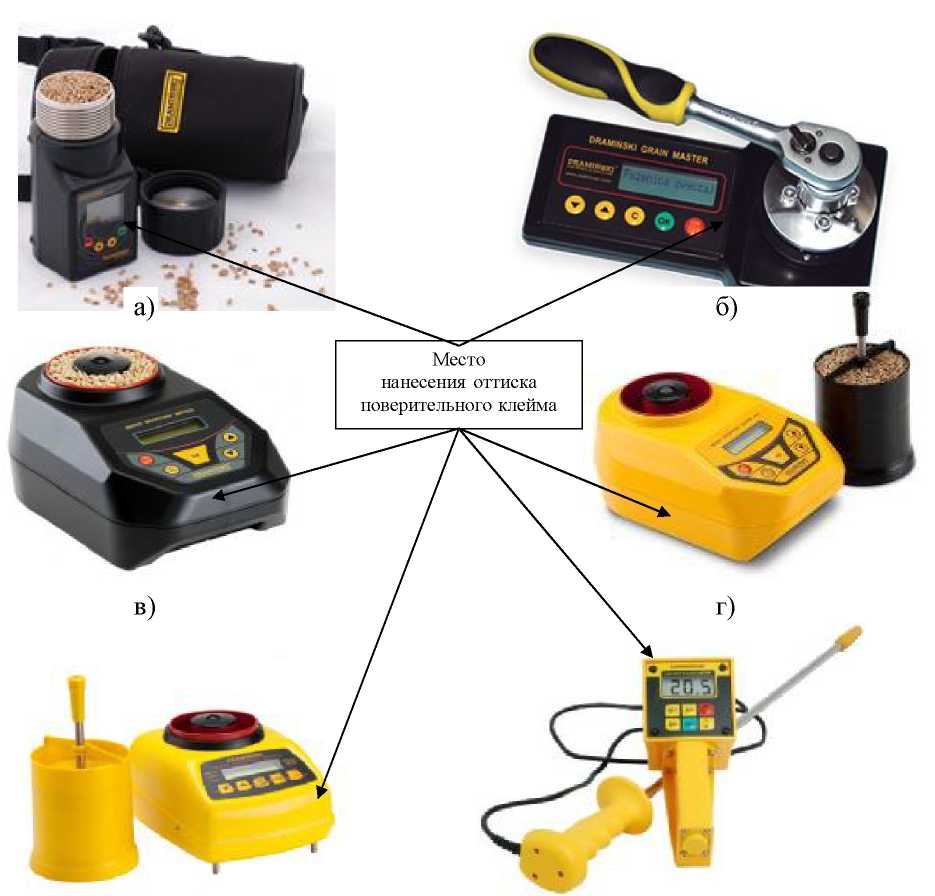

Фото общего вида влагомеров DRAMINSKI представлено на рисунке 1.
а)
б)
Место
нанесения оттиска
поверительного клейма
в)
г)
•****■
■‘'*л *"*«, .— ■
е)
Рисунок 1 - Общий вид влагомеров серии DRAMINSKI
а) влагомер модификации Twist Grain, б) влагомер модификации Grain Master, в) влагомер модификации GMM, г) влагомер модификации GMM pro, д) влагомер модификации GMDM, е) влагомер модификации HMM
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель влагомера методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений входят в состав руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к влагомерам серии DRAMINSKI
ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВлагомеры серии DRAMINSKI применяют вне сферы государственного регулирования обеспечения единства измерений.
Поверка
Поверка осуществляется по документу МП 80-241-2012 «ГСИ. Влагомеры сельскохозяйственных материалов. Методика поверки», утверждённому ФГУП «УНИИМ » в декабре 2012 г. Эталоны, используемые при поверке:- установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681-2009 с относительной погрешностью do = (3,0 - 0,8) % в диапазоне измерений массовой доли влаги от 0,5 % до 80 %;
-
- установки измерительные эталонные 2 разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681-2009 с относительной погрешностью d0 = (8,0 - 1,5) % в диапазоне измерений массовой доли влаги от 0,5 % до 80 %;
-
- ГСО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95:
±0,2 % - в диапазоне измерений от 7,0 % до 18,0 %; ±0,3 % - в диапазоне измерений от 18,0 % до 25,0 %.
Изготовитель
DRAMINSKI, Польша, ul. Owocowa 17,10-860 Olsztyn, Тел. +48 89 527 11 30, факс +48 89 527 84 44, www.draminski.ru.
е-mail: draminski@draminski.com
Испытательный центр
Государственный центр испытаний средств измерений, ФГУП «Уральский научноисследовательский институт метрологии», Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4, тел.: (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ruАккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Влагомеры серии DRAMINSKI (далее влагомеры) реализуют электрический метод измерений влажности, основанный на зависимости от влажности параметров, характеризующих поведение влажных материалов в электрических полях.
Влагомеры выпускаются в следующих модификациях: Twist Grain, GMDM (Grain Moisture Meter model plus), GMM pro (Grain Moisture Meter pro), Grain Master - для измерения влажности зерновых, зернобобовых, масличных культур, GMM (Grain Moisture Meter) - для измерения влажности зерновых, зернобобовых, масличных культур и семян трав; HMM (Hay moisture Meter) - для измерения влажности сена и соломы.
Влагомеры модификации GMM, GMDM, GMM pro реализуют диэлькометрический (емкостной) метод измерений влажности; влагомеры модификации Twist Grain, Grain Master, HMM - кондуктометрический (резистивный) метод.
Диэлькометрический (емкостной) метод измерений влажности основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах, резистивный метод - на корреляционной зависимости сопротивления материала от влажности.
При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный диэлектрической проницаемости (или сопротивлению), который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.
Влагомеры представлены в шести модификациях, отличающихся конструкцией, перечнем измеряемых материалов, типом датчиков (встроенный, зондовый), способом заполнения измерительной камеры или внедрения зондового датчика в рулоны и тюки измеряемого материала.
Конструктивно влагомеры модификаций: GMМ, GMDM, GMM pro выполнены в виде моноблока со встроенным датчиком. Датчиком является измерительная ёмкость, выполненная в виде коаксиального конденсатора. Конструкция влагомера обеспечивает введение в результат измерения поправки на массу и температуру пробы материала.
С этой целью в приборе имеются встроенные электронные весы (для модификаций GMDM, GMM pro), обеспечивающие измерение массы пробы, и термочувствительный элемент, размещённый на дне измерительной ёмкости. Заполнение датчика осуществляют с применением специального дозатора.
Влагомеры модификации GMDM имеют дополнительную опцию измерения насыпной плотности (натуры) измеряемого материала.
Влагомер модификации Twist Grain выполнен в виде портативного моноблока со встроенным датчиком влажности. Датчик представляет собой цилиндр с закручивающейся крышкой. Заполнение датчика осуществляют уплотнением измеряемого материала с помощью прижимной крышки. Контроль сжатия измеряемого материала проводится автоматически: при достижении необходимого уровня сжатия прибор выдает звуковой сигнал.
Влагомер модификации Grain Master выполнен в виде портативного моноблока со встроенным датчиком влажности. Датчик снабжен встроенными мельницей и прессом, позволяющим измельчить, однородно генетически смешать и сжать измеряемую пробу. Датчик состоит из измерительной камеры и закручивающейся крышки co специальным шестигранным стерж-
Лист № 2 всего листов 5 нем, на который надевается торцовый ключ. Мерная емкость для измеряемого материала находится в головке ключа.
Влагомер модификации НММ состоит из электронного блока и зондового датчика, на котором размещены тепло- и влагочувствительные элементы.
На лицевой панели влагомеров каждой модификации расположены мембранная клавиатура и электронный дисплей, на который выводятся результаты измерений.
В нижней или боковой части влагомеров расположен специальный отсек для батареи питания (для всех модификаций кроме GMDM). Влагомеры модификации GMDM имеют внутренний аккумулятор.
|
Наименование и условное обозначение |
Комплектность | |||||
|
Twist Grain |
Grain Master |
GMM |
GMM Pro |
GMDM |
HMM | |
|
Блок измерительный со встроенным датчиком |
1 |
1 |
1 |
1 |
1 |
- |
|
Блок измерительный |
- |
- |
- |
- |
- |
1 |
|
Дозатор для наполнения измерительной камеры |
- |
- |
1 |
1 |
1 |
- |
|
Торцовый ключ |
- |
1 |
- |
- |
- |
- |
|
Зонд |
- |
- |
- |
- |
- |
1 |
|
Кабель |
- |
- |
- |
- |
- |
1 |
|
Кисточка для очистки |
- |
1 |
- |
- |
- |
- |
|
Устройство для зарядки встроенного аккумулятора |
- |
- |
- |
- |
1 |
- |
|
Батарея (аккумулятор) 9 В |
- |
1 |
1 |
1 |
- |
1 |
|
Батарея типа AAA |
4 |
- |
- |
- |
- |
- |
|
Чехол для переноски |
1 |
- |
- |
- |
- |
- |
|
Транспортная упаковка |
1 |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
|
Методика поверки МП 80-241-2012 |
1 |
1 |
1 |
1 |
1 |
1 |
Лист № 5 всего листов 5
|
Наименование характеристики |
Значение характеристики для модификаций: | |||||
|
Twist Grain |
Grain Master |
GMM |
GMM Pro |
GMDM |
HMM | |
|
1 Диапазон измерений массовой доли влаги (влажности), % - зерновых культур |
9 - 30 |
9 - 30 |
9 - 35 |
9 - 25 |
9 - 30 | |
|
- зернобобовых культур |
9 - 30 |
9 - 30 |
9 - 35 |
9 - 25 |
9 - 30 |
- |
|
- масличных культур |
4 - 25 |
4 - 25 |
4 - 25 |
4 - 25 |
4 - 25 |
- |
|
-семян трав |
- |
- |
4 - 18 |
- |
- |
- |
|
- сена, соломы |
- |
- |
- |
- |
- |
10 - 80 |
|
Наименование характеристики |
Значение характеристики для модификаций: | |||||
|
Twist Grain |
Grain Master |
GMM |
GMM Pro |
GMDM |
HMM | |
|
2 Пределы допускаемой абсолютной погрешности влагомера при измерении массовой доли влаги (влажности), %: зерновых, зернобобовых, масличных культур, семян трав - в диапазоне от 4 % до 18 % |
±1,0 |
±0,5 |
±1,0 |
±1,0 |
±1,0 | |
|
- в диапазоне св. 18 % до 35 % |
±1,5 |
±0,8 |
±1,5 |
±1,5 |
±1,5 |
- |
|
сена, соломы - в диапазоне от 10 % до 40 % |
- |
- |
- |
- |
- |
±3,0 |
|
- в диапазоне св. 40 % до 80 % |
- |
- |
- |
- |
- |
±5,0 |
|
3 Время единичного измерения, с, не более |
30 |
60 |
30 |
30 |
30 |
30 |
|
4 Масса, кг, не более |
0,48 |
1,55 |
0,92 |
1,75 |
2,00 |
0,87 |
|
5 Габаритные размеры, мм, не более |
О 00 X о 00 X о |
О X о X о |
X о X о (N |
X о X о (N |
(N X о X о |
О 'П X 'П 'П •; 00 Г- « X X О о 2 ю 2 Й о fct т о К СЧ о со |
|
Условия эксплуатации: | ||||||
|
температура окружающего воздуха, °С |
от 5 до 35 | |||||
|
относительная влажность, %, не более |
85 | |||||
