Номер по Госреестру СИ: 52849-13
52849-13 Расходомеры-счетчики ультразвуковые
(FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х предназначены для измерений объемного расхода и объема различных жидкостей.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) состоит только из встроенной в микропроцессорный модуль электронного блока метрологически значимой части ПО. ПО расходомера является фиксированным (номер версии не ниже «Es 90511D»), незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блоков электронных или корпусов датчиков методом наклейки и типографским способом на титульный лист руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым FLOMIC FL3005, FLOMIC FL 3085, FLOMIC FL 50 Х4, FLOMIC FL 102Х, FLOMIC FL 103Х
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП РТ 1821-2012 «Расходомеры - счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в 2012 г.
При поверке применяются следующие средства измерений:
-
- установка поверочная проливная с диапазоном расходов от 10 до 1000 м3/ч, пределы основной погрешности по объемному расходу не более ±0,05 %;
-
- калибратор многофункциональный MC5-R, диапазон: частот от 0,01 Гц до 30 кГц, пределы основной погрешности ±0,01 %; постоянного напряжения от 500 мВ до 2 В, пределы основной погрешности ±0,02 %; постоянного тока от 0 до 5 мА, пределы основной погрешности ±0,02 %.
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕ-МЕР»(ООО НПП «ЭЛЕМЕР»)
Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел: (495) 925-51-47 Факс: (499) 710-00-01, E-mail: elemer@elemer.ru
Принцип действия расходомеров-счетчиков ультразвуковых FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х основан на время-импульсном методе, согласно которому скорость потока жидкости и, следовательно, расход, определяется по разности времени прохождения ультразвукового сигнала в прямом и обратном направлении относительно движения потока жидкости.
В качестве излучателя и приемника ультразвуковых сигналов используются ультразвуковые преобразователи (датчики). Каждый из датчиков в паре работает как излучатель и приемник ультразвуковых сигналов по очереди, обеспечивая излучение и прием ультразвуковых импульсов под углом к оси трубопровода. В зависимости от модификации расходомеров-счетчиков ультразвуковых FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х, скорость потока измеряется по одному или двум ультразвуковым лучам.
Для обработки данных в расходомерах используются электронные устройства (блоки), обеспечивающие:
-
- измерение времени распространения ультразвуковых импульсов;
-
- определение и отображение на экране текущих показателей скорости потока, расхода и общего объема жидкости, прошедшей через датчик с момента последнего сброса данных;
-
- отображение на экране направления движения потока жидкости;
-
- преобразование текущего расхода в унифицированный выходной сигнал постоянного тока 4^20 мА;
-
- архивирование результатов измерений за выбранный период от 1 мин до 1 года;
-
- считывание сохраненных данных через оптически изолированное USB - устройство, линию связи RS 232 или M-bus;
-
- выбор единиц измерения расхода и объема жидкости;
-
- возможность связи с устройством на расстоянии через GSM-модуль.
Расходомеры-счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х поставляются в компактном или раздельном исполнении, могут поставляться в варианте, предназначенном для использования в системах снабжения питьевой водой. При раздельном исполнении электронный блок устанавливается отдельно от датчика расхода и подключается к нему с помощью кабеля (длиной до 20 м); в компактном исполнении электронный блок закрепляется на датчике расхода.
Для защиты от несанкционированного проникновения и изменения метрологических характеристик на корпуса расходомеров устанавливаются навесные пломбы.

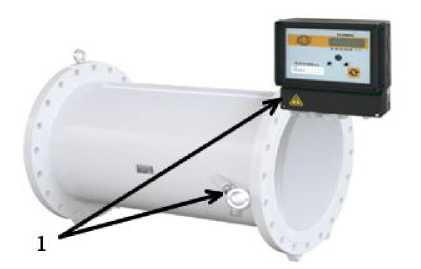

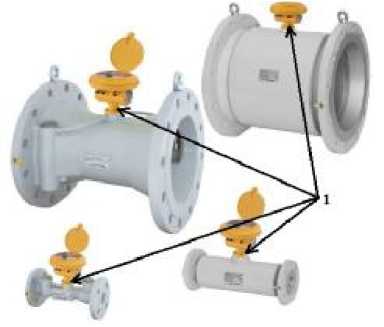

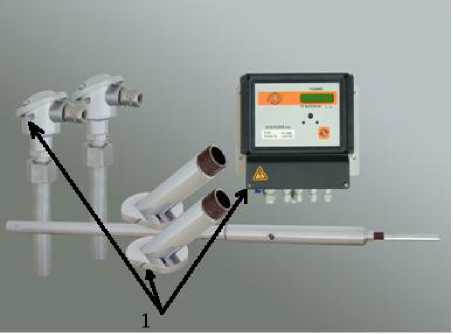

На рисунках 1 - 6 представлен общий вид расходомеров и обозначено (1) место установки навесных пломб.
Рисунок 1 - Расходомеры-счетчики ультразвуковые FLOMIC FL 3005 (врезная установка датчиков).
Рисунок 2 - Расходомеры-счетчики ультразвуковые FLOMIC FL 3085 (раздельное исполнение).
Рисунок 3 - Расходомеры-счетчики ультразвуковые FLOMIC FL 50Х4 (компактное исполнение).
Рисунок 4 - Расходомеры-счетчики ультразвуковые FLOMIC FL 50Х4 (раздельное исполнение).
Рисунок 5 - Расходомеры-счетчики ультразвуковые FLOMIC FL 102Х.
Рисунок 6 - Расходомеры-счетчики ультразвуковые FLOMIC FL 103Х.
Таблица 9 - Комплектность
№ п/п |
Наименование |
Кол-во |
Примечание |
1 |
Расходомер-счетчик ультразвуковой FLOMIC FL |
1 шт. |
Модификация и комплект монтажных частей, инструмента и принадлежностей - в соответствии с заказом |
2 |
Комплект монтажных частей, инструмента и принадлежностей |
1 компл. | |
3 |
Руководство по эксплуатации |
1 экз. | |
4 |
Паспорт |
1 экз. | |
5 |
Методика поверки |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики
Характеристика |
Значения характеристики | ||||
FL 3085 |
FL 3005 |
FL 50Х4 |
FL 102Х |
FL 103Х | |
Диаметры условного прохода, DN, мм Внутренние диаметры трубопроводов Ду, мм |
200:1200 |
200:2000 |
32:300 |
32:200 |
32:300 |
Пределы допускаемой относи- |
±5,0 % для |
±2,0 % |
Класс 1: |
Класс 2: |
Класс 1: |
тельной погрешности измерений |
Q1£Q<Q2 |
в пределах |
±1,0 % |
±2,0 % для |
±1,0 % для |
объемного расхода жидкости |
диапазона |
для |
Q2£Q£Q4 |
Q2£Q£Q4 | |
±1,0 % |
5:100 % qs |
Q2£Q£Q4 |
±5,0 % для |
±3 % для | |
±2,0 %* |
(qs -макси- |
±3,0 % |
Q1£^<Q2 |
Q1£Q<Q2 | |
для |
мальный |
для | |||
Q2£Q£Q4 |
расход при |
QI£Q'Q2 |
Класс 2: | ||
при t<50 °C |
скорости |
±2,0 % для | |||
потока |
Класс 2: |
Q2£Q£Q4 | |||
±3,0 % для |
6 м/с) |
±2,0 % |
±5,0 % для | ||
Q2£Q£Q4 |
для |
Q1£Q<Q2 | |||
при t>50 °C |
Q2£Q£Q4 ±5,0 % | ||||
для | |||||
QI£Q<Q2 | |||||
П р и м е ч а н и е - Q1 - минимальный измеряемый объемный расход, м3/ч, | |||||
Q2 - промежуточный измеряемый объемный расход, м3/ч, Q3 - постоянный измеряемый объемный расход, м3/ч, | |||||
Q4 - предельный (максимальный) измеряемый объемный расход, м3/ч. | |||||
* - Пределы допускаемой относительной погрешности измерений объемного расхода жидкости при | |||||
поверке имитационным методом | |||||
Максимальное давление изме- |
1,0 (по тре- |
4,0 |
1,6/4,0 |
1,6 |
1,6/4,0 |
ряемой жидкости, МПа |
бованию 1,6 или 2,5 для диаметров от 200 DN до 500 DN) | ||||
Температура измеряемой жидкости, °С |
0:150 |
0:150 |
0:30 |
0:50 |
0:90/130 |
Условия эксплуатации: - температура окружающей среды, °С |
0:50 |
5:55 |
0:50 |
0:50 |
0:50 |
-относительная влажность окружающего воздуха, % |
80 |
80 |
80 |
80 |
80 |
Выходные сигналы |
импульсный/токовый/RS 232/M-bus/GSM -модуль | ||||
Питание |
3,6 В/ |
3,6 В/ |
3,6 В/ |
3,6 В/ |
3,6 В/ |
Литиевая батарея |
16 А-ч |
16,5 А-ч |
19 А-ч |
16 А-ч |
16 А-ч |
Потеря давления при Q3, бар |
< 0,1 | ||||
Г абаритные размеры, мм, |
Электр. блок | ||||
не более |
1150X1455 |
230x217x85 |
175X450 |
350X370 |
450X550 |
Масса, кг, не более: |
41,5:978 |
Электр. блок 1,5 |
4,5:85 |
4,5:36,5 |
9:84,5 |
Характеристика |
Значения характеристики | ||||
FL 3085 |
| FL 3005 |
FL 50Х4 |
FL 102Х |
FL 103Х | |
Присоединение к трубопроводу |
фланец |
установка на трубопровод |
фланец |
фланец |
фланец |
Таблица 2 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 3085
DN, мм |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
Qi |
10 |
15,63 |
20 |
25 |
31,25 |
39,38 |
50 |
62,5 |
78,75 |
100 |
156,3 |
200 |
Q2 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
126 |
160 |
250 |
320 |
Q3 |
800 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
6300 |
8000 |
12500 |
16000 |
Q4 |
1000 |
1563 |
2000 |
2500 |
3125 |
3938 |
5000 |
6250 |
7875 |
10000 |
15625 |
20000 |
Qnec* |
2,3 |
3,6 |
5,1 |
7,0 |
9,1 |
11,5 |
14,2 |
20,4 |
27,8 |
36,2 |
56,5 |
81,5 |
П р и м е ч а н и е - QNEC* - пороговый объемный расход, м3/ч |
Таблица 3 - Значения расходов в зависимости от диаметра условного прохода для FL 5024, FL 5044
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | ||
Qi |
0,2 |
0,32 |
0,5 |
0,8 |
1,26 |
2 |
3,2 |
5,0 |
8,0 | ||
Q2 |
0,32 |
0,512 |
0,8 |
1,28 |
2,016 |
3,2 |
5,12 |
8,0 |
12,8 | ||
Q3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 | ||
Q4 |
12,5 |
20 |
31,25 |
50 |
78,75 |
125 |
200 |
312,5 |
500 | ||
П р и м е ч а н и е - D |
N для FL 5024 - от 32 до 200 мм, для FL 5044 - от 65 до 200 мм. |
Таблица 4 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 5034
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
Qi |
0,254 |
0,397 |
0,635 |
1,0 |
1,587 |
2,54 |
3,17 |
3,97 |
8 |
12,6 |
20 |
Q2 |
0,4 |
0,635 |
1,02 |
1,6 |
2,52 |
4,0 |
5,0 |
6,3 |
12,8 |
20,1 |
32 |
Q3 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
250 |
400 |
630 |
1000 |
Q4 |
20 |
31,5 |
50 |
78,75 |
125 |
200 |
250 |
312,5 |
500 |
787,5 |
1250 |
Таблица 5 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 5054
DN, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
Qi |
0,2 |
0,32 |
0,5 |
0,8 |
1,28 |
1,6 |
2,0 |
4,0 |
6,3 |
10 | |
Q2 |
0,32 |
0,51 |
0,8 |
1,28 |
2,05 |
2,56 |
3,2 |
6,4 |
10,08 |
16 | |
Q3 |
25 |
40 |
63 |
100 |
160 |
200 |
250 |
400 |
630 |
1000 | |
Q4 |
31,25 |
50 |
78,75 |
125 |
200 |
250 |
312,5 |
500 |
787,5 |
1250 |
Таблица 6 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 3005
Ду? мм |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
Q4 |
600 |
1000 |
1500 |
2000 |
2500 |
3500 |
4500 |
5000 |
6000 |
7000 |
8000 |
9000 |
Ду? мм |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
1800 |
2000 |
- |
Q4 |
10000 |
12000 |
14000 |
16000 |
18000 |
20000 |
22000 |
24000 |
25000 |
30000 |
36000 |
- |
Таблица 7 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 102Х
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | ||
Qi |
0,12 |
0,2 |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
74,5 |
7,5 | ||
Q2 |
0,48 |
0,8 |
3 |
5 |
8 |
12 |
20 |
30 |
50 | ||
Q3 |
6 |
10 |
15 |
25 |
40 |
60 |
100 |
150 |
250 | ||
Q4 |
12 |
20 |
30 |
50 |
80 |
120 |
200 |
300 |
360 |
Таблица 8 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 103Х
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
Qi |
0,2 |
0,313 |
0,5 |
0,788 |
1,25 |
2,0 |
2,5 |
3,13 |
6,35 |
10,0 |
15,87 |
Q2 |
0,32 |
0,5 |
0,8 |
1,26 |
2,0 |
3,2 |
4,0 |
5,0 |
10,2 |
16,0 |
25,39 |
Q3 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
250 |
400 |
630 |
1000 |
Q4 |
20 |
31,25 |
50 |
78,75 |
125 |
200 |
250 |
312,5 |
500 |
787,5 |
1250 |
qnec |
0,04 |
0,07 |
0,1 |
0,17 |
0,29 |
0,5 |
0,79 |
1,16 |
1,89 |
3 |
4,6 |
