Номер по Госреестру СИ: 52847-13
52847-13 Расходомеры-счетчики ультразвуковые
(SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 предназначены для измерений объемного расхода и объема различных жидкостей.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.02.2023
Номер записи - 142698
ID в реестре СИ - 365098
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ЭЛЕМЕР-EL-4015, РасходомерSONOELIS, Расходомер SONOELIS SE, нет данных, Sonoelis SE4065, SONOELIS SE 4095, SONOELIS SE 4065, SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095,
Производитель
Изготовитель - Фирма "ELIS PLZEN a.s."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 28915 дн.
Приказы РСТ, где упоминается данный тип СИ
№188 от 2018.02.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№990 от 2021.06.10 О внесении изменений в сведения об утвержденном типе средств измерений
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELIS PLZEN a.s."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52847-13 01.02.2023 |
Расходомеры-счетчики ультразвуковые, SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 Фирма "ELIS PLZEN a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
52848-13 01.02.2023 |
Расходомеры-счётчики электромагнитные, FLONET FH 10XX, FLONET FN 20XX, FLONET FS 10XX, FLONET FF 10XX Фирма "ELIS PLZEN a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
52849-13 01.02.2023 |
Расходомеры-счетчики ультразвуковые, FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х Фирма "ELIS PLZEN a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Расходомеры-счетчики ультразвуковые (SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (1491) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 4 | 1 | 2 | 0 | 4 | 1 | 2 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Программное обеспечение (ПО) расходомеров-счетчиков ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 состоит только из встроенной в микропроцессорный модуль электронного блока метрологически значимой части ПО (номер версии не ниже «Es
Лист № 3 всего листов 5 90460D»). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блоков электронных или корпусов датчиков методом наклейки и типографским способом на титульный лист руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым SONOELIS SE
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций
Поверка
Поверкаосуществляется по документу МП РТ 1822-2012 «Расходомеры-счетчики ультразвуковые SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 804Х, SONOELIS SE 806Х, SONOELIS SE 4095. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в 2012 г.
При поверке применяются следующие средства измерений:
-
- установка поверочная проливная с диапазоном расходов от 0,1 до 1000 м3/ч, пределы основной погрешности не более ±0,05 %;
-
- калибратор многофункциональный MC5-R, диапазон: частот от 0,01 Гц до 30 кГц, пределы основной погрешности ±0,01 %; постоянного напряжения от 500 мВ до 2 В, пределы основной погрешности ±0,02 %; постоянного тока от 0 до 5 мА, пределы основной погрешности ±0,02 %.
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕ-МЕР» (ООО НПП «ЭЛЕМЕР»)
Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел: (495) 925-51-47 Факс: (499) 710-00-01, E-mail: elemer@elemer.ru
Принцип действия расходомеров-счетчиков ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 основан на время-импульсном методе, согласно которому скорость потока жидкости и, следовательно, расход, определяется по разности времен прохождения ультразвукового сигнала в прямом и обратном направлениях относительно движения потока жидкости.
В качестве излучателя и приемника ультразвуковых сигналов используются ультразвуковые преобразователи (датчики). Каждый из датчиков в паре работает как излучатель и приемник ультразвуковых сигналов по очереди, обеспечивая излучение и прием ультразвуковых импульсов под углом к оси трубопровода. В зависимости от модификации расходомеров-счетчиков ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095, скорость потока измеряется по одному или двум ультразвуковым лучам.
Для обработки данных в расходомерах-счетчиках ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 используются электронные устройства (блоки), обеспечивающие:
-
- измерение времени распространения ультразвуковых импульсов;
-
- определение и отображение на экране текущих показателей скорости потока, расхода и общего объема жидкости, прошедшей через датчик с момента последнего сброса данных;
-
- отображение на экране направления движения потока жидкости;
-
- преобразование текущего расхода в унифицированный выходной сигнал постоянного тока (Н20 или 4^20 мА;
-
- считывание сохраненных данных через линию связи RS 485;
-
- выбор единиц измерения расхода и объема жидкости.
Расходомеры-счетчики ультразвуковые SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 поставляются в компактном или раздельном исполнении. При раздельном исполнении электронный блок устанавливается отдельно от датчика расхода и подключается к нему с помощью кабеля; в компактном исполнении электронный блок закрепляется на датчике расхода.
Расходомеры-счетчики ультразвуковые SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 всех модификаций могут быть укомплектованы дополнительными устройствами, такими как интерфейс линии связи RS 485 или изолированный токовый выход, термометром сопротивления Pt100 для измерения температуры и расчета массы жидкости; могут поставляться в варианте, предназначенном для использования в системах снабжения питьевой водой.
Для защиты от несанкционированного проникновения и изменения метрологических характеристик на корпуса расходомеров-счетчиков ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045,
SONOELIS SE 8065, SONOELIS SE 4095 устанавливаются навесные пломбы.

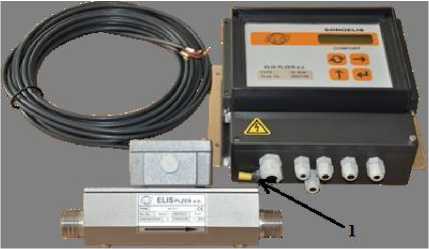

На рисунках 1 - 6 представлены общие виды расходомеров-счетчиков ультразвуковых SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095, обозначены (1) места установки пломб.
Рисунок 1 - Расходомеры-счетчики ультразвуковые SONOELIS SE 4015 (однолучевая модель), SONOELIS SE 4025 (двухлучевая модель).
Рисунок 2 - Расходомеры-счетчики ультразвуковые SONOELIS SE 4015 (200 DN 500 DN и давлений измеряемой
жидкости 4,0 МПа).
1
Рисунок 3 - Расходомеры-счетчики ультра-
звуковые SONOELIS SE 404Х, SONOELIS SE 406Х (компактное исполнение).
1
Рисунок 5 - Расходомеры-счетчики ультразвуковые SONOELIS SE 8065 (однолучевая модель), SE 8045 (двухлучевая модель).
Рисунок 4 - Расходомеры-счетчики ультразвуковые SONOELIS SE 404Х, SONOELIS SE 406Х (раздельное исполнение).
Рисунок 6 - Расходомеры-счетчики ультразвуковые SONOELIS SE 4095.
Таблица 5 - Комплектность
|
№ п/п |
Наименование |
Кол-во |
Примечание |
|
1 |
Расходомер-счетчик ультразвуковой SONOELIS SE |
1 шт. |
Модификация и комплект монтажных частей, инструмента и принадлежностей - в соответствии с заказом |
|
2 |
Комплект монтажных частей, инструмента и принадлежностей |
1 компл. | |
|
3 |
Руководство по эксплуатации |
1 экз. | |
|
4 |
Паспорт |
1 экз. | |
|
5 |
Методика поверки |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики
|
Характеристика |
Значения характеристики | |||
|
SE 4015/4025 |
SE 404X/406X |
SE 8045/8065 |
SE 4095 | |
|
Диаметры условного прохода, DN, мм Диаметр трубопровода, d, мм |
200:1200 |
32:300 |
200:1200 |
18:43 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости |
±5,0 % для Q1£Q<Q2 ±1,0 % ±2,0 %* для Q2£Q£Q4 приt<50 °C ±3,0 % для Q2£Q£Q4 приt>50 °C |
Класс 1: ±1,0 % для Q2£Q£Q4 ±3,0 % для Q1£Q<Q2 Класс 2: ±2,0 % для Q2£Q£Q4 ±5,0 % для Q1£Q<Q2 (SE 406X Класс 2) |
± 2,0 % (SE 806X ±1,0 % ±2,0 %*) при расходе от 5 до 100 % qs (qs — максимальный расход при скорости потока 10 м/с) |
Класс 1: ±1,0 % для Q2£Q£Q4 ±3 % для Q1£Q<Q2 |
|
П р и м е ч а н и е - Q1 — минимальный измеряемый объемный расход, м3/ч, Q2 — промежуточный измеряемый объемный расход, м3/ч, Q3 — постоянный измеряемый объемный расход, м3/ч, Q4 — предельный (максимальный) измеряемый объемный расход, м3/ч. * - Пределы допускаемой относительной погрешности измерений объемного расхода жидкости при поверке имитационным методом. | ||||
|
Максимальное давление измеряемой жидкости, МПа |
1,0 (по требованию 1,6 или 2,5 для диаметров от 200 DN до 500 DN) |
1,6/4,0 |
1,6/4,0 |
1,6 |
|
Температура измеряемой жидкости, °С |
0:150 (0:180) |
0:150 (-20:180) (раздельная модель) 0:90 (компактная модель) |
0:150 (0:180) |
0:130 (0:180) |
|
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность окружающего воздуха, % |
0:50 80 |
5:55 80 |
5:55 80 |
5:55 |
|
Выходные сигналы |
Импульсный/частотный/токовый/RS 485/релейный 24 В/0,1 А | |||
|
Питание |
90:260 В, 50/60 Гц |
100:250 В, 50/60 Гц |
90:260 В, 50/60 Гц |
100:250 В, 50/60 Гц |
|
Резервный источник питания |
Литиевая батарея 3 В (срок службы 5 лет) | |||
|
Характеристика |
Значения характеристики | |||
|
SE 4015/4025 |
SE 404X/406X |
SE 8045/8065 |
SE 4095 | |
|
Потеря давления при Q3, бар |
< 0,1 | |||
|
Г абаритные размеры, мм, |
от |
от |
Электронный |
От |
|
не более |
600x340 |
360x140x181 |
блок |
165x78x100 |
|
до 1150x1455 |
до 450x471x515 |
230 x 217 x 85 |
До 300x78x120 | |
|
Масса, кг, не более: |
41,5-978 |
9-84 |
Электронный Блок 1,5 |
1,8-7,5 |
|
Присоединение к трубопроводу |
Фланец, сварное |
фланец |
врезные в трубопровод |
резьба |
Таблица 2 - Значения расходов в зависимости от диаметра условного прохода для SE
4015/4025, SE 8045/8065
|
DN, мм |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
|
Qi |
10 |
15,63 |
20 |
25 |
31,25 |
39,38 |
50 |
62,5 |
78,75 |
100 |
156,3 |
200 |
|
Q2 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
126 |
160 |
250 |
320 |
|
Q3 |
800 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
6300 |
8000 |
12500 |
16000 |
|
Q4 |
1000 |
1563 |
2000 |
2500 |
3125 |
3938 |
5000 |
6250 |
7875 |
10000 |
15625 |
20000 |
|
qnec* |
2,3 |
3,6 |
5,1 |
7,0 |
9,1 |
11,5 |
14,2 |
20,4 |
27,8 |
36,2 |
56,5 |
81,5 |
|
П р и м е ч а н и е - QNEC* - пороговый объемный расход, м3/ч | ||||||||||||
Таблица 3 - Значения расходов в зависимости от диаметра условного прохода для SE
404Х/406Х
|
DN, мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Qi (1 %> SE404X), Qi (0,5 % SE 406X) |
1,5 |
2,3 |
3,5 |
6 |
9 |
14 |
22 |
32 |
57 |
89 |
127 |
|
Qi (5 % SE 404X), Qi (3 % SE 406X) |
0,2 |
0,32 |
0,5 |
0,8 |
1,5 |
2,4 |
3,5 |
5,0 |
9,0 |
14 |
20 |
|
Q3 |
10 |
16 |
25 |
40 |
75 |
120 |
175 |
250 |
450 |
700 |
1000 |
|
Q4 |
20 |
32 |
50 |
80 |
150 |
240 |
350 |
500 |
900 |
1400 |
2000 |
|
Qnec* |
0,07 |
0,09 |
0,14 |
0,22 |
0,37 |
0,6 |
0,9 |
1,2 |
2,2 |
3,5 |
5 |
Таблица 4 - Значения расходов в зависимости от входного диаметра SE 4095
|
Входной диаметр, мм |
18 |
18 |
18 |
23 |
28 |
36 |
43 |
|
Qi (5 %) |
0,006 |
0,010 |
0,015 |
0,025 |
0,035 |
0,060 |
0,1 |
|
Q3 |
0,6 |
1 |
1,5 |
2,5 |
3,5 |
6 |
10 |
|
Q4 |
1,2 |
2 |
3 |
5 |
7 |
12 |
20 |
