Номер по Госреестру СИ: 52516-13
52516-13 Расходомеры-счетчики
(ДАРКОНТ серии ЕМ и ОМ)
Назначение средства измерений:
Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ предназначены для измерения объема и объемного расхода жидкости.
Внешний вид.
Расходомеры-счетчики

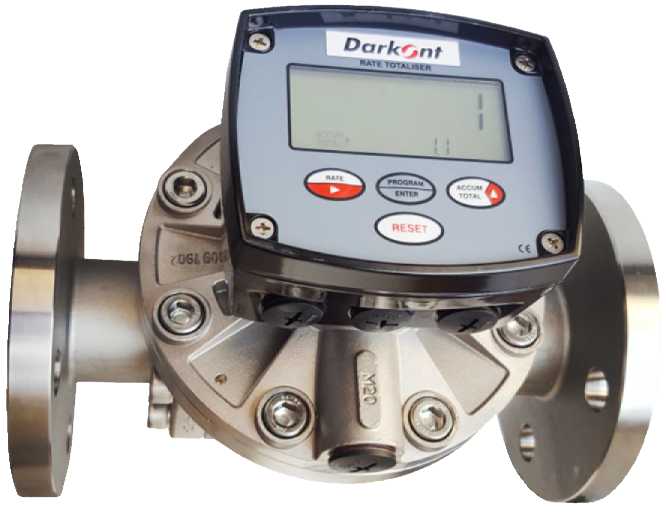

Рисунок № 1
Внешний вид.
Расходомеры-счетчики

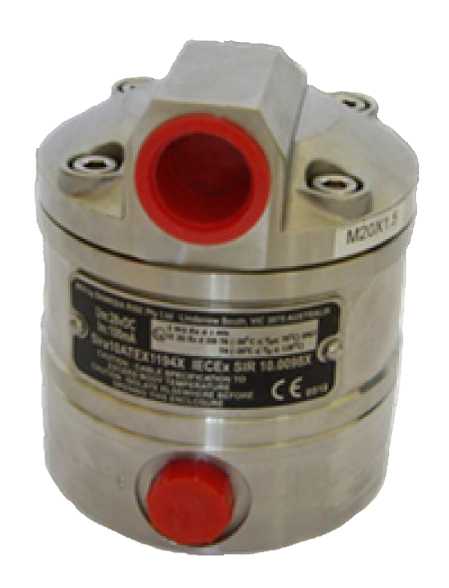

Рисунок № 2
Внешний вид.
Расходомеры-счетчики

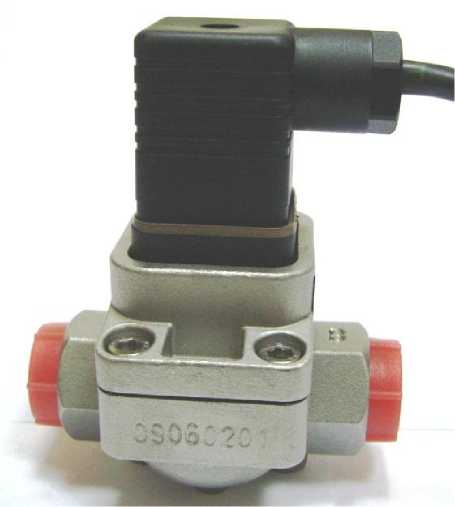

Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 20.11.2027
Номер записи -
ID в реестре СИ - 364720
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год; с 26.11.2018 - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OM004N511-211, OM004H514-221E1, OM004H514-211SB, OM004H514-211E1, OM004H513-211SB, OM004H511-221E1, OM004A511.211R2, OM004A511-811R5, OM004A511-211SB, OM004A511-211R3, OM004A511-211, OM004, OM 006, OM, EM008A511-219DO, EM006S511.219DO, EM006S511-219, EM 008, A2005174,
Производитель
Изготовитель - Компания "Trimec Industries Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 2276
Выдано извещений - 59
Кол-во периодических поверок - 334
Кол-во средств измерений - 1473
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 584 дн.
Приказы РСТ, где упоминается данный тип СИ
№2457 от 2018.11.26 О переоформлении свидетельства об утверждении типа средства измерений № 49652 "Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ" и внесении изменений в описание типа
№34 от 2013.01.22 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 36363-13,52513-13 по 52547-13,13489-13,52548-13 по 52553-13,25335-13)
№2564 от 2017.11.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1844 от 2018.09.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№1024 от 2022.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Расходомеры-счетчики (ДАРКОНТ серии ЕМ и ОМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52516-13 Расходомеры-счетчики (ДАРКОНТ серии ЕМ и ОМ) Компания "Trimec Industries Pty Ltd." (АВСТРАЛИЯ ) |
82301-21 Счетчики жидкости (Sekee FM) Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар") (РОССИЯ г. Петрозаводск) |
Все средства измерений Общество с ограниченной ответственностью ТД "Технодар" (ООО ТД "Технодар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52516-13 20.11.2027 |
Расходомеры-счетчики, ДАРКОНТ серии ЕМ и ОМ Компания "Trimec Industries Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год; с 26.11.2018 - 2 года |
Кто поверяет Счетчики жидкости (Sekee FM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1138 | 94 | 810 | 182 | 38 | 414 | 301 | 93 | ||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АСУМС" (RA.RU.312418) | 23 | 7 | 1 | 22 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 38 | 0 | 17 | 8 | 36 | 0 | 17 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "МетроСервис" (RA.RU.312120) | 507 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 7 | 0 | 7 | 4 | 7 | 0 | 7 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 414 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 12 | 2 | 0 | 12 | 1 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 32 | 5 | 3 | 29 | 5 | 14 | 0 | 14 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 23 | 7 | 0 | 23 | 0 | 23 | 0 | 23 |
Стоимость поверки Счетчики жидкости (Sekee FM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 9655 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6568 | 9655 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 9655 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
4080 | 9655 |
|
ФБУ Пермский ЦСМ Пермский край |
6240 | 9655 |
Программное обеспечение
Программное обеспечение (ПО) расходомеров-счетчиков ДАРКОНТ серии EM и ОМ представляет собой программное обеспечение вторичных приборов (сумматоров) серии RT и EB, является встроенным, не перезагружаемым. Программное обеспечение проводит ряд само-диагностических проверок после включения питания, а также осуществляет циклическую проверку целостности калибровочных коэффициентов во время работы расходомеров-счетчиков ДАРКОНТ серии EM и ОМ.
Калибровочные коэффициенты хранятся в энергонезависимой памяти и не могут быть изменены через какой-либо интерфейс без переключения расходомера-счетчика в режим программирования. Переключение в режим программирования защищено pin-кодом, что исключает несанкционированное вмешательство работу расходомера-счетчика ДАРКОНТ серии EM и ОМ.
Изменение версии ПО возможно только изготовителем с использованием специального оборудования и программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RT |
EB |
|
Номер версии (идентификационный номер) ПО |
v.3.0-04.01.02 |
v.3.0 |
|
Цифровой идентификатор ПО |
— * |
— * |
|
* - контрольные суммы ПО недоступны в ходе эксплуатации СИ | ||
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера-счетчика ДАРКОНТ серии ЕМ и ОМ методом наклейки, и на титульные листы паспорта и руководства по эксплуатации в верхнюю центральную часть типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ДАРКОНТ серии ЕМ и ОМ
Приказ Госстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация компании «Trimec Industries Pty Ltd» (Австралия)
Поверка
Поверкаосуществляется по документу МП 0013-2-2012 «Инструкция. ГСИ. Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ. Методика поверки» (с Изменением №1), утвержденному ФГУП «ВНИИР» 16 июля 2018 г.
Основные средства поверки:
-
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 1-го разряда в соответствии с частью 1 Приказа Росстандарта от 07.02.2018 № 256 в диапазоне расхода соответствующем диапазону расхода поверяемого расходомера. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности расходомера не менее чем в 3 раза;
-
- Государственный первичный специальный эталон единицы объемного и массового расхода нефтепродуктов ГЭТ 120-2010, диапазон объемного расхода от 0,01 до 50,0 м3/ч, расширенная неопределенность 3,0840"4 при доверительной вероятности k = 2;
-
- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного р3асходов жидкости ГЭТ 63-2017, диапазон воспроизведения расходов от 0,01 до 500 т/ч (м3/ч), с расширенной неопределенностью, не превышающей 3,3Ч0’4% при коэффициенте охвата k=2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ.
Изготовитель
Компания «Trimec Industries Pty Ltd», Австралия
Адрес: Австралия, 2229, Новый Южный Уэльс, Сидней, Аткинсон Роуд 1/16
Телефон (факс): +61 2 9540 4433
Web-сайт: www.flomec.net
E-mail: sales@gpiaustralia.com.au
Заявитель
Общество с ограниченной ответственностью «Дарконт» (ООО «Дарконт»)ИНН 7718758918
Адрес: 107023, г. Москва, ул. Суворовская, д.6
Телефон (факс): +7 (495) 652-81-79
Web-сайт: www.darkont.ru
Е-mail: office@darkont.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62, +7 (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Принцип работы расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ основан на подсчете количества оборотов пары овальных шестерней, которые вращаются под давлением жидкости, соприкасаясь друг с другом. При каждом обороте пары овальных шестерней через расходомер-счетчик протекает определенное количество жидкости. Тем самым количество оборотов пропорционально объему жидкости, прошедшему через расходомер-счетчик. Подсчет количества оборотов овальных шестерней производится счетным устройством с магниточувствительными элементами (герконом и датчиком Холла), которые замыкаются при прохождении возле них магнитов, закрепленных на овальных шестернях расходомера-счетчика. При использовании механического счетного устройства, передача информации о количестве прошедшей жидкости от шестерней к дисплею производится через шестеренчатые передачи.
Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ состоят из измерительной камеры с овальными шестернями, изолированной платы с магниточувствительными элементами (герконом и датчиком Холла). Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ имеют исполнение корпуса из алюминия и нержавеющей стали.
Пломбировка от несанкционированного доступа не предусмотрена.
Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ представлен на рисунках 1, 2.
Рисунок 1 - Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ
Рисунок 2 - Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Измеряемая среда |
жидкости на водной основе, химикаты, топлива, масла |
|
Номинальный диаметр, DN, мм
|
6, 8 4, 6, 8, 15, 25, 40, 50, 80, 100 |
|
Диапазоны расходов, м3/ч
|
от 0,002 до 0,55 от 0,0005 до 150 |
|
Пределы допускаемой относительной погрешности расходомера-счетчика при измерении объема и объемного расхода, %
|
± 1,0 ± 0,5 ± 0,2 ± 0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры выходного сигнала: | |
|
- напряжение сигнала герконового выхода с | |
|
током 200 мА, В |
30 |
|
- напряжение сигнала от датчика Холла, | |
|
3-х проводный открытый коллектор, В |
от 5 до 24 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- температура измеряемой среды, °С |
от -40 до +120 |
|
- относительная влажность | |
|
окружающей среды, %, не более |
100 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
ОМ | |
|
ЕМ ЕМ 004, ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ | |
|
Модель |
006 008 ОМ 008 015 025 040 050 050Е 080 080E 100 100E |
|
006 | |
|
Габаритные размеры, мм, не более | |
|
- высота |
57 61 68 68 112 177 208 212 212 260 260 294 294 |
|
- ширина |
65 63 68 68 110 120 160 180 180 242 292 292 292 |
|
- длина |
76 85 92 99 106 117 163 170 170 276 295 338 350 |
|
Масса, кг, не более |
0,6 0,7 0,8 2,2 3,0 5,0 5,8 8,0 16,0 20,0 23,0 26,0 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30 000 |
|
Степень защиты |
IP66/67 |
