№2457 от 26.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59114
О переоформлении свидетельства об утверждении типа средства измерений № 49652
"Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2457 от 26.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2457
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ
Назначение средства измеренийРасходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ предназначены для измерения объема и объемного расхода жидкости.
Описание средства измеренийПринцип работы расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ основан на подсчете количества оборотов пары овальных шестерней, которые вращаются под давлением жидкости, соприкасаясь друг с другом. При каждом обороте пары овальных шестерней через расходомер-счетчик протекает определенное количество жидкости. Тем самым количество оборотов пропорционально объему жидкости, прошедшему через расходомер-счетчик. Подсчет количества оборотов овальных шестерней производится счетным устройством с магниточувствительными элементами (герконом и датчиком Холла), которые замыкаются при прохождении возле них магнитов, закрепленных на овальных шестернях расходомера-счетчика. При использовании механического счетного устройства, передача информации о количестве прошедшей жидкости от шестерней к дисплею производится через шестеренчатые передачи.
Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ состоят из измерительной камеры с овальными шестернями, изолированной платы с магниточувствительными элементами (герконом и датчиком Холла). Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ имеют исполнение корпуса из алюминия и нержавеющей стали.
Пломбировка от несанкционированного доступа не предусмотрена.
Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ представлен на рисунках 1, 2.

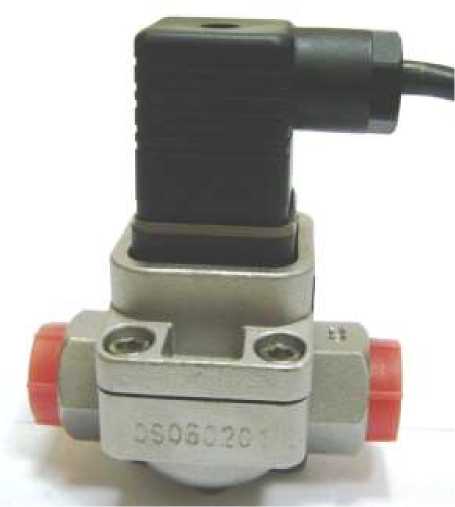

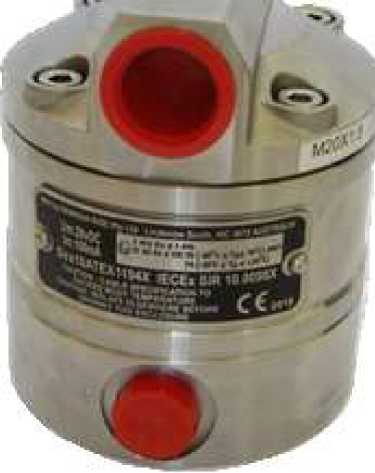

Рисунок 1 - Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ

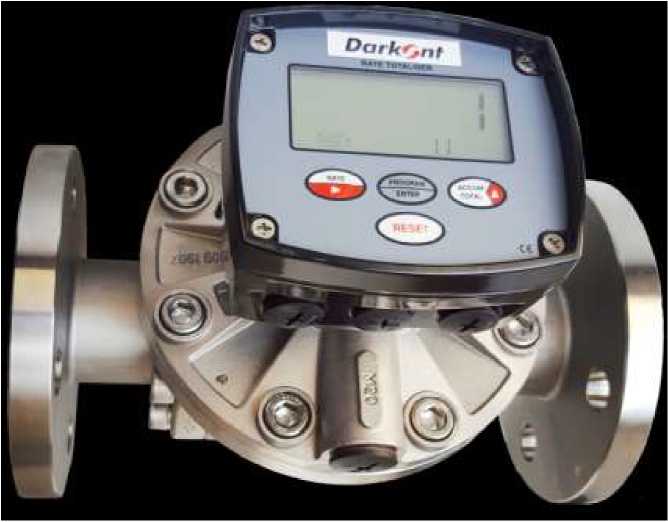

Рисунок 2 - Общий вид расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ
Программное обеспечениеПрограммное обеспечение (ПО) расходомеров-счетчиков ДАРКОНТ серии EM и ОМ представляет собой программное обеспечение вторичных приборов (сумматоров) серии RT и EB, является встроенным, не перезагружаемым. Программное обеспечение проводит ряд само-диагностических проверок после включения питания, а также осуществляет циклическую проверку целостности калибровочных коэффициентов во время работы расходомеров-счетчиков ДАРКОНТ серии EM и ОМ.
Калибровочные коэффициенты хранятся в энергонезависимой памяти и не могут быть изменены через какой-либо интерфейс без переключения расходомера-счетчика в режим программирования. Переключение в режим программирования защищено pin-кодом, что исключает несанкционированное вмешательство работу расходомера-счетчика ДАРКОНТ серии EM и ОМ.
Изменение версии ПО возможно только изготовителем с использованием специального оборудования и программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RT |
EB |
|
Номер версии (идентификационный номер) ПО |
v.3.0-04.01.02 |
v.3.0 |
|
Цифровой идентификатор ПО |
— * |
— * |
|
* - контрольные суммы ПО недоступны в ходе эксплуатации СИ | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | |
|
Измеряемая среда |
жидкости на водной основе, | |
|
химикаты, топлива, масла | ||
|
Номинальный диаметр, DN, мм - ЕМ |
6, 8 | |
|
- ОМ |
4, 6, 8, 15, 25, 40, 50, 80, 100 | |
|
Диапазоны расходов, м3/ч - ЕМ |
от 0,002 до 0,55 | |
|
- ОМ |
от 0,0005 до 150 | |
|
Пределы допускаемой относительной мера-счетчика при измерении объема и
|
погрешности расходообъемного расхода, % |
± 1,0 ± 0,5 |
|
- в диапазоне расходов 15:1 |
± 0,2 | |
|
- в диапазоне расходов 20:1 |
± 0,5 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры выходного сигнала: | |
|
- напряжение сигнала герконового выхода с | |
|
током 200 мА, В |
30 |
|
- напряжение сигнала от датчика Холла, | |
|
3-х проводный открытый коллектор, В |
от 5 до 24 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- температура измеряемой среды, °С |
от -40 до +120 |
|
- относительная влажность | |
|
окружающей среды, %, не более |
100 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
ОМ | |
|
ЕМ ЕМ 004, ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ ОМ | |
|
Модель |
006 008 ОМ 008 015 025 040 050 050Е 080 080E 100 100E |
|
006 | |
|
Габаритные размеры, мм, не более | |
|
- высота |
57 61 68 68 112 177 208 212 212 260 260 294 294 |
|
- ширина |
65 63 68 68 110 120 160 180 180 242 292 292 292 |
|
- длина |
76 85 92 99 106 117 163 170 170 276 295 338 350 |
|
Масса, кг, не более |
0,6 0,7 0,8 2,2 3,0 5,0 5,8 8,0 16,0 20,0 23,0 26,0 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30 000 |
|
Степень защиты |
IP66/67 |
наносится на корпус расходомера-счетчика ДАРКОНТ серии ЕМ и ОМ методом наклейки, и на титульные листы паспорта и руководства по эксплуатации в верхнюю центральную часть типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик |
ДАРКОНТ серии ЕМ и ОМ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 0013-2-2012 (с Изменением №1) |
1 экз. |
|
Паспорт |
- |
1 экз. |
осуществляется по документу МП 0013-2-2012 (с Изменением №1) «Инструкция. ГСИ. Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ. Методика поверки», утвержденному ФГУП «ВНИИР» 16 июля 2018 г.
Основные средства поверки:
-
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 1-го разряда в соответствии с частью 1 Приказа Росстандарта от 07.02.2018 № 256 в диапазоне расхода соответствующем диапазону расхода поверяемого расходомера. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности расходомера не менее чем в 3 раза;
-
- Государственный первичный специальный эталон единицы объемного и массового расхода нефтепродуктов ГЭТ 120-2010, диапазон объемного расхода от 0,01 до 50,0 м3/ч, расширенная неопределенность 3,08А0-4 при доверительной вероятности k = 2;
-
- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017, диапазон воспроизведения расходов от 0,01 до 500 т/ч (м3/ч), с расширенной неопределенностью, не превышающей 3,3-10’ 4% при коэффициенте охвата k=2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ДАРКОНТ серии ЕМ и ОМПриказ Госстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация компании «Trimec Industries Pty Ltd» (Австралия)
ИзготовительКомпания «Trimec Industries Pty Ltd», Австралия
Адрес: Австралия, 2229, Новый Южный Уэльс, Сидней, Аткинсон Роуд 1/16
Телефон (факс): +61 2 9540 4433
Web-сайт: www.flomec.net
E-mail: sales@gpiaustralia.com.au
ЗаявительОбщество с ограниченной ответственностью «Дарконт» (ООО «Дарконт»)
ИНН 7718758918
Адрес: 107023, г. Москва, ул. Суворовская, д.6
Телефон (факс): +7 (495) 652-81-79
Web-сайт: www.darkont.ru
Е-mail: office@darkont.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62, +7 (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 ноября 2018 г. 2457
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 49652 «Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Дарконт» от 13 июля 2018 г. № 37/07-2018, № 38/07-2018 и № 39/07-2018 приказываю:
-
1. Внести изменения в описание типа на расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52516-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 0013-2-2012 «Инструкция. ГСИ. Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ. Методика поверки» (с Изменением № 1), утвержденному ФГУП «ВНИИР» 16 июля 2018 г., и распространить действие документа на расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ, находящиеся в эксплуатации.
-
3. Установить для расходомеров-счетчиков ДАРКОНТ серии ЕМ и ОМ интервал между поверками 2 года.
-
4. Переоформить свидетельство об утверждении типа № 49652 «Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52516-13, в связи с внесением изменений в методику поверки и изменением интервала между поверками.
-
5. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии,
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
