Номер по Госреестру СИ: 52428-13
52428-13 Машины испытательные электромеханические
(Cortest)
Назначение средства измерений:
Машины испытательные электромеханические Cortest предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение с медленной скоростью деформации.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления работой машины испытательной, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено разработчиком. Применённые средства защиты от преднамеренных и непреднамеренных изменений и несанкционированных модификаций ПО соответствует уровню защиты «А» по МИ 32862010 .
Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Fatigue Strain Test System |
FSTS.exe |
1.0.0.0 |
E920AF62DBFBEFCB8 E64200698AEC43E |
MD5 |
Знак утверждения типа
Знак утверждения типа:наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:
«Техническое описание, инструкция по эксплуатации, паспорт. CORTEST.nO>
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машинам испытательным электромеханическим Cortest-
1. ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования>;
-
2. Техническая документация фирмы «CORTEST, INCORPORATED>, США.
Рекомендации по области применения:
-
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП ТИнТ 72-2012 «Машины испытательные электромеханические Cortest, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 08.11.2012 г.
Основное поверочное оборудование:
-
- рабочие эталоны (динамометры) 2-го разряда с 5=0,12 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;
-
- штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90;
-
- индикатор ИЧ10 кл. 0 ГОСТ 577-68;
-
- термометр по ГОСТ 13646 с диапазоном измерения температур (0-50) °С, цена деления 1 °С.
При проведении поверки допускается применять другое поверочное оборудование и средства измерений с метрологическими характеристиками, не хуже рекомендованных.
Принцип действия машин заключается в приложении силы к испытуемому образцу для его деформации и измерении величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещений и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Машины конструктивно состоят из силовой рамы, силового привода, механизма ручного перемещения и регулировки положения штока силового привода, датчика силы, датчиков перемещений, устройств для установки испытуемых образцов, электронного блока управления.
Силовая рама состоит из основания, четырех стальных вертикальных колонн и траверсы, механически зафиксированной в крайнем верхнем положении на колоннах.
Силовой привод установлен на силовой раме и состоит из штока и шагового электродвигателя с механическим редуктором, механизма ручного перемещения, предназначенного для перемещения штока силового привода при отключённом электродвигателе.
Испытуемый образец устанавливается между штоком силового привода и неподвижными силовыми элементами рамы при помощи устройств для установки. Сила прикладывается к испытываемому образцу через подвижный шток силового привода и устройства для установки и измеряется датчиком силы. Датчики перемещений закреплены на штоке силового привода и измеряют линейное перемещение штока силового привода относительно неподвижных элементов силовой рамы или устройств для установки образцов. Сигналы от датчиков силы и перемещения поступают в электронный блок управления.
Электронный блок управления регистрирует выходные электрические сигналы датчиков силы и перемещения, пропорциональные величине силы и перемещения, производит обработку, хранение, передачу данных и формирует сигналы управления машиной.
Машины могут быть укомплектованы дополнительными датчиками продольной и поперечной деформации, как контактными, так и бесконтактными, а также термо-, крио-, барокамерами для испытаний образцов в различных средах.
Машины испытательные электромеханические серии Cortest выпускаются в двух модификациях:
Cortest CERT-50kN/SSRT/ DCPD - испытания с медленной скоростью деформации при растяжении и измерение длины трещины методом замера падения электрического потенциала;
Cortest CERT-50kN/SSRT/DCPD/CF - испытания с медленной скоростью деформации при растяжении, измерение длины трещины методом замера падения электрического потенциала, циклическая долговечность;
и отличаются типом электродвигателя и механического редуктора, для обеспечения разной скорости нагружения.
Электронный блок управления
Устройство для установки образцов
Датчик силы, закрепленный на штоке силового привода
Механизм ручного перемещения штока силового привода
Двигатель и редуктор силового привода
Датчики перемещений
Т ермобарокамера
Силовая рама

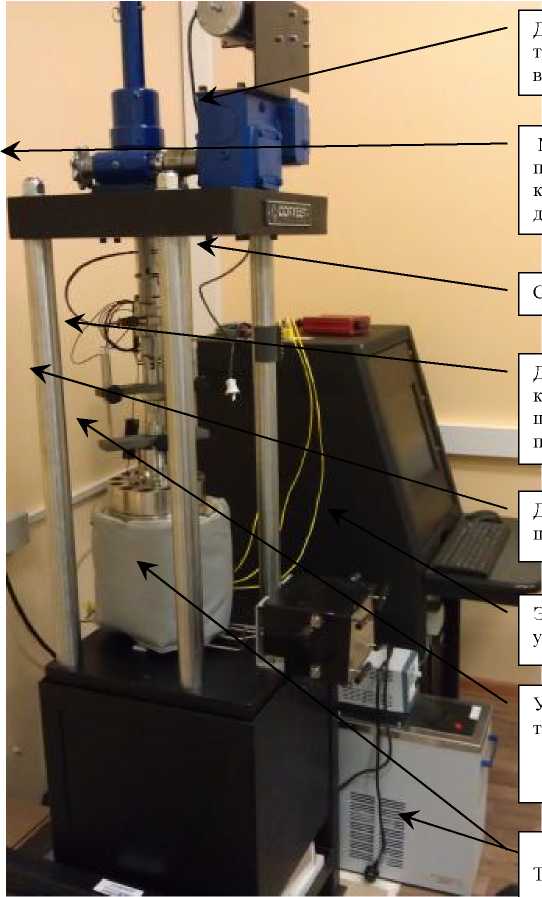

Рисунок 1 Общий вид машины испытательной электромеханической Cortest.
Наименование |
Количество, и |
пук |
Силовая рама в сборе с силовым приводом |
1 | |
Датчик силы |
1 | |
Датчик перемещений |
2 | |
Электронный блок управления |
1 | |
Комплект кабелей электрических |
1 | |
Устройства для установки испытуемых образцов, комплект |
1 | |
Программное обеспечение |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Термо, -баро, -криокамеры |
Поставляются по дополнительному заказу | |
Приборы для измерений продольной и поперечной деформации образца |
Поставляются по дополнительному заказу |
Пределы допускаемой относительной погрешности измерения нагрузки
в диапазоне от 0.5 кН до 50 кН ( в % от измеряемой нагрузки )
Пределы допускаемой относительной погрешности измерения
перемещений в диапазоне от 5 мм до 40 мм (в % от измеряемого перемещения)
Пределы допускаемой абсолютной погрешности измерения
перемещений в диапазоне от 0 мм до 5 мм, мм
Технические характеристики указаны в Таблице 1.
Таблица 1.
Наибольшая предельная нагрузка, кН |
50 |
Наименьшая предельная нагрузка, кН |
0.5 |
Максимальный ход штока силового привода, мм |
40 |
Габаритные размеры (длина/ширина/высота), мм | |
силовая рама |
502/502/2057 |
электронный блок |
610/991/1930 |
Масса, кг | |
силовая рама |
545 |
электронный блок управления |
136 |
Рабочий диапазон температур, °С |
15 - 30 |
Относительная влажность воздуха, % |
10 - 90 |
Электрическое питание: | |
напряжение, В |
220 |
частота Гц |
50 |
