Номер по Госреестру СИ: 63814-16
63814-16 Машины испытательные электромеханические
(Cortest)
Назначение средства измерений:
Машины испытательные электромеханические Cortest (далее - машины), предназначены для измерений усилий (нагрузки) и перемещений при испытаниях образцов материалов на растяжение.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Программное обеспечение
предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Fatigue Strain Test System |
Идентификационное наименование ПО |
FSTS.exe |
Номер версии ПО |
1.0.0.0 (не ниже) |
Цифровой идентификатор ПО |
F39B2E15B7B32E997D6906A1EF846345 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014 г.
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим Cortest
Техническая документация фирмы «CORTEST, INCORPORATED», США.
Поверка
Поверкаосуществляется по документу МП ТИнТ 179-2016 «Машины испытательные электромеханические Cortest. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 06.08.2015 г.
Основные средства поверки:
- динамометры растяжения, 2 разряд по ГОСТ 8.640-2014, погрешность ±0,12 %;
- индикатор часового типа ИЧ-50, класс точности 0 по ГОСТ 577-68. Знак поверки наносится на свидетельство о поверке.
Изготовитель
«CORTEST, INCORPORATED», США
3653 Lost Nation Road, Willoughby, Ohio 44094, USA
Тел./факс: +1 (440) 942-1235
Заявитель
АО «АВРОРА»
ИНН: 7726033270
117638, г. Москва, Криворожская ул., д. 25, кв.92
Тел./факс: 8 (495) 258-83-05/-06/-07, 8 (495) 958-2940
www. avrora-lab. com
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, Москва, ул. Мневники, д. 1
ИНН 7734656656, КПП 773401001
Принцип действия машин заключается в измерении величины силы, приложенной к испытываемому образцу и величины перемещения тяги силового привода.
Машины конструктивно состоят из силовой рамы, силового привода, датчика силы, датчиков перемещений, устройств для установки образцов, автоклава, технологического помоста, электронного блока управления и шкафа управления автоклавом.
Силовая рама состоит из основания, четырех колонн и траверсы.
Силовой привод установлен в основании силовой рамы и состоит из штока и шагового электродвигателя с механическим редуктором.
Образец устанавливается между штоком силового привода и верхней крышкой автоклава, неподвижно установленного на траверсу силовой рамы, при помощи устройств для установки образца. Сила прикладывается к испытуемому образцу через тягу, проходящую через траверсу внутрь автоклава, и устройства для установки образца и измеряется датчиком силы, установленным между штоком силового привода и тягой. Датчики перемещений закреплены на тяге силового привода и измеряют линейное перемещение тяги силового привода относительно неподвижных элементов силовой рамы. Сигналы от датчиков силы и перемещения поступают в электронный блок управления.
Электронный блок управления предназначен для управления работой силового привода, регистрации и отображения величины силы и перемещения на дисплее, обработки, хранения и передачи данных.
Автоклав предназначен для установки испытуемых образцов, создания и поддержания условий в газовых или жидких средах при испытаниях, и оснащен устройствами и системами управления, размещаемыми в шкафу управления.
Технологический помост служит для доступа оператора к образцу и автоклаву.

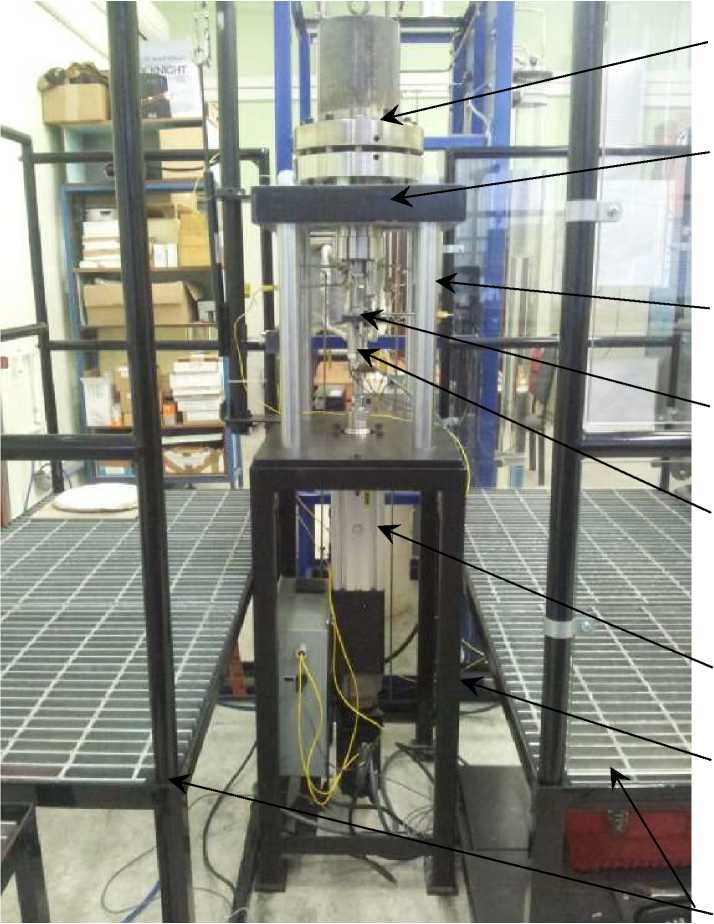

Автоклав
Траверса
Колонны силовой рамы
Датчики перемещений
Датчик силы, закрепленный на штоке силового привода
Силовой привод
Основание силовой рамы
Рисунок 1 - Общий вид силовой рамы машины испытательной электромеханической Cortest

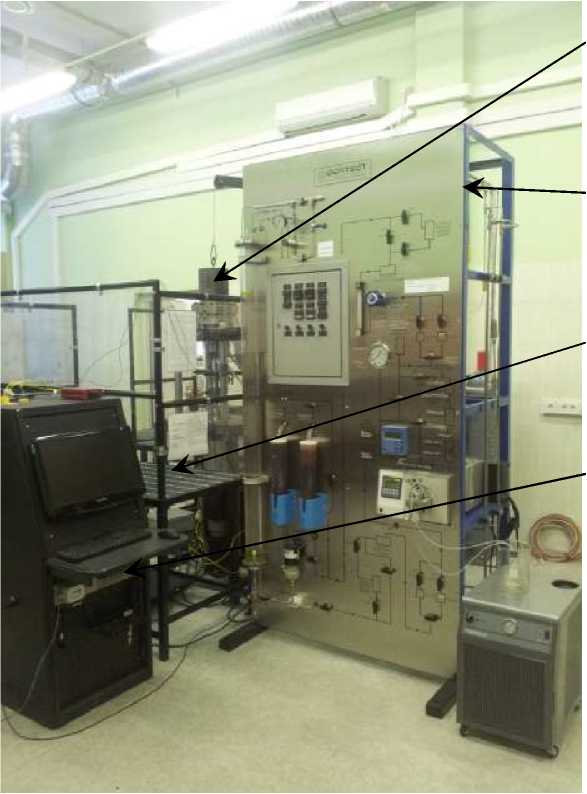

Помост
Силовая рама с автоклавом и силовым приводом в сборе
Шкаф управления автоклавом
Помост
Электронный блок управления
Рисунок 2 - Общий вид машины испытательной электромеханической Cortest
Таблица 3 - Комплектность средства измерения
Наименование |
Количество, шт |
Силовая рама в сборе с силовым приводом |
1 |
Датчик силы |
1 |
Датчик перемещений |
2 |
Электронный блок управления |
1 |
Комплект кабелей электрических |
1 |
У стройства для установки образцов, комплект |
2 |
Автоклав |
1 |
Шкаф управления автоклавом |
1 |
Программное обеспечение |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение |
1. Наибольшая предельная нагрузка, кН |
40 |
2. Наименьшая предельная нагрузка, кН |
0,4 |
3. Максимальный ход штока силового привода, мм, не менее |
40 |
4. Диапазон измерений перемещений, мм |
от 0 до 30 |
5. Габаритные размеры (длинахширинахвысота), мм, не более - силовая рама (без крана и автоклава) |
660х480х1700 |
- силовая рама (с краном и автоклавом) |
660х620х2650 |
- силовая рама вместе с помостом |
1960х1550х2700 |
- электронный блок управления |
990x610x1320 |
- шкаф управления автоклавом |
1220x1260x2480 |
6. Рабочий диапазон температур, °С |
от плюс 15 до плюс30 |
7. Влажность, % |
от 10 до 90 |
8. Питание - Напряжение переменного тока, В |
220 |
- Частота Гц |
50 |
Пределы допускаемой относительной погрешности измерения нагрузки
в диапазоне св. 4 до 40 кН (в % от измеряемой нагрузки)
Пределы допускаемой относительной погрешности измерения нагрузки
в диапазоне от 0,4 до 4 кН включ. (в % от измеряемой нагрузки)
Пределы допускаемой относительной погрешности измерения
перемещений в диапазоне св. 5 до 30 мм
(в % от измеряемого перемещения)
Пределы допускаемой абсолютной погрешности измерения
перемещений в диапазоне от 0 до 5 мм включ., мм
