52417-13 Анализаторы цифровых и аналоговых ТВ сигналов
(SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2)
Назначение средства измерений:
Анализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD, 7865HD-T2, 7866HD, 7866HD-T2 (далее -анализаторы) предназначены для измерений параметров сигналов кабельного и спутникового телевидения стандартов B, G, D, K, I, L, M, N, FM, DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, DSS, MCNS стандартов цветности PAL, SECAM, NTSC.
Внешний вид.
Анализаторы цифровых и аналоговых ТВ сигналов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.01.2018
Номер записи - 142206
ID в реестре СИ - 364606
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
SEFRAM мод. 7866HD-T2, SEFRAM мод. 7865HD-Т2, SEFRAM мод. 7865HD-T2, SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2, SEFRAM 7866HD-T2, SEFRAM 7866HD, SEFRAM 7865HD-T2,
Производитель
Изготовитель - Фирма "SEFRAM Instruments & Systemes"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 29
Выдано извещений - 3
Кол-во периодических поверок - 18
Кол-во средств измерений - 8
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 19206 дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2022.11.30 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы цифровых и аналоговых ТВ сигналов (SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SEFRAM Instruments & Systemes"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49092-12 14.02.2017 |
Осциллографы цифровые запоминающие, SEFRAM мод. 6152, 6154, 6252, 6254, 6352, 6354 Фирма "SEFRAM Instruments & Systemes" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
52416-13 17.01.2018 |
Анализаторы цифровых и аналоговых ТВ сигналов, SEFRAM 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809 Фирма "SEFRAM Instruments & Systemes" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
52417-13 17.01.2018 |
Анализаторы цифровых и аналоговых ТВ сигналов, SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2 Фирма "SEFRAM Instruments & Systemes" (ФРАНЦИЯ ) |
ОТ |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Анализаторы цифровых и аналоговых ТВ сигналов (SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| РТРС (RA.RU.311450) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| РТРС (RA.RU.311450) | 12 | 0 | 10 | 2 | 0 | 0 | 0 | |||
| РТРС (RA.RU.311450) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы цифровых и аналоговых ТВ сигналов (SEFRAM мод. 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
8640 | 10291 |
|
ФБУ Тюменский ЦСМ Тюменская область |
11234 | 10291 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11000 | 10291 |
Программное обеспечение
Работа анализаторов осуществляется под управлением программного обеспечения
(ПО) Mise a jour.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Mise a jour |
786x Mise a jour |
v.4.6 |
B990C049 |
CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
**
*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа Рисунок 1
Программное обеспечениеРабота анализаторов осуществляется под управлением программного обеспечения
(ПО) Mise a jour.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Mise a jour |
786x Mise a jour |
v.4.6 |
B990C049 |
CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение | ||
|
7861,7861HD, 7861HD-T2, 7862HD, 7862HD-T2 |
7863HD |
7865HD, 7865HD-T2, 7866HD, 7866HD-T2 | |
|
1 |
2 |
3 |
4 |
|
Диапазон рабочих частот, МГц наземный поддиапазон: спутниковый поддиапазон: |
от 45 до 865 от 950 до 2150 |
от 5 до 865 |
от 5 до 865 от 950 до 2150 |
|
Диапазон измерений уровня напряжения входного сигнала в диапазоне рабочих частот, дБмкВ наземный поддиапазон: спутниковый поддиапазон: |
от 20 до 120 от 30 до 110 |
от 20 до 120 |
от 20 до 120 от 30 до 110 |
|
Пределы допускаемой абсолютной погрешности измерений уровня напряжения сигнала в диапазоне рабочих частот, дБ наземный поддиапазон: спутниковый поддиапазон: |
± 2 ± 3 |
± 2 |
± 2 ± 3 |
|
Стандарты |
B, G, D, K, I, L, M, N, FM, несущая, C- OFDM, PAL, SECAM, NTSC, DVB- S, DVB-S2, DSS |
B, G, D, K, I, L, M, N, FM, DVB-C, MCNS |
B, G, D, K, I, L, M, N, FM, несущая, DVB-C, MCNS, DVB-T/H, DVB-T2, PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
205 x 90 x 290 | ||
|
1 |
2 |
3 |
4 |
|
Масса, кг, не более |
2,1 | ||
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 100 до 240 | ||
|
Потребляемая мощность, ВА, не более |
75 | ||
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20±10 | ||
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых и аналоговых ТВ сигналов Sefram моделей 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2
Техническая документации фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 52417-13 «Инструкция. Анализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2 фирмы «Sefram», Франция. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» «23» декабря 2011 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-66 (рег. № 9273-85) (пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 540’7 за год), генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07) (диапазон частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 340’6), приемник измерительный R&S ESPI7 (рег. № 26743-09) (диапазон рабочих частот от
9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений частоты 2 ГГц ± 3 Гц, пределы допускаемой абсолютной погрешности измерений уровня сигнала ± 0,7 дБ).
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест»)Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел. (495) 660-52-99, 956-55-05, факс (495) 350-25-39
info@lintest.ru. www.linetest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому индикатору, на передней панели расположены кнопки установки выходных параметров и режимов работы.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник с последующей оцифровкой сигналов, выполняемой аналоговоцифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем. Имеется интерфейс USB.

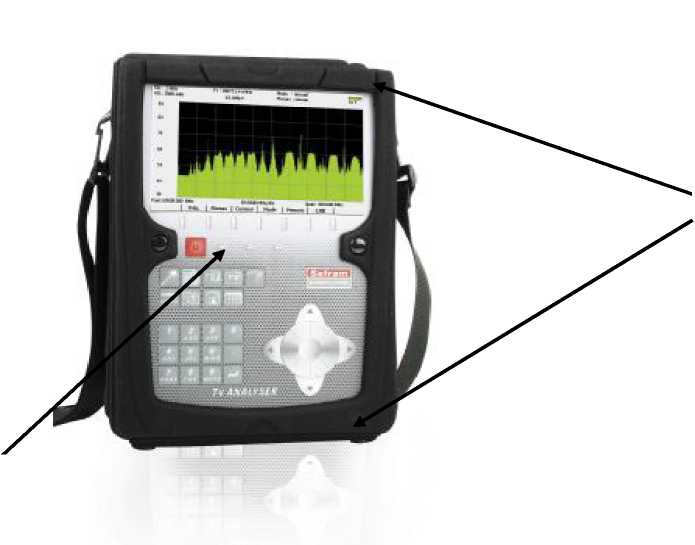

Внешний вид анализатора, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
**
