Номер по Госреестру СИ: 52416-13
52416-13 Анализаторы цифровых и аналоговых ТВ сигналов
(SEFRAM 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809)
Назначение средства измерений:
Анализаторы цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809 (далее - анализаторы) предназначены для измерений параметров сигналов кабельного и спутникового телевидения стандартов B, G, D, K, I, L, M, N, FM, DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, DSS, MCNS стандартов цветности PAL, SECAM, NTSC.
Внешний вид.
Анализаторы цифровых и аналоговых ТВ сигналов
Рисунок № 1
Программное обеспечение
Работа анализаторов осуществляется под управлением программного обеспечения (ПО) Mise a jour.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Mise a jour |
780x Mise a jour |
v.1.5 |
92E7CE59 |
CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа Рисунок 1
Лист № 2 Всего листов 4 Программное обеспечениеРабота анализаторов осуществляется под управлением программного обеспечения (ПО) Mise a jour.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Mise a jour |
780x Mise a jour |
v.1.5 |
92E7CE59 |
CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики анализаторов приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение | |||
7803B, 7803BT, 7806 |
7804B, 7804BT 7807 |
7808 |
7809 | |
Диапазон рабочих частот, МГц |
от 45 до 865 |
от 5 до 865 |
от 900 до 2150 |
от 45 до 865 |
Дискретность перестройки частоты, кГц |
100 1000 (для 7806) |
100 1000 (для 7807) |
1000 |
50 |
Диапазон измерений уровня напряжения входного сигнала в диапазоне рабочих частот, дБмкВ |
от 20 до 120 |
от 20 до 120 |
от 40 до 110 |
от 20 до 120 |
Пределы допускаемой абсолютной погрешности измерений уровня напряжения сигнала в диапазоне рабочих частот, дБ |
± 2 |
± 2 |
± 2 |
± 2 |
Стандарты |
B, G, D, K, I, L, M, N, FM, DVB- T/H |
|
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
B, G, D, K, I, L, M, N, FM, DVB-T/H, DVB-T2, MCNS |
Габаритные размеры (длина х ширина х высота), мм, не бо- |
200 x 190 x 100 |
Наименование характеристики |
Значение | |||
7803B, 7803BT, 7806 |
7804B, 7804BT 7807 |
7808 |
7809 | |
лее | ||||
Масса, кг, не более |
1,6 | |||
Напряжение питания от сети переменного тока частотой 50 Гц,В |
от 100 до 240 | |||
Потребляемая мощность, ВА, не более |
15 | |||
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20±10 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнализаторы цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809. Руководство по эксплуатации.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809
Техническая документации фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 52416-13 «Инструкция. Анализаторы цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809 фирмы «Sefram», Франция. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» «23» декабря 2011 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-66 (рег. № 9273-85) (пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 540’7 за год), генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07) (диапазон частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 340’6),
приемник измерительный R&S ESPI7 (рег. № 26743-09) (диапазон рабочих частот от 9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений частоты 2 ГГц ± 3 Гц, пределы допускаемой абсолютной погрешности измерений уровня сигнала ± 0,7 дБ).
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест») Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6 Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А Тел. (495) 660-52-99, 956-55-05, факс (495) 350-25-39info@lintest.ru, www.linetest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому индикатору, на передней панели расположены кнопки установки выходных параметров и режимов работы.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник с последующей оцифровкой сигналов, выполняемой аналоговоцифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем. Имеется интерфейс USB.

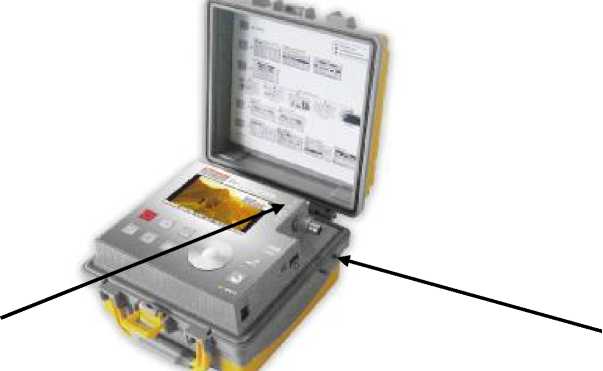

Внешний вид анализатора, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа Рисунок 1
Лист № 2 Всего листов 4Комплект поставки включает:
- анализатор цифровых и аналоговых ТВ сигналов Sefram 7803B, или 7803BT, или
7804B, или 7804BT, или 7806, или 7807, или 7808, или 7809 - 1 шт. (по заказу);
-
- комплект ЗИП- 1 шт.;
-
- методика поверки- 1 шт.;
-
- программное обеспечение- 1 шт;
-
- эксплуатационная документация- 1 к-т.
анализаторов приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение | |||
7803B, 7803BT, 7806 |
7804B, 7804BT 7807 |
7808 |
7809 | |
Диапазон рабочих частот, МГц |
от 45 до 865 |
от 5 до 865 |
от 900 до 2150 |
от 45 до 865 |
Дискретность перестройки частоты, кГц |
100 1000 (для 7806) |
100 1000 (для 7807) |
1000 |
50 |
Диапазон измерений уровня напряжения входного сигнала в диапазоне рабочих частот, дБмкВ |
от 20 до 120 |
от 20 до 120 |
от 40 до 110 |
от 20 до 120 |
Пределы допускаемой абсолютной погрешности измерений уровня напряжения сигнала в диапазоне рабочих частот, дБ |
± 2 |
± 2 |
± 2 |
± 2 |
Стандарты |
B, G, D, K, I, L, M, N, FM, DVB- T/H |
|
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
B, G, D, K, I, L, M, N, FM, DVB-T/H, DVB-T2, MCNS |
Габаритные размеры (длина х ширина х высота), мм, не бо- |
200 x 190 x 100 |
Наименование характеристики |
Значение | |||
7803B, 7803BT, 7806 |
7804B, 7804BT 7807 |
7808 |
7809 | |
лее | ||||
Масса, кг, не более |
1,6 | |||
Напряжение питания от сети переменного тока частотой 50 Гц,В |
от 100 до 240 | |||
Потребляемая мощность, ВА, не более |
15 | |||
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20±10 |
